Замена задней камеры iPad Air 3

Прочное клеевое соединение удерживает экран на месте. Для разъединения сначала нужно нагреть и размягчить клей с помощью iOpener, фена или теплового пистолета.

В течение процесса возможно потребуется многократно подогревать, чтобы клей не остыл и не затвердел.

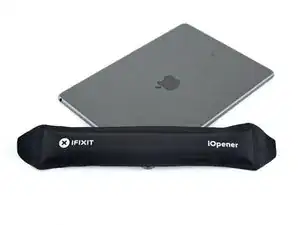

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, используйте средства защиты кожи и глаз. Накройте экран гладким слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске держаться. В качестве альтернативы используйте прочную ленту (например, клейкую ленту) и сложите её, сформировав ручку.

Разместите присоску рядом с кнопкой «Домой» и прижмите, чтобы создать герметичное соединение.

Для наибольшего рычага поместите присоску как можно ближе к краю, не заходя за границу дисплея.

Если вы хотите использовать Anti‑Clamp, инструмент, который мы разработали для облегчения процедуры открытия, следуйте этому руководству.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе можно разбить стекло. При необходимости примените больше тепла, чтобы дополнительно размягчить клей.

После того как вы открыли достаточный зазор, вставьте в него медиатор для вскрытия.

Разрежьте клей под экраном, проведя медиатором вдоль кромки дисплея в направлении к нижнему левому углу.

Временно оставьте медиатор на месте, чтобы клей не слипся снова.

Нагрейте левый край iPad примерно две минуты, или пока он не станет слегка слишком горячим для комфортного прикосновения.

При необходимости подогрейте iOpener ещё на несколько секунд, пока он не станет немного слишком горячим для прикосновения. Будьте осторожны, чтобы не перегреть iOpener, иначе он может лопнуть.

Вставьте второй медиатор для вскрытия в нижний левый угол iPad.

Проведите вторым медиатором вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте медиатор, вставленный у верхнего левого угла iPad, чтобы предотвратить повторное склеивание.

Нагрейте верхний край iPad примерно две минуты, или пока он не станет слегка слишком горячим для комфортного прикосновения.

Вставьте третий медиатор в верхний левый угол iPad.

Используя медиатор, разрежьте клей под верхним краем iPad, проводя его к верхнему правому углу.

Фронтальная камера расположена прямо в центре верхнего края iPad и может быть повреждена, если медиатор вставить слишком глубоко. При работе возле камеры вводите только кончик медиатора.

Нагрейте последний, правый край iPad примерно две минуты, или пока он не станет слегка слишком горячим для комфортного прикосновения.

Вставьте четвёртый медиатор в верхний правый угол iPad.

Проведите медиатором вниз до нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вокруг нижнего правого угла — при необходимости делая паузы для подогрева — и отрежьте оставшийся клей на нижнем крае, но остановитесь до того, как дойдёте до кнопки «Домой».

Вставьте пятый медиатор в верхней части iPad рядом (но не прямо на) фронтальной камерой.

Осторожно проверните медиатор, чтобы отделить сборку дисплея от iPad.

Не пытайтесь полностью снять дисплей пока что! Он всё ещё подключён к плате.

При необходимости примените больше тепла и/или разрежьте оставшийся клей, мешающий отделению дисплея.

Поднимите сборку дисплея за верхний край и аккуратно сдвиньте её вверх (в направлении фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий разъём питания батареи.

Не поднимайте дисплей более чем на 70°, иначе можно повредить присоединённые шлейфы.

Удалите 1.9 мм винт Phillips, который фиксирует разъём питания батареи.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается на своё место, чтобы не повредить устройство.

Эти фотографии показывают, как выглядит разъём батареи под платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате имеются консольные пружины, которые прижимают контактную площадку батареи. Поскольку и плата, и батарея приклеены, вам нужно будет сдвинуть тонкий гибкий предмет между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции аккумулятора с помощью фиксирующей пластины для батареи. Контакты аккумулятора легко гнутся или ломаются, что приводит к необратимому повреждению.

Чтобы отключить аккумулятор, подденьте одним зубцом фиксирующей пластины для батареи или концом монтажной лопатки разъем питания аккумулятора, чтобы обеспечить прерывание цепи питания.

Не засовывайте фиксирующую пластину под разъем чрезмерной силой. Если вам трудно подвести пластину под плату, можно попробовать использовать игральную карточку для отключения аккумулятора.

Фиксирующая пластина или игральная карточка должны скользить под платой без препятствий.

Оставьте фиксирующую пластину на месте во время работы.

Аккуратно поднимите дисплей за верхний край, следя за тем, чтобы не натянуть присоединенные гибкие шлейфы.

Удалите два винта Phillips длиной 1,3 мм, крепящие кронштейн крышки разъема дисплея.

Возможно, потребуется слегка изменить угол держателя отвёртки, чтобы избежать натяжения шлейфов.

Снимите кронштейн крышки разъема дисплея.

Используйте монтажную лопатку, чтобы отключить два видимых гибких разъема дисплея, аккуратно поддев их и отводя прямо вверх из гнезд.

Чтобы заново подключить нажимные разъемы вроде этого, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведет к необратимому повреждению.

Под платой вы найдете два дополнительных разъема кабелей дисплея.

Используйте монтажную лопатку, чтобы аккуратно поддеть их и отключить.

Снимите узел дисплея.

При сборке, перед установкой дисплея удалите остатки клея с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит устройство к новому клею и обеспечит надежное сцепление.

Если вы планируете заново установить существующий дисплей, удалите остатки клея с задней стороны и очистите склеенные участки изопропиловым спиртом.

Проверьте работу iPad и установите предварительно вырезанные клеевые полосы на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, перед окончательной герметизацией.

Используйте отвертку Phillips, чтобы снять пять винтов, закрепляющих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 2,4 мм

Используйте монтажную лопатку, чтобы сдвинуть верхний кронштейн компонентов в сторону верхнего края и снять его с защелок, расположенных рядом с основной камерой.

Снимите верхний кронштейн компонентов.

При сборке убедитесь, что верхний кронштейн заходит под защелки рядом с основной камерой.

Используйте заостренный конец монтажной лопатки, чтобы отключить кабель фронтальной камеры, поднимая прямо вверх на нажимном разъеме.

Используйте отвертку Phillips, чтобы снять два винта длиной 4,3 мм, крепящие кронштейн кнопки питания к задней крышке.

Используйте пинцет, чтобы отслоить узел кнопки питания от задней крышки.

Кнопка питания не зафиксирована и может выпасть из задней крышки.

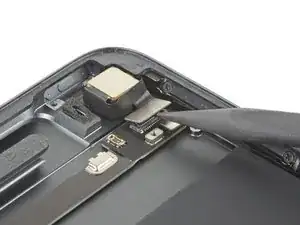

Используйте заостренный конец монтажной лопатки, чтобы отключить кабель основной камеры, поднимая прямо вверх на нажимном разъеме.

Приложите нагретый iOpener к основной камере на одну минуту.

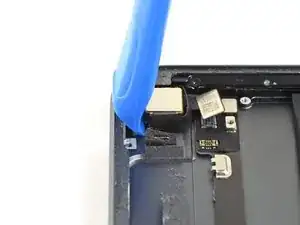

Вставьте монтажный инструмент между задней крышкой и основной камерой.

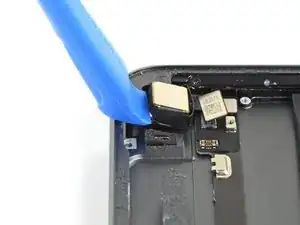

Отожмите основную камеру от задней крышки.

Снимите основную камеру.

Перед установкой запасной камеры убедитесь, что стекло камеры чистое и без отпечатков.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные пленки с новой детали перед установкой.

При сборке следуйте этому руководству, если вы используете предварительно вырезанную клеевую вкладку для закрепления основной камеры.
