Замена правого динамика iPad Air 3

Экран удерживается сильным клеем. Чтобы его разделить, сначала необходимо нагреть и размягчить клей с помощью iOpener, фена или тепловой пушки.

В процессе может потребоваться повторно подогревать область, чтобы клей не охлаждался и не затвердевал.

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, наденьте защиту для кожи и глаз. Накройте экран гладким слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске прилипнуть. В качестве альтернативы используйте прочную ленту (например, армированную) и сложите её в ручку.

Поместите присоску рядом с кнопкой «Домой» и прижмите, чтобы создать герметичное соединение.

Для максимального рычага разместите присоску как можно ближе к краю, не заходя за край дисплея.

Если вы хотите использовать Anti‑Clamp, инструмент, разработанный нами для упрощения процедуры открывания, следуйте этому руководству.

Сильно потяните вверх за присоску, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе можно разбить стекло. При необходимости снова примените тепло, чтобы дополнительно размягчить клей.

Когда появится достаточный зазор, вставьте плоский медиатор для вскрытия в зазор.

Прорежьте клей под экраном, проведя медиатор вдоль края дисплея в направлении к нижнему левому углу.

Временно оставьте медиатор на месте, чтобы клей не слипся снова.

Нагрейте левый край iPad примерно две минуты, или до состояния, когда его слегка горячо касается.

При необходимости разогрейте iOpener ещё на несколько секунд или пока он не станет немного горячим на ощупь. Будьте осторожны, чтобы не перегреть iOpener, иначе он может лопнуть.

Вставьте второй медиатор во вду́гний нижний левый угол iPad.

Проведите второй медиатор вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте медиатор, вставленный возле верхнего левого угла iPad, чтобы клей не слипся снова.

Нагрейте верхний край iPad примерно две минуты, или до состояния, когда его слегка горячо касается.

Вставьте третий медиатор в верхний левый угол iPad.

Используя медиатор, прорежьте клей под верхним краем iPad, проведя его до верхнего правого угла.

Фронтальная камера находится прямо по центру верхнего края iPad и может быть повреждена, если медиатор ввести слишком глубоко. При резке рядом с камерой вводите только кончик медиатора.

Нагрейте последний, правый край iPad примерно две минуты, или до состояния, когда его слегка горячо касается.

Вставьте четвёртый медиатор в верхний правый угол iPad.

Проведите медиатор вниз до нижнего правого угла, чтобы прорезать клей.

Проведите медиатор вокруг нижнего правого угла — при необходимости делая паузы для дополнительного нагрева — и прорежьте оставшийся клей на нижнем крае, но остановитесь до того, как доберётесь до кнопки «Домой».

Вставьте пятый медиатор в верхней части iPad рядом (но не прямо на) фронтальной камерой.

Осторожно поверните медиатор, чтобы отделить сборку дисплея от iPad.

Не пытайтесь полностью снять дисплей пока! Он всё ещё соединён с платой устройства.

При необходимости примените больше тепла и/или прорежьте оставшийся клей, который препятствует отделению дисплея.

Поднимите сборку дисплея за верхний край и аккуратно сдвиньте её вверх (в сторону фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий разъём питания батареи.

Не поднимайте дисплей более чем на 70°, иначе вы можете повредить прикреплённые гибкие шлейфы.

Удалите винт Phillips длиной 1,9 мм, который фиксирует разъём питания батареи.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Эти фотографии показывают, как выглядит разъём батареи под логической платой. Используйте их как справочник при безопасном отключении батареи.

Обратите внимание, что на логической плате у разъёма батареи имеются консольные пружины, которые прижимают контакты батареи. Поскольку и плата, и батарея приклеены, вам нужно будет вставить что‑то тонкое и гибкое между контактными точками, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью фиксирующего шаблона для батареи. Контакты батареи легко гнутся или ломаются, что приводит к необратимым повреждениям.

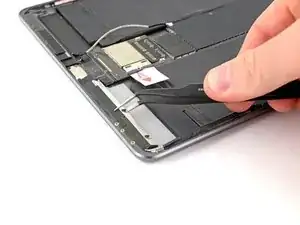

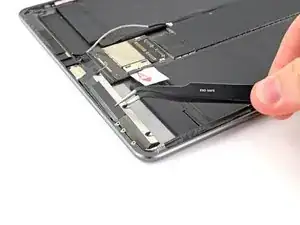

Чтобы отключить батарею, подденьте одну лапку фиксирующего шаблона для батареи или кончик монтажной лопатки под разъем питания батареи, чтобы разомкнуть цепь питания.

Не заводите фиксирующий шаблон под разъем с чрезмерной силой. Если вам трудно вставить фиксатор под плату, можно попробовать использовать игральную карту для отключения батареи.

Фиксатор батареи или игральная карта в идеале должны скользить под платой без препятствий.

Оставьте фиксатор батареи на месте во время работы.

Медленно приподнимите дисплей за верхний край, внимательно следя за тем, чтобы не натянуть присоединённые ленточные кабели.

Снимите два винта Phillips длиной 1,3 мм, фиксирующие крышку разъёма дисплея.

Возможно, придется немного изменить угол держателя отвёртки, чтобы не натягивать ленточные кабели.

Снимите крышку крепления разъёма дисплея.

Используйте монтажную лопатку, чтобы отсоединить два видимых гибких разъёма дисплея, аккуратно поддев их и поднимая прямо вверх из гнезд.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неверном выравнивании контакты могут согнуться и получить необратимые повреждения.

Под платой вы найдете ещё два разъёма кабелей дисплея.

Используйте монтажную лопатку, чтобы аккуратно поддеть их и отсоединить.

Снимите сборку дисплея.

При повторной сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите приклеенные участки изопропиловым спиртом высокой концентрации (90% или более) и безворсовой тканью. Это подготовит поверхность к новому клею и обеспечит надёжное склеивание.

Если вы планируете повторно установить прежний дисплей, удалите оставшийся клей с задней части и очистите приклеенные участки изопропиловым спиртом.

Проверьте работу iPad и установите заранее вырезанные клейкие полосы на заднюю часть дисплея, используя наше руководство по нанесению клея для дисплея display adhesive application guide, прежде чем запечатывать устройство.

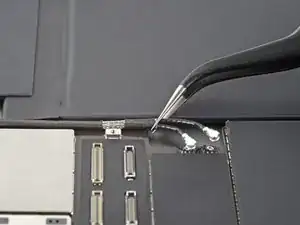

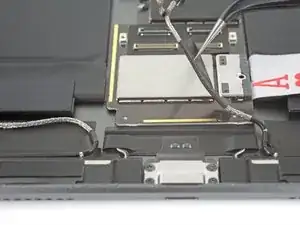

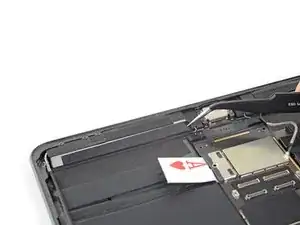

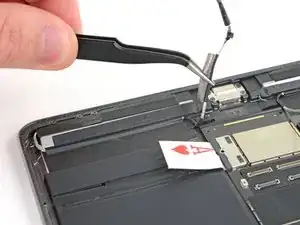

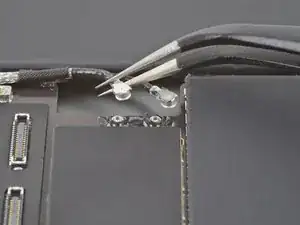

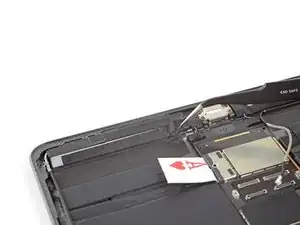

Используйте пинцет, чтобы отсоединить антенный кабель от платы, поддев кабель как можно ближе к разъёму и поднимая его вверх поднятием кабеля как можно ближе к разъёму.

Следите, чтобы не проколоть и не согнуть батарею инструментом — проколотая или согнутая батарея может протечь химикатами или вызвать тепловой инцидент.

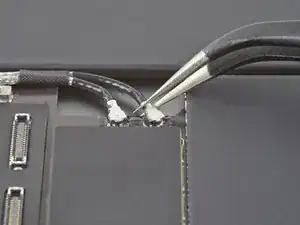

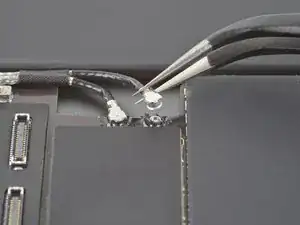

Повторите для другого антенного кабеля платы.

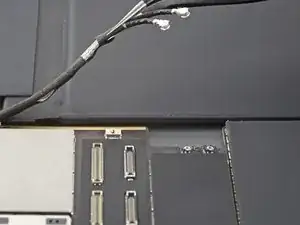

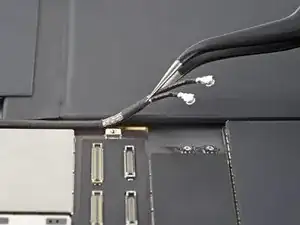

Используйте пинцет, чтобы отвести антенные кабели от платы.

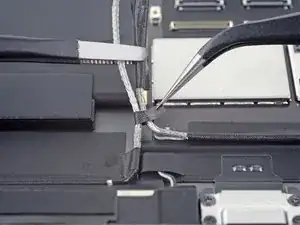

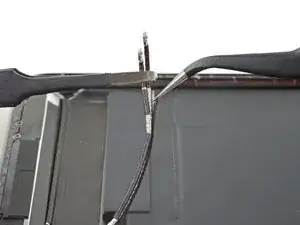

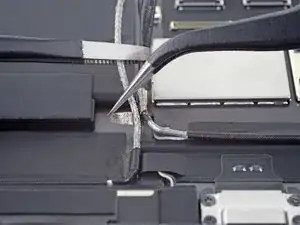

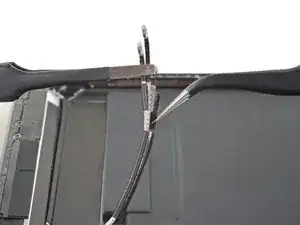

Используйте пинцет, чтобы развернуть ленту, скрепляющую два антенных кабеля вместе.

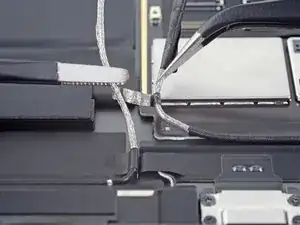

Используйте пинцет, чтобы развернуть нижнюю полоску ленты, скрепляющую антенные кабели вместе.

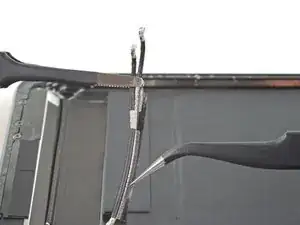

Разделите два антенных кабеля.

Используйте пинцет, чтобы оторвать правый антенный кабель от платы.

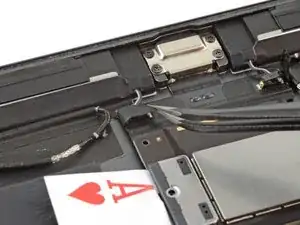

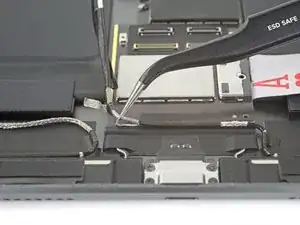

Используйте пинцет, чтобы приподнять ленту, покрывающую разъём правого динамика.

Разъём правого динамика отключится, когда вы подтянете ленту вверх.

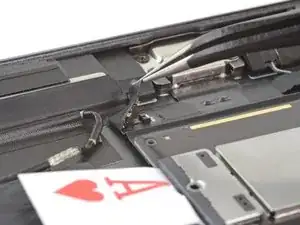

Используйте пинцет, чтобы снять ленту с задней стороны разъёма динамика.

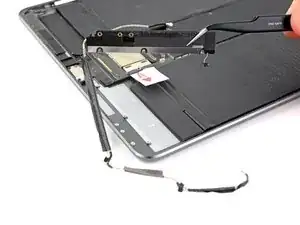

Продолжайте отрывать правый антенный кабель от задней крышки.

Используйте пинцет, чтобы снять ленту, прикрывающую винты правого динамика.

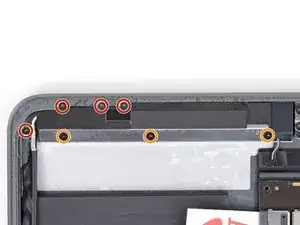

Используйте отвертку Phillips, чтобы выкрутить семь винтов, крепящих правый динамик к задней крышке:

Четыре винта длиной 1,2 мм

Три винта длиной 1,4 мм

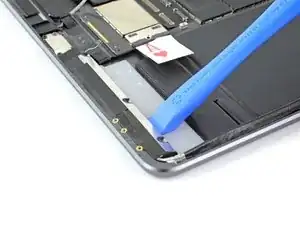

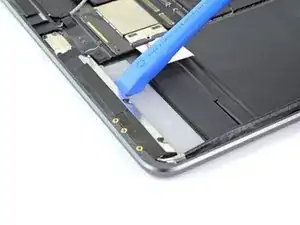

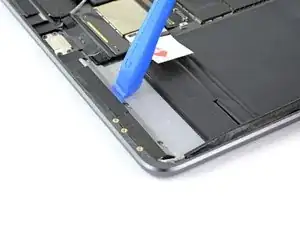

Используйте монтажный инструмент, чтобы поддеть правый динамик и приподнять его от задней крышки.

Если динамик сильно приклеен, примените нагретый iOpener или несколько капель изопропилового спирта высокой концентрации под динамик.

Используйте пинцет, чтобы извлечь правый динамик из задней крышки.

По задней стороне динамика имеется небольшая кромка, а также небольшое количество клея, удерживающего его.

Сравните новый запасной компонент с оригиналом — возможно, потребуется перенести оставшиеся элементы или снять клейкую подложку с новой детали перед установкой.
