Замена разъёма для наушников iPad Air 3

Экран держится сильным клеевым слоем. Чтобы отделить его, сначала нужно нагреть и размягчить клей с помощью iOpener, фена или теплового пистолета.

В течение процесса может потребоваться многократное повторное нагревание, чтобы клей не остыл и не затвердел.

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, наденьте средства защиты кожи и глаз. Наклейте на экран гладкий слой прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске удерживаться. В качестве альтернативы используйте прочную ленту (например, армированную) и сложите её в ручку.

Поместите присоску рядом с кнопкой Home и надавите, чтобы создать герметичное прилегание.

Чтобы получить наибольший рычаг, поместите присоску как можно ближе к краю, не заходя за край дисплея.

Если Вы хотите использовать Anti‑Clamp, инструмент, разработанный для упрощения процедуры открытия, следуйте этому руководству.

Сильно потяните вверх за присоску, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе можете разбить стекло. При необходимости примените дополнительное нагревание, чтобы ещё больше размягчить клей.

Когда появится достаточный зазор, вставьте монтажную лопатку в щель.

Разрежьте клей под экраном, проведя лопатку вдоль кромки дисплея к нижнему левому углу.

Временно оставьте лопатку на месте, чтобы клей не склеился обратно.

Нагрейте левый край iPad примерно две минуты или до момента, когда он станет слегка слишком горячим, чтобы держать его комфортно.

При необходимости снова нагрейте iOpener на несколько секунд или до состояния, когда он станет чуть слишком горячим на ощупь. Будьте осторожны, не перегрейте iOpener, иначе он может лопнуть.

Вставьте вторую монтажную лопатку в нижний левый угол iPad.

Проведите вторую лопатку вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте лопатку вставленной возле верхнего левого угла iPad, чтобы клей не склеился обратно.

Нагрейте верхний край iPad примерно две минуты или до момента, когда он станет слегка слишком горячим, чтобы держать его комфортно.

Вставьте третью монтажную лопатку в верхний левый угол iPad.

Используйте лопатку, чтобы разрезать клей под верхним краем, проводя её к верхнему правому углу.

Фронтальная камера находится прямо в центре верхнего края iPad и может быть повреждена, если лопатку вставлять слишком глубоко. При резке рядом с камерой вводите только кончик лопатки.

Нагрейте последний, правый край iPad примерно две минуты или до момента, когда он станет слегка слишком горячим, чтобы держать его комфортно.

Вставьте четвёртую монтажную лопатку в верхний правый угол iPad.

Проведите лопатку вниз до нижнего правого угла, чтобы разрезать клей.

Проведите лопатку вокруг нижнего правого угла—сделайте паузу и при необходимости добавьте нагревание—и разрежьте оставшийся клей на нижнем крае, но остановитесь до того, как доберётесь до кнопки Home.

Вставьте пятую монтажную лопатку в верхней части iPad рядом (но не прямо на) фронтальной камерой.

Осторожно поверните лопатку, чтобы отделить дисплейный модуль от iPad.

Не пытайтесь полностью снять дисплей! Он всё ещё подключён к плате iPad.

При необходимости добавьте нагревание и/или разрежьте оставшийся клей, мешающий отделению дисплея.

Поднимите дисплейный модуль за верхний край и аккуратно сдвиньте его вверх (в сторону фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий разъём питания батареи.

Не поднимайте дисплей больше чем на 70°, иначе можно повредить подключённые ленточные кабели.

Удалите винт Phillips 1.9 мм, который фиксирует разъём питания батареи.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить устройство.

На этих фотографиях показан вид разъёма батареи под логической платой. Используйте эти фото как справку при безопасном отключении батареи.

Обратите внимание, что на логической плате у разъёма батареи имеются консольные пружины, прижимающие контакты батареи. Поскольку и логическая плата, и батарея приклеены, для отключения батареи нужно провести что‑то тонкое и гибкое между контактными точками.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко сгибаются или ломаются, что приводит к необратимому повреждению.

Чтобы отключить батарею, просуньте один зубец блокиратора батареи или наконечник медиатора под разъём питания батареи, чтобы разорвать электрическую цепь.

Не засовывайте блокиратор батареи под разъём чрезмерной силой. Если сложно поместить блокиратор под логическую плату, можно попробовать использовать игральную карту для отключения батареи.

Блокиратор батареи или игральная карта должны плавно скользить под логической платой без препятствий.

Оставьте блокиратор батареи на месте во время работы.

Медленно приподнимите дисплей за верхний край, аккуратно, чтобы не натянуть присоединённые ленточные кабели.

Снимите два винта Phillips длиной 1.3 мм, фиксирующих крышку кронштейна разъёма дисплея.

Возможно, придётся немного изменить угол положения отвёртки, чтобы не повредить ленточные кабели.

Снимите крышку кронштейна разъёма дисплея.

Используйте лопатку, чтобы отсоединить два видимых гибких разъёма дисплея, осторожно поддев их и поднимая прямо вверх из гнёзд.

Чтобы снова подсоединить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

Под крышкой вы найдёте ещё два разъёма кабелей дисплея.

Используйте лопатку, чтобы аккуратно приподнять их и отключить.

Снимите узел дисплея.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите приклеенные участки изопропиловым спиртом высокой концентрации (90% или больше) и безворсовой тканью. Это подготовит iPad к новой адгезии и обеспечит надёжное склеивание.

Если вы планируете установить тот же дисплей, удалите остатки клея с задней стороны и очистите приклеенные участки изопропиловым спиртом.

Проверьте работу iPad и установите заранее вырезанные полоски клея на заднюю сторону дисплея согласно нашему руководству по применению клея для дисплея перед окончательным запечатыванием.

Отвёрткой Phillips удалите пять винтов, фиксирующих верхний кронштейн компонентов:

Три винта длиной 1.4 мм

Два винта длиной 2.4 мм

Используйте лопатку, чтобы сдвинуть верхний кронштейн компонентов к верхнему краю и снять его с защёлок, расположенных рядом с основной камерой.

Снимите верхний кронштейн компонентов.

При сборке убедитесь, что верхний кронштейн заходит под защёлки рядом с основной камерой.

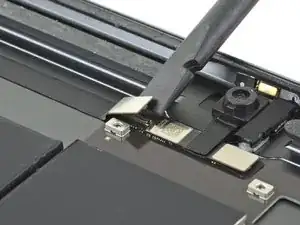

Используйте плоский конец лопатки, чтобы отсоединить кабель разъёма для наушников, поднимая защёлкивающийся разъём строго вверх.

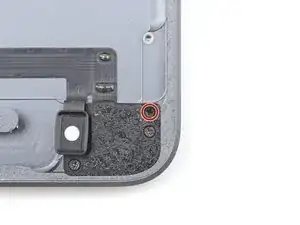

Отвёрткой Phillips удалите винт длиной 2.8 мм, фиксирующий разъём наушников к задней крышке.

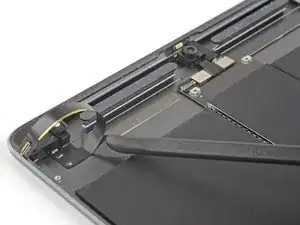

Вставьте кончик медиатора или полуторной лопатки под кабель разъёма наушников.

Проведите медиатор или лопатку в сторону разъёма, чтобы разрезать клей, фиксирующий кабель к задней крышке.

Вставьте медиатор или полуторную лопатку под кабель, идущий к датчику окружающего освещения.

Отклейте датчик окружающего освещения от кронштейна разъёма наушников.

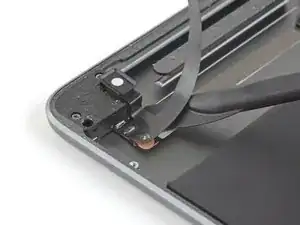

Вставьте медиатор или полуторную лопатку под маленькую металлическую пластину, прикреплённую к нижней части кабеля разъёма наушников.

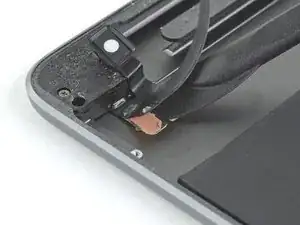

Разрежьте клей, фиксирующий металлическую пластину к задней крышке.

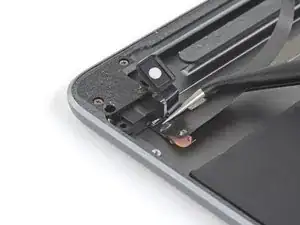

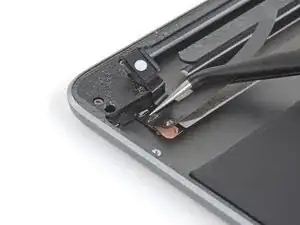

Используйте пинцет, чтобы вытащить разъём наушников прямо из его кронштейна.

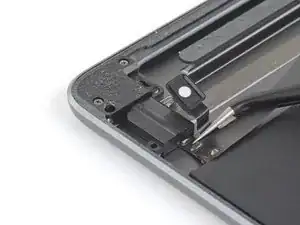

Удалите разъём для наушников.

При сборке перенесите прокладку датчика окружающего освещения на новый кабель разъёма для наушников.

Сравните новый запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные клеевые покрытия с новой детали перед установкой.

Следуйте этому руководству, если вы используете предварительно вырезанную клеевую прокладку для закрепления нового кабеля разъёма для наушников на задней крышке.
