Замена аккумулятора iPad Air 4

Дайте аккумулятору iPad полностью разрядиться перед началом ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

Приложите нагретый iOpener к левой кромке экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но чрезмерная температура может повредить экран и/или внутренний аккумулятор, поэтому действуйте осторожно.

Хотя снаружи iPad выглядит однородным, под частями экрана находятся хрупкие компоненты. Чтобы избежать повреждений, следуйте инструкциям точно и обратите внимание на следующие области при открытии iPad:

Модуль камеры и датчики окружающего освещения

Кабели дисплея

Магниты экрана

Кромки дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте объект под iPad так, чтобы он располагался ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и плотно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Оттяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно нагревается, вы можете использовать фен, чтобы прогреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла в этой области и поверните рукоятку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно, очень прочная лента может использоваться вместо присоски. Если ничего не помогает, можно зафиксировать присоску на разбитом экране супер‑клеем.

Прикрепите присоску к верхней левой кромке экрана.

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать зазор, достаточный для вставки медиатора.

Создавайте только такой зазор, чтобы можно было вставить медиатор. Чрезмерное изгибание экрана повредит его.

Вставьте кончик медиатора в зазор.

Не вставляйте медиатор глубже 3 мм, иначе Вы повредите кромки дисплея.

Оставьте медиатор, чтобы клей не слипся снова.

Не вставляйте медиатор глубже 3 мм, иначе Вы повредите кромки дисплея.

Вставьте новый медиатор в созданный зазор.

Проведите медиатор вдоль левой кромки, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижней кромке экрана на две минуты.

Не вставляйте медиатор глубже 3 мм, иначе Вы повредите кабели дисплея.

Вставьте новый медиатор в нижний левый угол.

Проведите медиатор вдоль нижней кромки, чтобы отделить клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к правой кромке экрана на две минуты.

Правая грань iPad содержит магнитные элементы экрана, кабели дисплея и кабель дигитайзера. Эти компоненты легко повредить, если вставлять медиатор слишком глубоко.

Вставьте новый медиатор в нижний правый угол и проведите вдоль правой кромки, чтобы отделить клей. Обязательно обратите внимание на отмеченные области:

Не вставляйте медиатор глубже 2 мм, иначе вы повредите магнитные элементы экрана.

Магнитные элементы экрана расположены непосредственно над слотом для SIM-карты (только модели Wi‑Fi + Cellular) и кнопками регулировки громкости.

Не вставляйте медиатор глубже 3 мм, иначе вы повредите кабели дисплея и дигитайзера.

Не вставляйте медиатор глубже 5 мм, иначе вы повредите кромки дисплея.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхней кромке экрана на две минуты.

В верхней кромке iPad расположены модуль фронтальной камеры и два датчика окружающего освещения. Эти компоненты легко повредить, если вставлять медиатор слишком глубоко.

Два датчика окружающего освещения могут быть плохо видны — их можно обнаружить с помощью фонарика или поместив iPad под яркий свет.

Вставьте новый медиатор в верхний правый угол и проведите вдоль верхней кромки, чтобы отделить клей. Обязательно обратите внимание на следующее:

Не вставляйте медиатор глубже 5 мм, иначе вы повредите кромки дисплея.

Не вставляйте медиатор глубже 3 мм, иначе вы повредите датчики окружающего освещения.

Не вставляйте медиатор глубже 2 мм, иначе вы повредите модуль фронтальной камеры.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Не пытайтесь снимать экран пока — он всё ещё прикреплён к корпусу тонкими шлейфами.

Возьмитесь за левую кромку экрана и откройте его, как книгу.

Во время сборки это хорошее место, чтобы включить iPad и проверить все функции перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

Используйте крестовую отвертку, чтобы выкрутить винт 1,8 мм, крепящий разъём аккумулятора к плате.

В ходе ремонта следите за каждым винтом и убедитесь, что при сборке он возвращается на своё место.

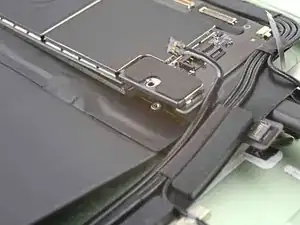

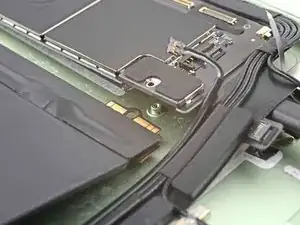

Эти фотографии показывают, как выглядит разъём аккумулятора под платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что на плате у разъёма аккумулятора есть консольные пружины, давящие на контактные площадки аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам потребуется вставить что-то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Вырежьте две полоски шириной 6 мм из игральной карты или картона для использования в роли блокиратора аккумулятора.

Полоски должны быть примерно 4 см длиной, чтобы их было удобно зажимать.

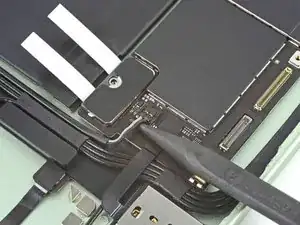

Вставьте карточные полоски с каждой стороны разъёма аккумулятора до упора.

Используйте крестовую отвертку, чтобы выкрутить три винта, крепящие кронштейны кабелей дисплея и дигитайзера к плате:

Два винта 1,1 мм

Один винт 1,5 мм

Кронштейн кабеля дисплея зафиксирован маленькой защёлкой внизу.

Используйте пинцет или пальцы, чтобы повернуть защёлку вверх и снять кронштейн.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дигитайзера.

Используйте плоский конец лопатки, чтобы отсоединить два кабеля дисплея, поддев и поднимая пресс-коннекторы вертикально вверх.

Для повторного присоединения таких пресс-коннекторов аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и получиться необратимое повреждение.

Повторите предыдущий шаг для кабеля дигитайзера.

Возьмитесь за левую кромку экрана и поднимите его.

При сборке, перед установкой экрана, удалите остатки клея с корпуса и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (>90%) и безворсовой салфеткой. Это подготовит iPad к новой клеевой полосе и обеспечит надёжное сцепление.

Если вы планируете переустановить существующий экран, удалите остатки клея с его задней стороны и очистите приклеиваемые зоны изопропиловым спиртом.

Следуйте этому руководству для установки заранее вырезанных клеевых полос на iPad перед окончательной герметизацией.

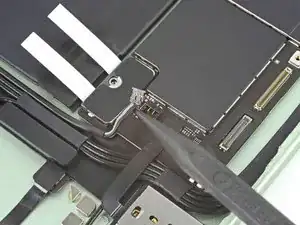

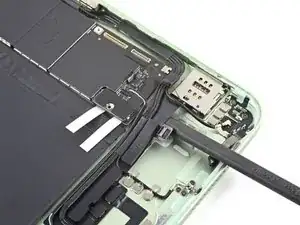

Используйте заострённый конец лопатки, чтобы отсоединить кабель нижнего динамика, поддев и тянув вверх заднюю часть разъёма.

Используйте пинцет, чтобы снять ленту, закрывающую ZIF‑разъём считывателя SIM‑карты.

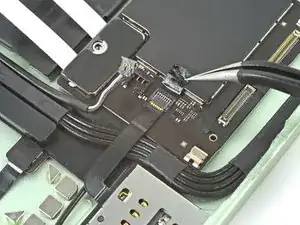

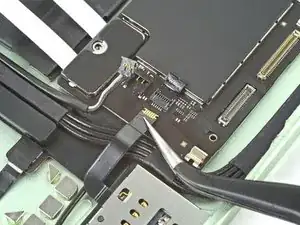

Используйте пинцет или лопатку, чтобы приподнять защёлку ZIF‑разъёма считывателя SIM‑карты.

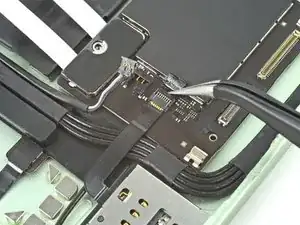

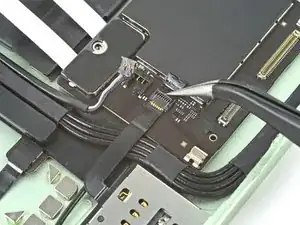

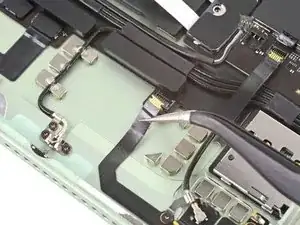

Используйте пинцет, чтобы вытащить кабель считывателя SIM‑карты из его гнезда.

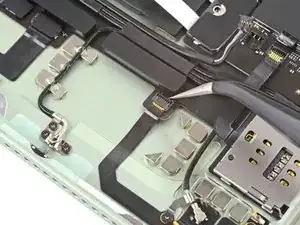

Повторите предыдущие два шага, чтобы отсоединить межсоединительный кабель нижней правой сотовой антенны.

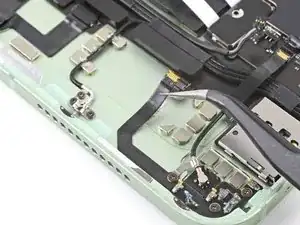

Используйте пинцет или пальцы, чтобы отлепить межсоединительный кабель нижней правой сотовой антенны к краю рамки.

Если кабель трудно снять, используйте несколько капель высококонцентрированного (>90%) изопропилового спирта, чтобы размягчить клей.

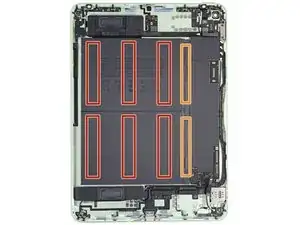

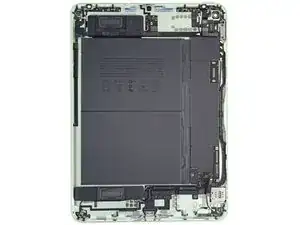

Аккумулятор прикреплён к рамке восемью полосками клея:

Три под каждой ячейкой батареи

Две под платами батареи

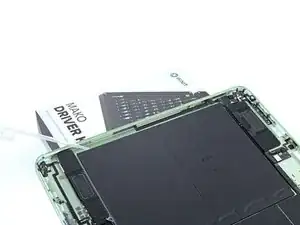

Подоприте левую сторону iPad, чтобы изопропиловый спирт мог попасть под аккумулятор.

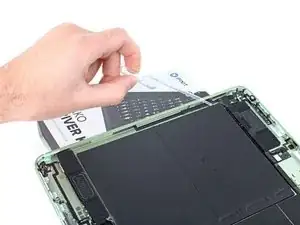

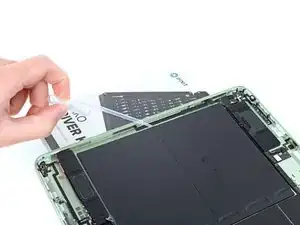

Нанесите несколько капель высококонцентрированного (>90%) изопропилового спирта вдоль левого края аккумулятора.

Будьте осторожны, если вы используете шприц с иглой или другой острый инструмент для дозирования изопропилового спирта — проколённый аккумулятор может протечь опасными химикатами или загореться.

Дайте спирту впитаться в течение одной минуты, чтобы размягчить клей под аккумулятором.

Положите iPad горизонтально на рабочую поверхность.

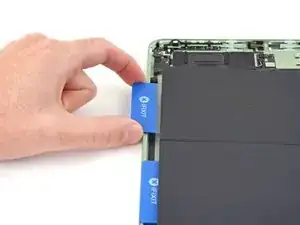

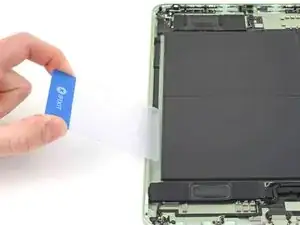

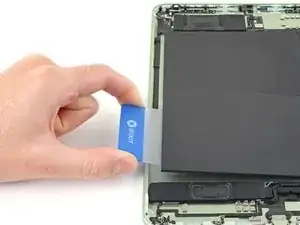

Вставьте пластиковую карту под левую сторону нижней ячейки аккумулятора, чтобы отделить клей, фиксирующий её к рамке.

Не применяйте силу и не сгибайте аккумулятор — проколотый или согнутый аккумулятор может протечь опасными химикатами или загореться.

Если карту трудно вставить или сдвинуть, нанесите ещё изопропилового спирта, подождите одну минуту и попробуйте снова.

Оставьте пластиковую карту на месте, чтобы клей не склеился снова.

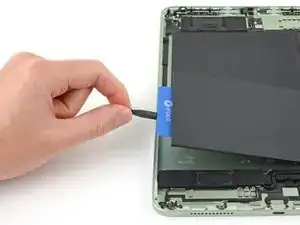

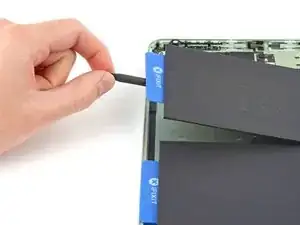

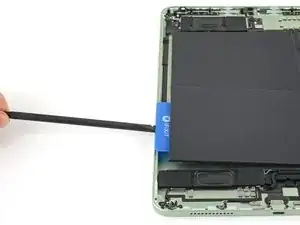

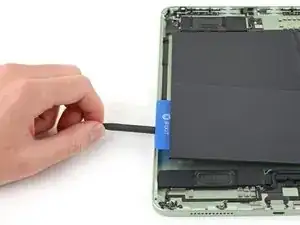

Вставьте плоский конец лопатки под пластиковую карту для дополнительного рычага.

Подденьте против карты, чтобы отделить оставшийся клей.

Если карту трудно вставить или сдвинуть, нанесите ещё изопропилового спирта, подождите одну минуту и попробуйте снова.

Повторите предыдущие два шага для верхней ячейки аккумулятора.

Положите iPad экраном вниз на чистую поверхность.

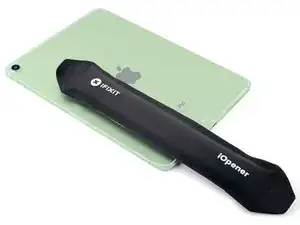

Приложите нагретый iOpener к задней панели iPad примерно в 4 см от правого края.

Дайте iOpener размягчить клей в течение двух минут.

Положите iPad экраном вверх.

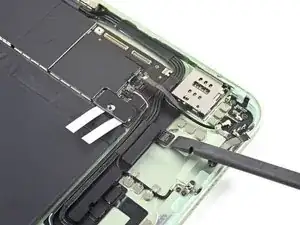

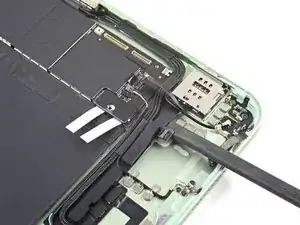

Просуньте плоский конец лопатки под разъём сотового модуля до тех пор, пока плата логики не приподнимется и полоски карты‑блокиратора аккумулятора не ослабнут.

Не засовывайте лопатку силой и не поднимайте грубо. Если лопатку трудно вставить или сдвинуть, примените больше тепла. В качестве альтернативы можно использовать несколько капель высококонцентрированного (>90%) изопропилового спирта, чтобы размягчить клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

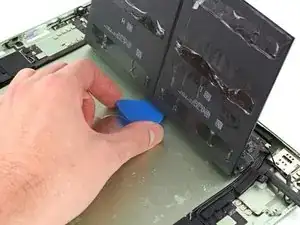

Приподнимите левый край ячеек аккумулятора.

Нанесите несколько капель высококонцентрированного (>90%) изопропилового спирта на платы аккумулятора, расположенные вдоль правого края ячеек аккумулятора.

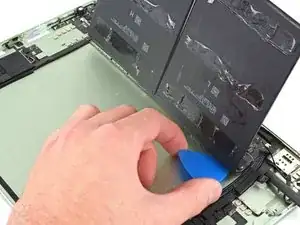

Просуньте медиатор под плату аккумулятора, чтобы отделить клей, фиксирующий её к рамке.

Удалите полоски карты‑блокиратора аккумулятора.

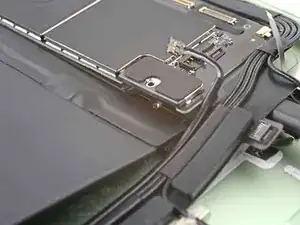

Поднимите аккумулятор вверх и отведите его от рамки так, чтобы его разъём освободился от стойки-упора.

Не допускайте контакта разъёма аккумулятора с контактами на плате логики.

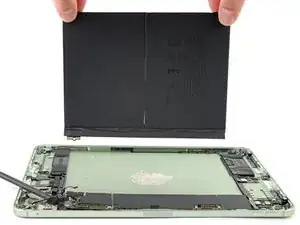

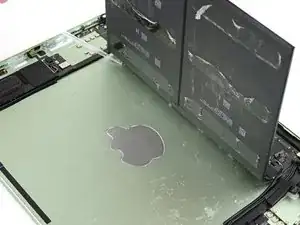

Поднимите обе половины батареи одновременно и извлеките их из iPad.

Не используйте батарею повторно после её извлечения, так как это представляет опасность. Замените её на новую.

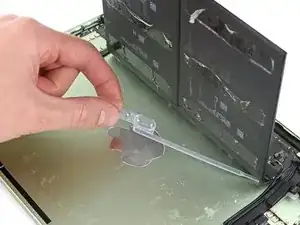

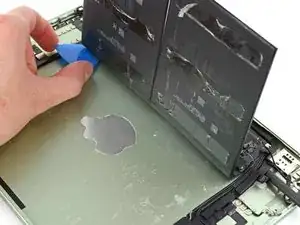

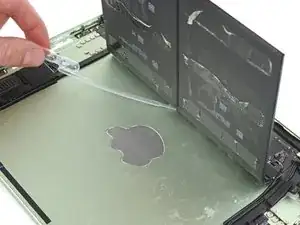

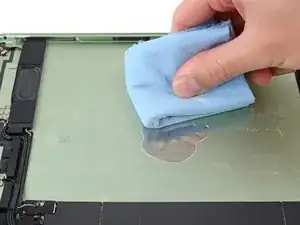

Удалите старый клей от батареи с корпуса с помощью пинцета и высококонцентрированного (>90%) изопропилового спирта, при необходимости протирая безворсовой тканью.

Если к вашей батарее не приклеена клейкая лента, используйте ленту Tesa для повторного крепления батареи к задней панели.
