Замена левого динамика iPad Air 3

Сильный клей удерживает экран на месте. Чтобы отделить его, сначала нужно нагреть и размягчить клей с помощью iOpener, фена или теплового пистолета.

Возможно, вам потребуется повторно нагревать место в течение всего процесса, чтобы клей не остывал и не затвердевал.

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, используйте средства защиты кожи и глаз. Накройте экран гладким слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и улучшить адгезию присоски. Альтернативно используйте прочную ленту (например, армированную) и сформируйте из неё ручку.

Поместите присоску рядом с кнопкой «Домой» и прижмите её, чтобы создать уплотнение.

Для максимального рычага разместите присоску как можно ближе к краю, не заходя за край дисплея.

Если вы хотите использовать Anti‑Clamp, инструмент, который мы разработали, чтобы упростить процедуру открытия, следуйте этому руководству.

Сильно потяните присоску вверх, чтобы образовался небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете разбить стекло. При необходимости примените дополнительный нагрев, чтобы ещё больше размягчить клей.

Когда появится достаточно большой зазор, вставьте в него медиатор для вскрытия.

Разрежьте клей под экраном, проведя медиатором вдоль края дисплея в направлении к нижнему левому углу.

Оставьте медиатор на месте временно, чтобы клей не слипся снова.

Нагрейте левый край iPad примерно две минуты, или до тех пор, пока он не станет чуть слишком горячим для комфортного касания.

При необходимости снова разогрейте iOpener на несколько секунд или до состояния, когда он будет немного слишком горячим для касания. Будьте осторожны, чтобы не перегреть iOpener — он может лопнуть.

Вставьте второй медиатор для вскрытия в нижний левый угол iPad.

Проведите вторым медиатором вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте медиатор, вставленный рядом с верхним левым углом iPad, чтобы клей не слипся снова.

Нагрейте верхний край iPad примерно две минуты, или до тех пор, пока он не станет чуть слишком горячим для комфортного касания.

Вставьте третий медиатор в верхний левый угол iPad.

Используйте медиатор, чтобы разрезать клей под верхним краем iPad, проведя его к верхнему правому углу.

Фронтальная камера расположена прямо по центру верхнего края iPad и может быть повреждена, если медиатор вставить слишком глубоко. При резке рядом с камерой вставляйте только кончик медиатора.

Нагрейте последний, правый край iPad примерно две минуты, или до состояния, когда он станет чуть слишком горячим для комфортного касания.

Вставьте четвёртый медиатор в верхний правый угол iPad.

Проведите медиатором вниз до нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вокруг нижнего правого угла — приостанавливаясь и при необходимости применяя дополнительный нагрев — и разрежьте оставшийся клей на нижнем крае, но остановитесь до того, как доберётесь до кнопки «Домой».

Вставьте пятый медиатор в верхней части iPad рядом (но не прямо на) фронтальной камерой.

Осторожно проверните медиатор, чтобы отделить сборку дисплея от iPad.

Не пытайтесь пока полностью снять дисплей! Он всё ещё подключён к материнской плате.

При необходимости примените дополнительный нагрев и/или разрежьте оставшийся клей, препятствующий отделению дисплея.

Поднимите сборку дисплея с верхнего края и аккуратно сдвиньте её вверх (в сторону фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий контакт питания аккумулятора.

Не поднимайте дисплей более чем на 70°, иначе вы можете повредить присоединённые шлейф‑кабели.

Удалите винт Phillips 1,9 мм, который удерживает контакт питания аккумулятора.

В процессе этой замены отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

На этих фотографиях показано, как выглядит контакт аккумулятора под платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что контакт аккумулятора имеет откидные пружины на плате, прижимающиеся к контактным площадкам аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам нужно будет вставить что‑то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью блокиратора батареи. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Чтобы отключить аккумулятор, просуньте одно плечо блокиратора батареи или кончик лопатки для вскрытия под разъём питания аккумулятора, чтобы разомкнуть цепь питания.

Не заталкивайте блокиратор батареи под разъём с чрезмерной силой. Если у вас возникают трудности с установкой блокиратора под плату, вы можете попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор батареи или игральная карта в идеале должны скользить под платой без препятствий.

Оставьте блокиратор батареи на месте во время работы.

Медленно поднимите дисплей с верхнего края, следя за тем, чтобы не растянуть прикреплённые ленточные кабели.

Снимите два винта Phillips длиной 1,3 мм, крепящие кронштейн крышки разъёма дисплея.

Возможно, придётся немного изменить угол отвёртки, чтобы не натянуть ленточные кабели.

Снимите кронштейн крышки разъёма дисплея.

Используйте лопаточку, чтобы отсоединить два видимых гибких разъёма дисплея, осторожно поддев их и поднимая прямо вверх из гнёзд.

Чтобы повторно подключить нажимаемые разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться, что приведёт к повреждению.

Под платой вы найдёте ещё два разъёма кабеля дисплея.

Используйте лопаточку, чтобы осторожно поддеть их и отключить.

Снимите узел дисплея.

При сборке перед установкой дисплея удалите остатки клея с iPad и очистите места склейки изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхность для новой адгезии и обеспечит правильное сцепление.

Если планируете повторно установить существующий дисплей, удалите остатки клея с задней стороны и очистите приклеенные участки изопропиловым спиртом.

Проверьте функции iPad и установите заранее вырезанные полоски клейкой ленты на заднюю сторону дисплея согласно нашему руководству по нанесению клея для дисплея перед окончательной герметизацией.

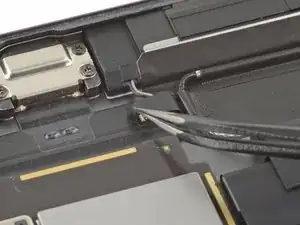

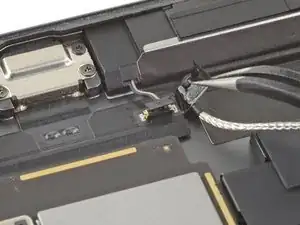

Используйте пинцет, чтобы отсоединить кабель антенны от платы, подняв кабель как можно ближе к разъёму.

Не прокалывайте и не сгибайте аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловой инцидент.

Повторите для второго кабеля антенны платы.

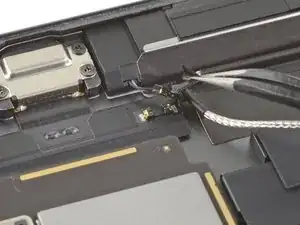

Используйте пинцет, чтобы оттянуть кабели антенн от платы.

Используйте пинцет, чтобы размотать ленту, фиксирующую два кабеля антенн вместе.

Используйте пинцет, чтобы размотать нижнюю полоску ленты, фиксирующую кабели антенн вместе.

Разделите два кабеля антенн.

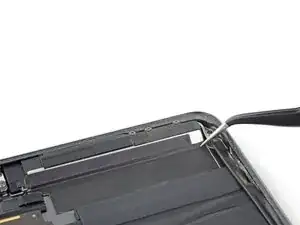

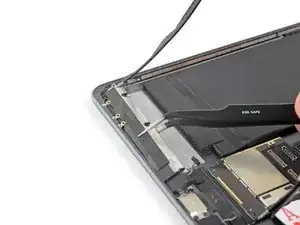

Используйте пинцет, чтобы оторвать ленту, закрывающую разъём левого динамика.

Разъём левого динамика отсоединится при поднятии ленты.

Используйте пинцет, чтобы снять ленту с задней стороны разъёма левого динамика.

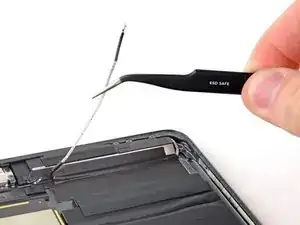

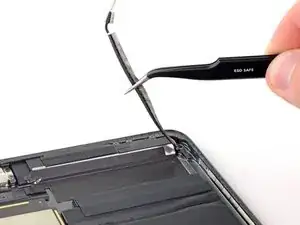

Используйте пинцет, чтобы оторвать левый кабель антенны от задней крышки.

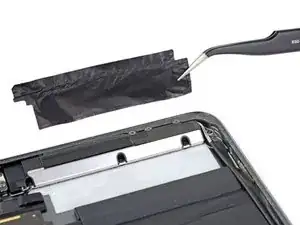

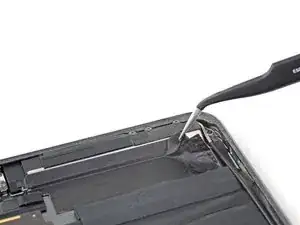

Используйте пинцет, чтобы снять ленту, покрывающую винты левого динамика.

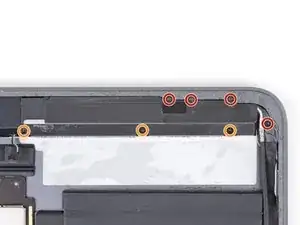

Используйте отвёртку Phillips, чтобы выкрутить семь винтов, удерживающих левый динамик к задней крышке:

Четыре винта длиной 1,2 мм

Три винта длиной 1,4 мм

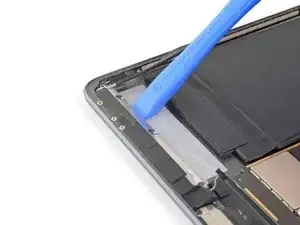

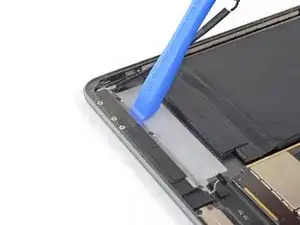

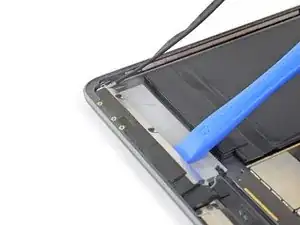

Используйте инструмент для вскрытия, чтобы поддеть левый динамик и отлепить его от задней крышки.

Если динамик особенно приставший, примените нагретый iOpener или несколько капель изопропилового спирта высокой концентрации под левый динамик.

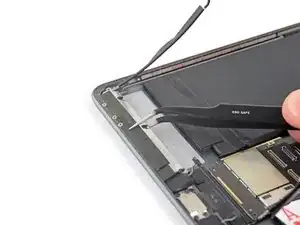

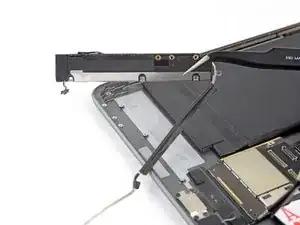

Используйте пинцет, чтобы извлечь левый динамик из задней крышки.

По задней части динамика имеется небольшая кромка, а также небольшое количество клея, удерживающего его.

Сравните новый запасной элемент с оригинальным — возможно, потребуется перенести оставшиеся компоненты или удалить клеевые накладки с новой детали перед её установкой.
