Блокировка батареи

Хотя внешний вид iPad кажется однородным, под частями экрана находятся хрупкие компоненты. Чтобы избежать повреждений, точно следуйте инструкциям и обратите внимание на следующие области при открытии iPad:

Модуль камеры, датчики окружающего освещения, датчик приближения и передний микрофон

Кабели дисплея

Магниты экрана

Кромки ЖК-экрана

Приложите нагретый iOpener к правому краю экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину — но сильный нагрев может повредить экран и/или внутреннюю батарею, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите предмет под iPad так, чтобы он стоял ровно между присосками.

Расположите присоски примерно по центру правого края — одна вверху, другая внизу.

Удерживая нижнюю часть Anti-Clamp неподвижно, сильно нажмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не держится, используйте ленту, чтобы создать более сцепляющуюся поверхность.

Оттяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей имел шанс ослабнуть и образовать зазор для открытия.

Если экран недостаточно прогревается, можно использовать фен, чтобы прогреть вдоль правого края iPad.

Полные инструкции по использованию фена можно найти в этом руководстве.

Вставьте лезвие для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, нанесите дополнительное тепло на участок и поверните рукоятку по часовой стрелке на пол-оборота.

Не поворачивайте больше чем на пол-оборота за раз и ждите одну минуту между поворотами. Позвольте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Нанесите ручку-присоску на правый край дисплея примерно в 5 см от нижнего края.

Поднимайте ручку-присоску с постоянным, сильным усилием, чтобы создать зазор, достаточно маленький, чтобы вставить лезвие для открытия.

Создавайте только такой зазор, который достаточен для вставки лезвия. Чрезмерное изгибание экрана повредит его.

Вставьте кончик лезвия для открытия в зазор.

Не вставляйте лезвие для открытия глубже 5 мм, иначе вы повредите ЖК-экран.

Вставьте новое лезвие для открытия в только что созданный зазор.

Проведите лезвием вдоль правого края, чтобы отделить клей.

При скольжении рядом с кнопками громкости не вставляйте лезвие глубже 2 мм, иначе вы повредите магниты экрана.

Оставьте лезвие в верхнем правом углу, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Верхний край iPad содержит модуль камеры, два датчика окружающего освещения, датчик приближения и передний микрофон. Эти компоненты хрупкие и легко повреждаются, если лезвие для открытия вставлено слишком глубоко. Отделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика окружающего освещения могут быть трудно видны; их можно обнаружить фонариком или поместив iPad под яркий свет.

Не вставляйте лезвие для открытия глубже 2 мм ближе к верхним левому и правому краям, иначе вы повредите датчики окружающего освещения.

Не вставляйте лезвие для открытия глубже 1 мм в средней части верхнего края, иначе вы повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новое лезвие для открытия в созданный зазор.

Проведите лезвием вдоль верхнего правого края, остановившись, когда дойдёте до правого датчика окружающего освещения.

Не вставляйте лезвие для открытия глубже 5 мм.

Оставьте лезвие справа от датчика, чтобы предотвратить повторное склеивание.

Вставьте новую лопатку справа от датчика освещённости.

Проведите лопатку вдоль средней части верхнего края, остановившись, когда достигнете левого датчика освещённости.

Не вставляйте лопатку глубже чем на 1 мм, иначе Вы повредите датчик приближения и передний микрофон.

Оставьте лопатку на месте, чтобы клей не склеился вновь.

Вставьте новую лопатку слева от датчика освещённости.

Проведите лопатку вдоль верхнего левого края, остановившись, когда достигнете левого датчика освещённости.

Не вставляйте лопатку глубже чем на 5 мм.

Когда клей по верхнему краю будет разделён, Вы можете удалить две лопатки возле датчиков освещённости.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте новую лопатку в нижний правый угол под уже установленной лопаткой.

Не вставляйте лопатку глубже чем на 2 мм при проведении по правому краю.

Проведите лопатку вокруг нижнего правого угла, чтобы отделить клей.

Проведите лопатку вдоль нижнего края, остановившись у разъёма USB-C.

Не вставляйте лопатку глубже чем на 5 мм при отделении клея по нижнему краю.

Оставьте лопатку, чтобы клей по нижнему краю не склеился вновь.

Вставьте новую лопатку слева от разъёма USB-C.

Отделите оставшийся клей по нижнему краю.

Не вставляйте лопатку глубже чем на 5 мм при отделении клея по нижнему краю.

Оставьте лопатку в нижнем левом углу, чтобы клей по нижнему краю не склеился вновь.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Левый край iPad содержит несколько шлейфов дисплея. Эти шлейфы чрезвычайно хрупкие и легко повреждаются, если лопатку вставить слишком глубоко или под неправильным углом. Точно следуйте инструкциям, чтобы избежать повреждений.

Шлейфы дисплея расположены в небольших выемках корпуса и требуют вставки лопатки под углом 45°.

Есть плоские участки корпуса, где лопатку нужно вставлять горизонтально.

Вставьте лопатку под углом 45˚ чуть выше нижнего левого угла.

Не вставляйте лопатку глубже чем на 5 мм, иначе Вы повредите шлейфы дисплея.

Осторожно проведите лопатку вдоль левого края, остановившись, когда достигнете плоского участка корпуса.

Опустите лопатку так, чтобы она оказалась горизонтально по отношению к дисплею.

Не вставляйте лопатку глубже чем на 5 мм.

Продолжайте отделять клей по левому краю, пока не достигнете следующей выемки в корпусе.

Отделите оставшийся клей, обязательно точно следуя инструкциям.

Проведите лопатку под углом 45˚ вниз и не вставляйте лопатку глубже чем на 5 мм.

Проведите лопатку горизонтально и не вставляйте лопатку глубже чем на 5 мм.

Возьмите два противоположных угла экрана и аккуратно отделите оставшийся клей.

Не снимайте экран полностью: он удерживается несколькими шлейфами снизу.

Сдвиньте экран к нижнему правому углу корпуса, пока шлейф датчика освещённости вблизи верхнего края не окажется открытым.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается точно в то же место.

Используйте крестовую отвертку, чтобы открутить два винта, фиксирующие кронштейн шлейфа датчика освещённости на плате:

Один винт 1.3 мм

Один винт 2.0 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательным запечатыванием. Обязательно выключите iPad перед продолжением работы.

Снимите кронштейн пинцетом или пальцами.

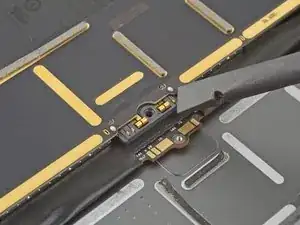

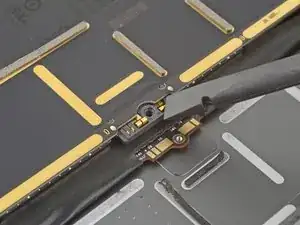

Используйте плоский конец лопатки, чтобы отсоединить шлейф датчика освещённости, поднимая разъёмы вертикально вверх.

Чтобы снова присоединить такие разъёмы с защёлкой, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Пока не пытаюсь снимать экран — он всё ещё подключён тонкими ленточными кабелями.

Возьмите экран за правый край и отожмите его, как книгу.

Положите экран на левый край iPad.

Используйте крестовую отвертку, чтобы выкрутить три винта 1,2 мм, закрепляющие нижний экран кабеля защиты на плате.

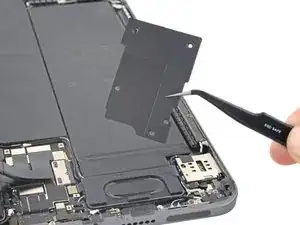

Используйте пинцет или пальцы, чтобы снять нижний экран защиты кабеля.

Используйте крестовую отвертку, чтобы выкрутить винт 1,8 мм, крепящий разъём батареи к плате.

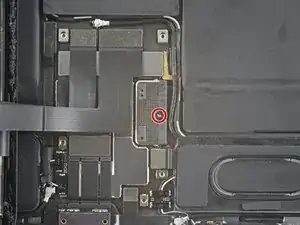

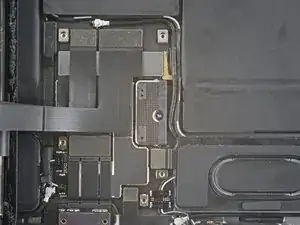

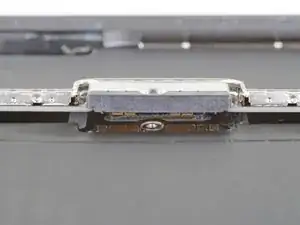

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате у разъёма батареи есть консольные пружины, прижимающиеся к контактным площадкам батареи. Поскольку и плата, и батарея приклеены, вам потребуется вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

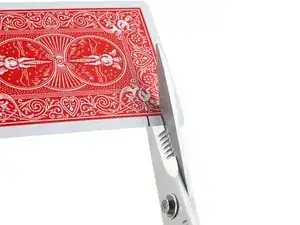

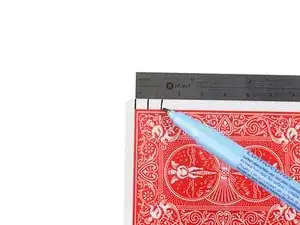

Вырежьте две полоски шириной 6 мм из игральной карты или плотной бумаги, чтобы использовать их в качестве блокиратора батареи.

Полоски должны быть примерно 4 см в длину, чтобы их было удобно держать.

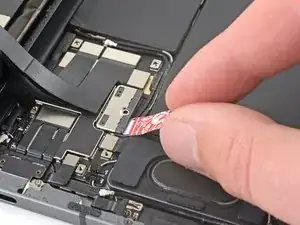

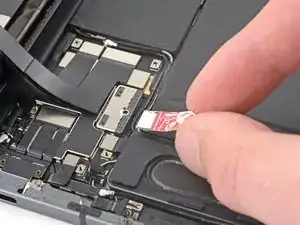

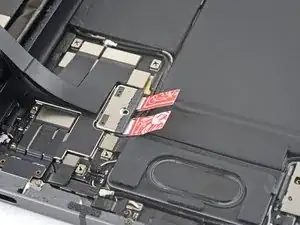

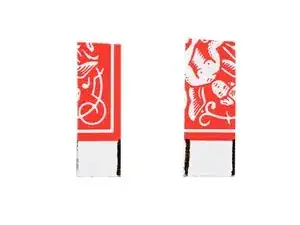

Вставьте картонные полоски по обе стороны разъёма батареи до упора.
