Снятие узла кнопки питания iPad Air 3

Экран удерживается сильным клеем. Чтобы отделить его, сначала нужно нагреть и размягчить клей с помощью iOpener, фена или теплового пистолета.

Возможно, потребуется повторно подогревать в процессе, чтобы клей не успевал остывать и затвердевать.

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, наденьте защиту для кожи и глаз. Накройте экран ровным слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске закрепиться. В качестве альтернативы используйте прочную ленту (например, армированную) и сложите её в ручку.

Поместите присоску рядом с кнопкой «Домой» и прижмите, чтобы создать герметичное соединение.

Для наибольшего рычага поместите присоску как можно ближе к краю, не заходя за пределы дисплея.

Если вы хотите использовать инструмент Anti-Clamp, который мы разработали, чтобы упростить процедуру открытия, следуйте этому руководству.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете разбить стекло. При необходимости примените дополнительный нагрев, чтобы ещё больше размягчить клей.

Когда появится достаточный зазор, вставьте в него медиатор для вскрытия.

Разрежьте клей под экраном, проведя медиатором вдоль кромки дисплея в направлении нижнего левого угла.

Временно оставьте медиатор на месте, чтобы клей не слипся снова.

Нагрейте левый край iPad примерно в течение двух минут, пока он не станет слегка слишком горячим для комфортного прикосновения.

При необходимости снова подогрейте iOpener на несколько секунд или до тех пор, пока он не станет немного слишком горячим для прикосновения. Будьте осторожны, чтобы не перегреть iOpener, иначе он может лопнуть.

Вставьте второй медиатор для вскрытия в нижний левый угол iPad.

Проведите вторым медиатором вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте медиатор, вставленный возле верхнего левого угла iPad, чтобы клей не слипся снова.

Нагрейте верхний край iPad примерно в течение двух минут, пока он не станет слегка слишком горячим для комфортного прикосновения.

Вставьте третий медиатор для вскрытия в верхний левый угол iPad.

Используйте медиатор, чтобы разрезать клей под верхним краем iPad, проведя его до верхнего правого угла.

Фронтальная камера расположена прямо в центре верхнего края iPad и может быть повреждена, если медиатор вставлен слишком глубоко. При работе рядом с камерой вставляйте только кончик медиатора.

Нагрейте последний, правый край iPad примерно в течение двух минут, пока он не станет слегка слишком горячим для комфортного прикосновения.

Вставьте четвёртый медиатор для вскрытия в верхний правый угол iPad.

Проведите медиатором вниз до нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вокруг нижнего правого угла — останавливаясь, чтобы при необходимости подогреть — и разрежьте оставшийся клей на нижнем крае, но остановитесь до того, как доберётесь до кнопки «Домой».

Вставьте пятый медиатор в верхней части iPad рядом (но не прямо на) фронтальной камерой.

Осторожно поверните медиатор, чтобы отделить сборку дисплея от iPad.

Не пытайтесь полностью снять дисплей! Он всё ещё подключён к плате устройства.

При необходимости примените дополнительный нагрев и/или разрежьте оставшийся клей, мешающий отделению дисплея.

Поднимите сборку дисплея за верхний край и аккуратно сдвиньте её вверх (в направлении фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий разъём питания батареи.

Не поднимайте дисплей более чем на 70°, иначе вы можете повредить присоединённые гибкие шлейфы.

Удалите винт Phillips 1,9 мм, который фиксирует разъём питания батареи.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте их как справку при безопасном отключении батареи.

Обратите внимание, что на логической плате есть плечевые пружины, которые давят на контактные площадки батареи. Поскольку и плата, и батарея приклеены, вам нужно будет просунуть что‑то тонкое и гибкое между контактами, чтобы разъединить батарею.

Будьте осторожны при изоляции аккумулятора с помощью распорки для батареи. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Чтобы отключить аккумулятор, просуньте одну лапку распорки для батареи или кончик монтажной лопатки под разъём питания аккумулятора, чтобы разорвать цепь питания.

Не засовывайте распорку под разъём с чрезмерной силой. Если с трудом получается подвести распорку под плату логики, можно попробовать использовать игральную карту для отключения аккумулятора.

Распорка для батареи или игральная карта должны скользить под платой логики без препятствий.

Оставьте распорку на месте на время работы.

Медленно приподнимите дисплей за верхний край, стараясь не натянуть присоединённые ленточные кабели.

Удалите два винта Phillips 1,3 мм, фиксирующих кронштейн крышки разъёма дисплея.

Возможно, придётся слегка изменить угол отвёртки, чтобы не натягивать ленточные кабели.

Снимите кронштейн крышки разъёма дисплея.

Используйте монтажную лопатку, чтобы отсоединить два видимых разъёма гибкого кабеля дисплея, осторожно поддев их прямо вверх из гнёзд.

Чтобы снова подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

Под ними вы найдёте два дополнительных разъёма кабелей дисплея.

Используйте монтажную лопатку, чтобы аккуратно поддеть их и отсоединить.

Снимите узел дисплея.

При повторной сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите склеенные участки изопропиловым спиртом высокой концентрации (90% или выше) и безворсовой салфеткой. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Если планируете переустановить существующий дисплей, удалите остатки клея с задней части и очистите приклеенные участки изопропиловым спиртом.

Проверьте функции iPad и установите заранее вырезанные полоски клея на заднюю часть дисплея согласно нашему руководству по нанесению клея для дисплея перед его запечатыванием.

Используйте отвёртку Phillips, чтобы удалить пять винтов, крепящих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 2,4 мм

Используйте монтажную лопатку, чтобы сдвинуть верхний кронштейн компонентов в направлении верхнего края и снять его с защёлок, расположенных возле тыльной камеры.

Снимите верхний кронштейн компонентов.

При повторной сборке убедитесь, что верхний кронштейн заходит под защёлки возле тыльной камеры.

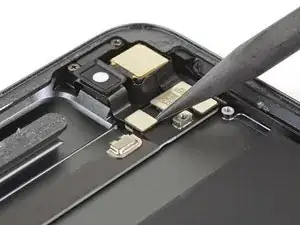

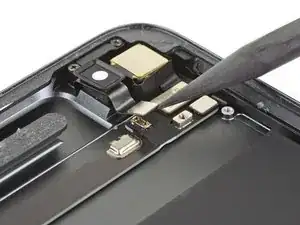

Используйте заострённый конец монтажной лопатки, чтобы отсоединить кабель фронтальной камеры, подняв нажимной разъём прямо вверх.

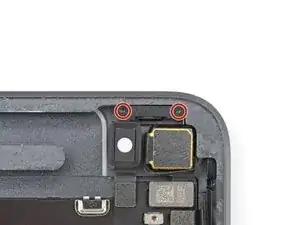

Используйте отвёртку Phillips, чтобы удалить два винта длиной 4,3 мм, фиксирующих кронштейн кнопки питания к заднему корпусу.

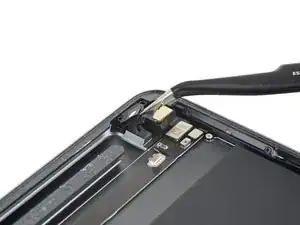

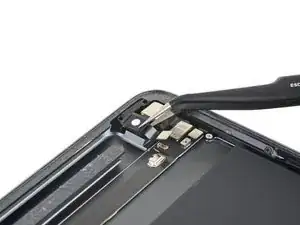

Используйте пинцет, чтобы отлепить узел кнопки питания от заднего корпуса.

Кнопка питания расположена свободно и может выпасть из заднего корпуса.
