Замена кабеля кнопок громкости iPad Air 3

Экран удерживается сильным клеем. Чтобы отделить его, сначала нужно нагреть и смягчить клей с помощью iOpener, фена или теплового пистолета.

В процессе может потребоваться периодически повторно нагревать, чтобы клей не остывал и не застывал.

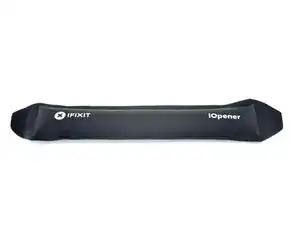

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, используйте средства защиты кожи и глаз. Накройте экран гладким слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске держаться. В качестве альтернативы используйте прочную ленту (например, армированную) и сложите её, чтобы получилась ручка.

Поместите присоску рядом с кнопкой «Домой» iPad и нажмите, чтобы создать уплотнение.

Для наибольшего рычага поместите присоску как можно ближе к краю, не заходя за край дисплея.

Если вы хотите использовать Anti-Clamp, инструмент, который мы разработали, чтобы упростить процедуру открытия, следуйте этому руководству.

Резко потяните за присоску вверх, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Не тяните слишком сильно, иначе вы можете разбить стекло. При необходимости примените дополнительное тепло, чтобы сильнее смягчить клей.

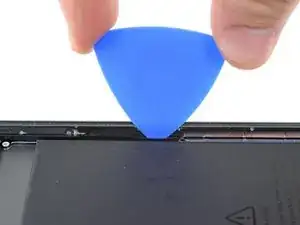

Когда появится достаточный зазор, вставьте плик для открытия в зазор.

Разрежьте клей под экраном, проведя пликом вдоль края дисплея к нижнему левому углу.

Оставьте плик вставленным временно, чтобы предотвратить повторное склеивание.

Нагрейте левый край iPad примерно две минуты, или до состояния, когда он станет чуть слишком горячим для комфортного прикосновения.

При необходимости снова нагрейте iOpener в течение нескольких секунд или до состояния, когда он станет немного слишком горячим для прикосновения. Будьте осторожны, чтобы не перегреть iOpener, иначе он может лопнуть.

Вставьте второй плик для открытия в нижний левый угол iPad.

Проведите вторым пликом вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте плик рядом с верхним левым углом iPad, чтобы клей не слипся снова.

Нагрейте верхний край iPad примерно две минуты, или до состояния, когда он станет чуть слишком горячим для комфортного прикосновения.

Вставьте третий плик для открытия в верхний левый угол iPad.

Используйте плик, чтобы разрезать клей под верхним краем iPad, проведя его к верхнему правому углу.

Фронтальная камера расположена прямо по центру верхнего края iPad и может быть повреждена, если плик вставить слишком глубоко. При работе рядом с камерой вводите только кончик плика.

Нагрейте последний, правый край iPad примерно две минуты, или до состояния, когда он станет чуть слишком горячим для комфортного прикосновения.

Вставьте четвертый плик для открытия в верхний правый угол iPad.

Проведите пликом вниз до нижнего правого угла, чтобы разрезать клей.

Проведите пликом вокруг нижнего правого угла — при необходимости останавливайтесь, чтобы подать дополнительное тепло — и разрежьте оставшийся клей на нижнем крае, но остановитесь перед кнопкой «Домой».

Вставьте пятый плик для открытия в верхней части iPad рядом (но не непосредственно на) фронтальной камерой.

Аккуратно поверните плик, чтобы отделить сборку дисплея от iPad.

Не пытайтесь полностью снять дисплей! Он всё ещё подключён к плате iPad.

При необходимости примените больше тепла и/или разрежьте оставшийся клей, препятствующий отделению дисплея.

Поднимите сборку дисплея за верхний край и аккуратно сдвиньте её вверх (в сторону фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, фиксирующий контакт питания батареи.

Не поднимайте дисплей выше 70°, иначе вы можете повредить присоединённые ленточные кабели.

Удалите винт Phillips 1.9 мм, который фиксирует контакт питания батареи.

В ходе этой и других процедур отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

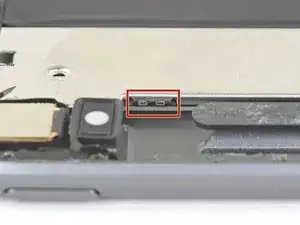

Эти фотографии показывают, как выглядит контакт батареи под платой. Используйте их как справочник, пока вы безопасно отключаете батарею.

Обратите внимание, что контакт батареи имеет консольные пружины на плате, которые прижимают контактные площадки батареи. Поскольку и плата, и батарея приклеены, вам нужно будет просунуть что‑то тонкое и гибкое между контактными точками, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью разделителя батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Чтобы отключить батарею, подденьте одним зубцом разделителя батареи или кончиком пластиковой лопатки разъём питания батареи, чтобы разомкнуть цепь питания.

Не задвигайте разделитель батареи под разъём с чрезмерной силой. Если вам трудно подвести разделитель под плату, можно попробовать использовать игральную карту для отключения батареи.

Разделитель батареи или игральная карта должны при возможности скользить под платой без препятствий.

Оставьте разделитель батареи на месте, пока работаете.

Медленно приподнимите дисплей за верхний край, стараясь не натягивать подключённые ленточные шлейфы.

Снимите два винта Phillips 1,3 мм, крепящие пластину защиты разъёма дисплея.

Возможно, придётся немного повернуть отвёртку, чтобы не натянуть ленточные шлейфы.

Снимите пластину защиты разъёма дисплея.

Используйте лопатку, чтобы отключить два видимых гибких разъёма дисплея, осторожно поддёвывая их прямо вверх из гнёзд.

Чтобы снова присоединить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Под платой вы найдёте два дополнительных разъёма кабелей дисплея.

Осторожно подденьте их лопаткой и отключите.

Снимите сборку дисплея.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для нового клея и обеспечит надежное сцепление.

Если вы планируете повторно установить имеющийся дисплей, удалите остатки клея с его тыльной стороны и очистите склеиваемые участки изопропиловым спиртом.

Проверьте функции iPad и установите заранее нарезанные клейкие полоски на тыльную сторону дисплея по нашему руководству по нанесению клея для дисплея перед окончательной герметизацией.

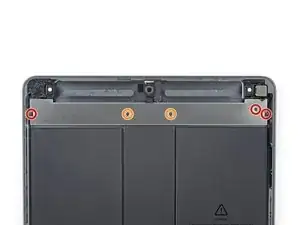

Используйте отвёртку Phillips, чтобы вывернуть пять винтов, крепящих верхнюю монтажную пластину:

Три винта длиной 1,4 мм

Два винта длиной 2,4 мм

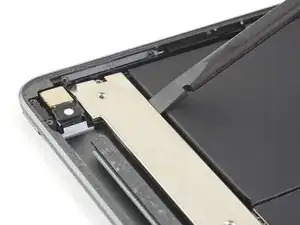

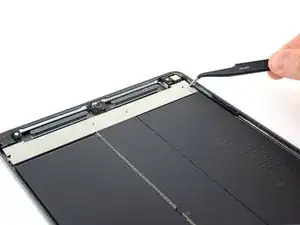

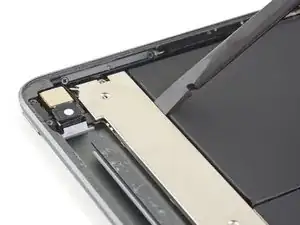

Используйте лопатку, чтобы сдвинуть верхнюю монтажную пластину в сторону верхнего края и снять её со защёлок, расположенных рядом с тыльной камерой.

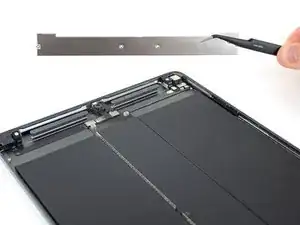

Снимите верхнюю монтажную пластину.

При сборке убедитесь, что верхняя монтажная пластина заправляется под защёлки рядом с тыльной камерой.

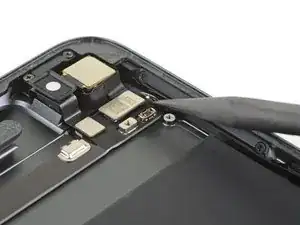

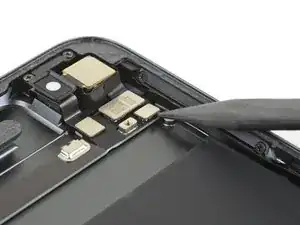

Используйте заострённый конец лопатки, чтобы отключить кабель кнопок регулировки громкости, поднимая нажимной разъём строго вверх.

Используйте отвёртку Phillips, чтобы вывернуть два винта длиной 1,9 мм, крепящие кронштейн кнопок громкости к задней крышке.

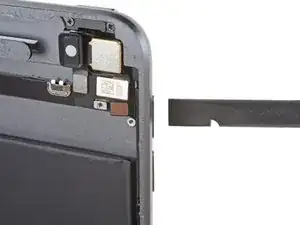

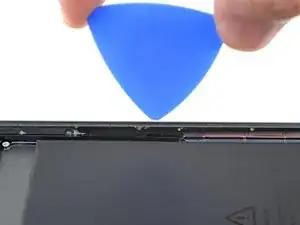

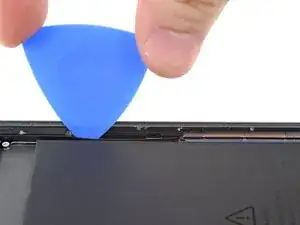

Вставьте пластик между кабелем кнопок громкости и задней крышкой.

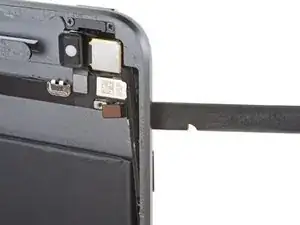

Сдвиньте его в сторону тыльной камеры, чтобы разрезать клей, фиксирующий кабель к задней крышке.

Верхняя и нижняя накладки кнопок громкости могут выпасть при снятии кронштейна кнопок громкости. Не потеряйте их.

Используйте плоский конец лопатки, чтобы вернуть верхнюю кнопку громкости на место в задней крышке.

Повторите для нижней кнопки громкости.

Снимите кронштейн кнопок громкости с задней крышки.

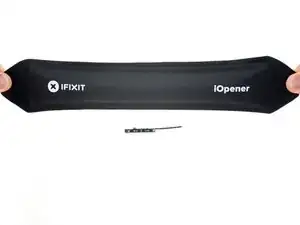

Нанесите нагретый iOpener на сборку кнопок громкости на тридцать секунд.

Следующие четыре шага показывают, как отделить кабель кнопок громкости от кронштейна кнопок.

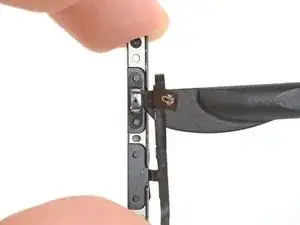

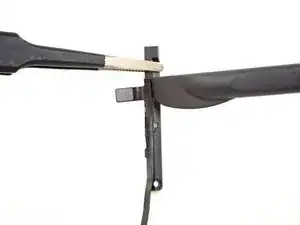

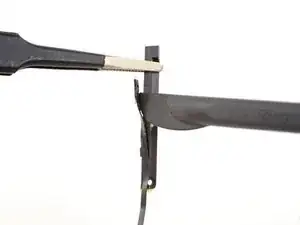

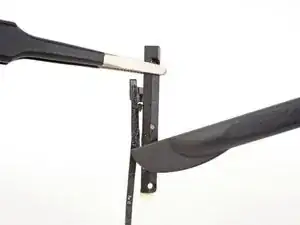

Используйте пластиковую лопатку или заострённую лопатку, чтобы аккуратно отслоить кабель кнопок громкости от кронштейна.

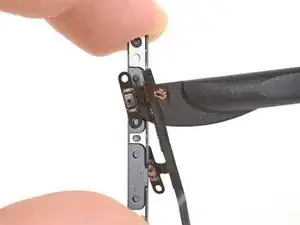

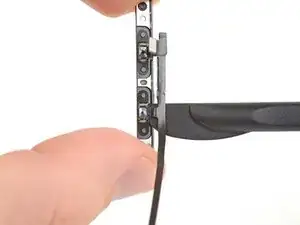

Вставьте пластик или заострённую лопатку под нижнюю кнопку громкости, чтобы отслоить её от кронштейна.

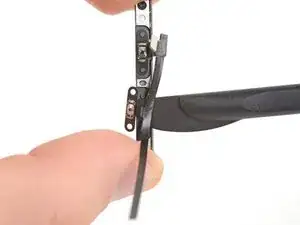

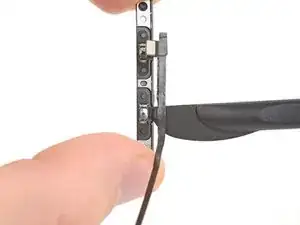

Подденьте открывающую пластинку или лопатку под верхнюю кнопку громкости и отогните её от кронштейна.

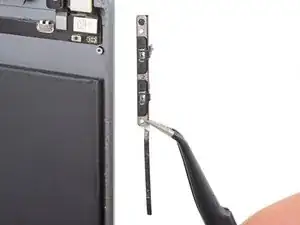

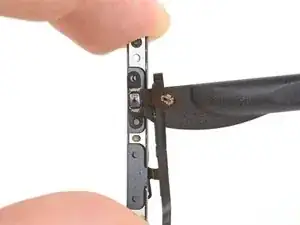

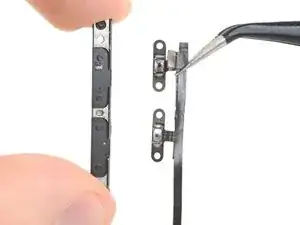

Снимите кабель кнопки громкости с кронштейна.

Сравните ваш новый заменяемый элемент с оригиналом — возможно, потребуется перенести оставшиеся компоненты или удалить защитные полосы с нового элемента перед установкой.

При обратной сборке следуйте этому руководству, если вы используете заранее вырезанную клеевую накладку для прикрепления нового кабеля к кронштейну кнопки громкости.
