Замена кабеля ЖК-дисплея Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от внешних источников питания.

Разместите ноутбук так, чтобы нижняя часть была направлена вверх.

Сдвиньте защёлку на левой стороне аккумулятора влево до щелчка.

Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте аккумулятор в сторону задней части ноутбука.

Поднимите аккумулятор вверх и отложите от ноутбука.

Ослабьте восемь закреплённых винтов в нижней крышке с помощью крестообразной отвертки Phillips #1.

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

Вы можете услышать щелчки при освобождении защёлок.

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

Вы можете услышать щелчки при освобождении защёлок.

Риск повреждения устройства: если защёлки не освобождаются легко, убедитесь, что закреплённые винты полностью ослаблены. Принудительное отжатие защёлок может привести к трещинам в нижней крышке.

Используйте лопаточку, чтобы поддеть верхний левый угол на несколько миллиметров.

Подденьте участки нижней крышки с нанесёнными логотипами портов.

Риск повреждения устройства: поддевание внутри самих портов может повредить ноутбук. Обязательно поддевать только участки крышки, выступающие за порты.

Используйте лопаточку, чтобы поддеть нижнюю крышку в нижней части отсека для внешнего аккумулятора на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отнести её от ноутбука.

Удалите два винта 3,7 мм с кронштейна кабеля ЖК-дисплея с помощью крестообразной отвертки Phillips #1.

Используйте пинцет, чтобы оторвать кронштейн кабеля ЖК-дисплея от материнской платы.

Используйте плоский конец лопаточки, чтобы отключить плоский разъём кабеля ЖК-дисплея.

Используйте пальцы, чтобы вынуть кабель из его пазов.

Используйте заострённый конец лопаточки, чтобы поднять металлическую скобу на кабеле камеры/микрофона.

Используйте плоский конец лопаточки, чтобы отсоединить разъём кабеля камеры/микрофона от его гнезда.

Используйте плоский конец лопаточки, чтобы отключить чёрный и серый коаксиальные кабели от карты Wi‑Fi.

При сборке заново подсоедините серый провод сверху, а чёрный — снизу.

Если в ноутбуке установлена карта WWAN, отсоедините красный и синий коаксиальные кабели, используя плоский конец лопаточки.

Если карта WWAN отсутствует, удалите ленту, удерживающую красный и синий коаксиальные кабели на месте.

Используйте пальцы, чтобы вынуть серый и красный коаксиальные кабели из их пазов вдоль материнской платы.

Используйте пальцы, чтобы вынуть синие и чёрные коаксиальные кабели из их разъёмов вдоль верхней части материнской платы.

Выверните четыре винта 4,7 мм в петлях крестовой отвёрткой Phillips #1.

Поднимите нижнюю часть ноутбука на несколько сантиметров, чтобы повернуть две верхние петли.

Опустите нижнюю часть ноутбука обратно.

Двумя руками поднимите нижнюю часть ноутбука от корпуса ЖК‑дисплея.

Отделите тонкую рамку LCD от остальной части дисплея руками, начиная в области между петлями.

Продолжайте отрывать рамку от левой стороны ноутбука руками.

Продолжайте отрывать рамку от нижней и правой сторон ноутбука руками.

Двумя руками поднимите рамку LCD и снимите её с ноутбука.

При сборке возможно потребуется заново нанести клей под рамку LCD.

Удалите четыре винта 3,3 мм с рамки LCD крестовой отвёрткой Phillips #1.

Используйте плоскую часть лопатки, чтобы создать зазор между рамкой и экраном, начиная в верхнем левом углу.

Продолжайте работать лопаткой по левой стороне, нижней и правой стороне ноутбука, чтобы отщёлкнуть защёлки, фиксирующие рамку к экрану.

При отщёлкивании защёлок могут быть слышны громкие щелчки; это нормально.

Двумя руками поднимите рамку и снимите её с узла дисплея.

Двумя руками приподнимите нижние углы панели дисплея

Аккуратно переверните панель дисплея.

Возможен риск повреждения устройства: кабель дисплея все ещё соединяет панель с остальной частью узла дисплея, поэтому переворачивайте панель осторожно.

Используйте острый конец лопатки, чтобы откинуть металлическую планку, фиксирующую разъём.

Используйте плоскую часть лопатки, чтобы отсоединить кабель дисплея от его гнезда.

Используйте руки, чтобы снять панель дисплея с остальной части узла дисплея.

Удалите четыре винта петли 3,2 мм крестовой отвёрткой Phillips #1.

Используйте пальцы, чтобы приподнять петлю в верхнем левом углу и отвести её от ноутбука.

Используйте пальцы, чтобы приподнять петлю в верхнем правом углу и отвести её от ноутбука.

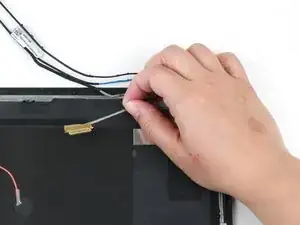

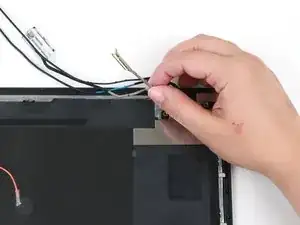

Используйте пальцы, чтобы приподнять серый кабель LCD и отвести его от ноутбука.
