Замена считывателя смарт‑карт в Lenovo ThinkPad T460

Перед началом этого руководства обязательно отключите внутреннюю батарею, выключите устройство и отсоедините все внешние источники питания.

Разместите ноутбук так, чтобы его нижняя часть была обращена вверх.

Сдвиньте защёлку на левой стороне батареи влево, пока она не зафиксируется щелчком.

Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте батарею к задней части ноутбука.

Поднимите батарею вверх и выньте её из ноутбука.

Ослабьте восемь удерживаемых винтов в нижней крышке с помощью отвертки Phillips #1.

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

При освобождении защёлок вы можете слышать щелчки.

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

При освобождении защёлок вы можете слышать щелчки.

Возможен ущерб устройству: если защёлки не снимаются легко, убедитесь, что удерживаемые винты полностью ослаблены. Принуждение защёлок к отсоединению может привести к трещинам в нижней крышке.

Используйте лопатку, чтобы поддеть верхний левый угол на несколько миллиметров.

Поднимите секции нижней крышки с напечатанными логотипами портов.

Возможен ущерб устройству: поддевание внутри самих портов может повредить ноутбук. Подденьте только те части крышки, которые выступают за порты.

Используйте лопатку, чтобы поддеть нижнюю крышку в нижней части отсека для внешней батареи на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

Используйте пинцет с притуплёнными концами, чтобы вытянуть чёрный разъём из его гнезда.

Этот разъём может быть трудным для удаления. Можно аккуратно покачивать разъём пинцетом взад‑вперёд, пока он не выйдет из гнезда.

Удалите три винта 3.7 мм с внутренней батареи с помощью отвертки Phillips #1.

Поднимите батарею руками и выньте её из ноутбука.

Удалите два винта 5 мм из динамика в нижнем правом углу с помощью отвертки Phillips #1.

Поднимите динамик рукой и извлеките его из отсека.

Провод динамика останется закреплённым на ноутбуке; его снимать не требуется.

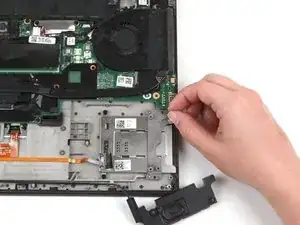

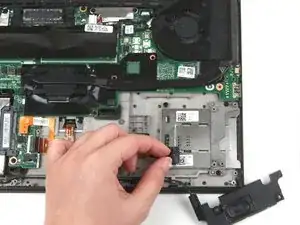

Поднимите чёрный язычок пальцами от разъёма кабеля считывателя смарт‑карт.

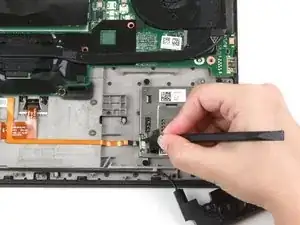

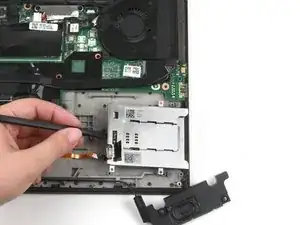

Используйте заострённый конец лопатки, чтобы открыть белую защёлку на разъёме считывателя смарт‑карт.

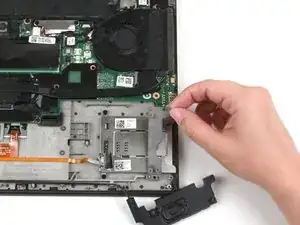

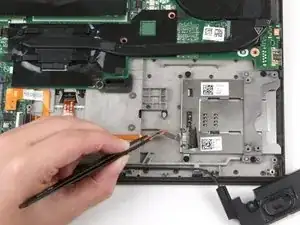

Используйте пинцет с притуплёнными концами, чтобы вынуть кабель из разъёма на считывателе смарт‑карт.

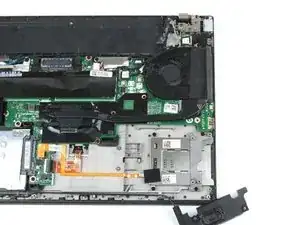

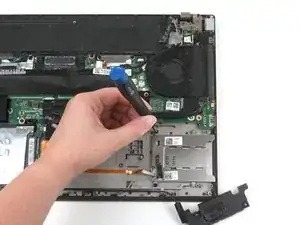

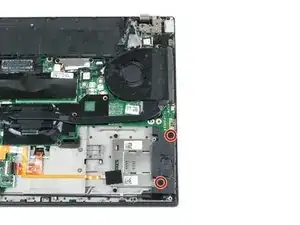

Удалите два винта 3.8 мм с кронштейна считывателя смарт‑карт с помощью отвертки Phillips #1.

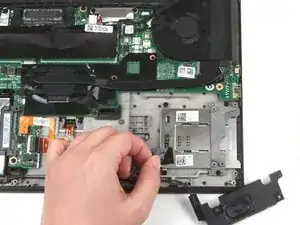

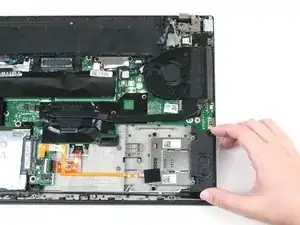

Поднимите кронштейн считывателя смарт-карт пальцами, отводя его вверх и в сторону от ноутбука.

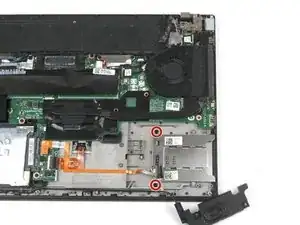

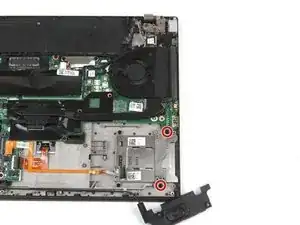

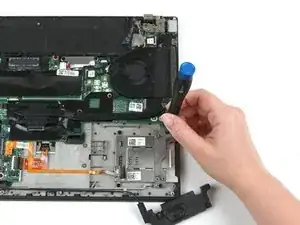

Снимите два винта 3,7 мм со считывателя смарт-карт с помощью отвертки Phillips №1.

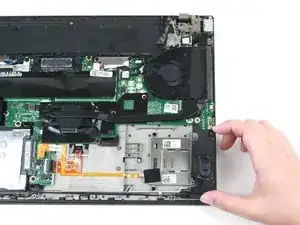

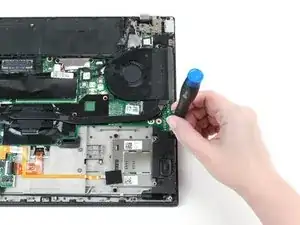

Используйте плоский конец лопатки, чтобы поддеть считыватель смарт-карт на несколько миллиметров.

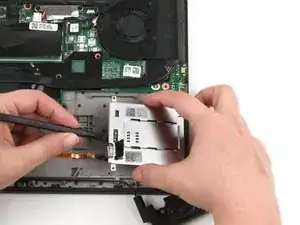

Другой рукой поднимите считыватель смарт-карт и отведите его вверх и в сторону от ноутбука.
