Замена кабеля USB-платы Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от всех внешних источников питания.

Разместите ноутбук так, чтобы его нижняя часть была направлена вверх.

Сдвиньте защёлку на левой стороне аккумулятора влево, пока она не зафиксируется щелчком.

Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте аккумулятор к задней части ноутбука.

Поднимите аккумулятор вверх и отведите его от ноутбука.

Ослабьте восемь удерживающих винтов на нижней крышке с помощью крестовой отвёртки Phillips #1.

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с левого нижнего угла.

Отожмите левый нижний угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до правого нижнего угла.

Вы можете услышать щелчки при освобождении защёлок.

Проведите лопаткой вдоль правой и верхней граней нижней крышки, чтобы освободить защёлки.

Вы можете услышать щелчки при освобождении защёлок.

Риск повреждения устройства: если защёлки не освобождаются легко, проверьте, полностью ли ослаблены удерживающие винты. Принудительное отщёлкивание защёлок может привести к трещинам в нижней крышке.

Используйте лопатку, чтобы приподнять верхний левый угол на несколько миллиметров.

Отожмите участки нижней крышки с напечатанными логотипами портов.

Риск повреждения устройства: отжим внутри самих портов может повредить ноутбук. Убедитесь, что вы отжимаете только участки крышки, выступающие за пределы портов.

Используйте лопатку, чтобы приподнять нижнюю крышку в нижней части отсека для внешнего аккумулятора на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

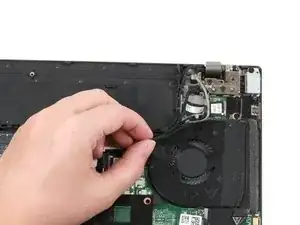

Снимите серый провод из его пазa пальцами.

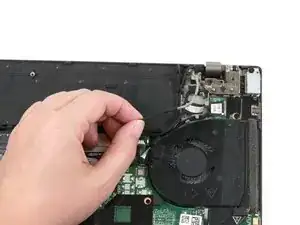

Снимите чёрный провод из его пазa пальцами.

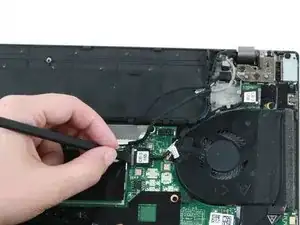

Используйте пинцет с притуплёнными кончиками, чтобы вытащить белый разъём вентилятора из его сокета на материнской плате.

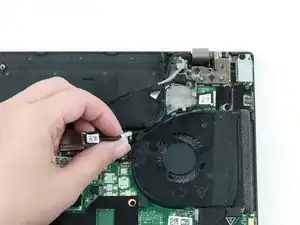

Этот разъём может быть трудно снять. Можно осторожно покачивать разъём пинцетом туда и обратно, пока он не освободится из сокета.

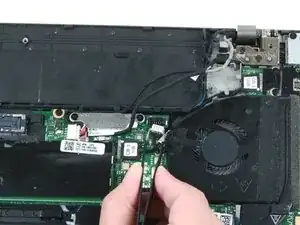

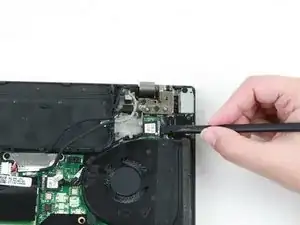

Используйте плоский конец лопатки, чтобы отсоединить USB-кабель от USB-платы.

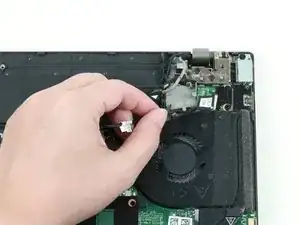

Используйте плоский конец лопатки, чтобы отсоединить USB-кабель от материнской платы.

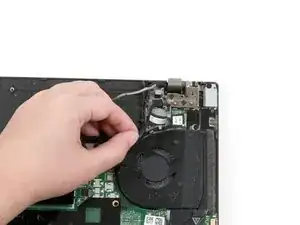

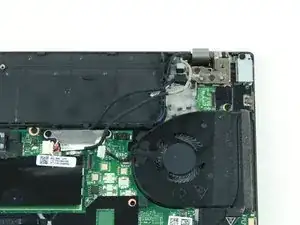

Поднимите кабель USB-платы пальцами и отведите его от ноутбука.
