Замена материнской платы Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и не подключено к внешним источникам питания.

Разместите ноутбук дном вверх.

Сдвиньте защёлку на левой стороне аккумулятора влево до щелчка.

Сдвиньте защёлку на правой стороне аккумулятора вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте аккумулятор к задней части ноутбука.

Поднимите аккумулятор и извлеките его из ноутбука.

Используйте заострённый конец лопатки, чтобы выпрессовать два резиновых стопора из отсека аккумулятора.

Разместите ноутбук верхней частью вверх.

Откройте крышку ноутбука.

Используйте заострённый конец лопатки, чтобы прижать клавиатуру к экрану, опираясь на два выреза в нижней части клавиатуры.

Ослабьте шесть удерживаемых винтов в рамке клавиатуры при помощи крестовой отвертки Phillips #0.

Эти винты трудно увидеть. Убедитесь, что вы сдвинули клавиатуру к экрану настолько, насколько это возможно, чтобы лучше увидеть винты.

Потяните клавиатуру руками вверх и на себя на несколько миллиметров, чтобы извлечь её из поддона.

Риск повреждения устройства: клавиатура всё ещё подключена к остальной части ноутбука, поэтому при подъёме будьте осторожны.

Возьмите нижний край клавиатуры руками и переверните её вверх дном, чтобы она легла на нижнюю часть ноутбука.

Риск повреждения устройства: клавиатура всё ещё подключена к остальной части ноутбука, поэтому при перевороте будьте осторожны.

Используйте пинцет с притуплённым носиком, чтобы отогнуть чёрную защёлку от разъёмов кабелей.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку, удерживающую ленточный кабель.

Используйте пинцет с притуплённым носиком, чтобы вытащить ленточный кабель из разъёма.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку, удерживающую нижний ленточный кабель.

Используйте пинцет с притуплённым носиком, чтобы вытащить ленточный кабель из разъёма.

Протяните ленточные кабели через вырез в чёрной защёлке.

Снимите чёрную защёлку с клавиатуры.

Поднимите клавиатуру руками и снимите её с ноутбука.

Ослабьте восемь удерживаемых винтов в нижней крышке при помощи крестовой отвертки Phillips #1.

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

Вы можете услышать щелчки по мере освобождения защёлок.

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

Вы можете услышать щелчки по мере освобождения защёлок.

Возможное повреждение устройства: если защёлки не отпускаются легко, убедитесь, что неподвижные винты полностью ослаблены. Принудительное отсоединение защёлок может треснуть нижнюю крышку.

Используйте лопатка, чтобы приподнять верхний левый угол на несколько миллиметров.

Подденьте участки нижней крышки с нанесёнными логотипами портов.

Возможное повреждение устройства: поддевание непосредственно внутри портов может повредить ноутбук. Поддёргивайте только те участки крышки, которые выступают за пределы портов.

Используйте лопатка, чтобы приподнять нижнюю крышку в нижней части отсека внешнего аккумулятора на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

Используйте пинцет с притуплённым концом, чтобы вытащить чёрный разъём из его гнезда.

Этот разъём может быть трудным для снятия. Можно использовать пинцет, чтобы осторожно покачивать разъём взад и вперёд, пока он не выйдет из гнезда.

Снимите три винта 3.7 мм с внутреннего аккумулятора с помощью крестовой отвёртки Phillips #1.

Поднимите аккумулятор руками и отведите его от ноутбука.

Снимите один винт 3.7 мм с левой стороны жёсткого диска с помощью крестовой отвёртки Phillips #1.

Поднимите жёсткий диск рукой на несколько миллиметров.

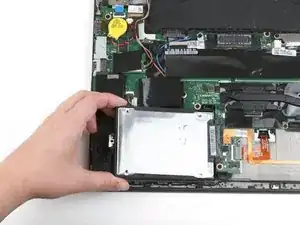

Сдвиньте жёсткий диск влево, чтобы отсоединить его от разъёма и вынуть из ноутбука.

Поднимите пальцами чёрный клапан, закрывающий оперативную память.

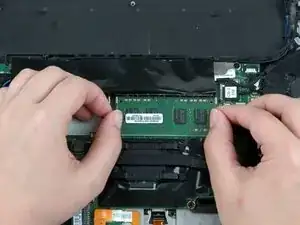

Сдвиньте пальцами металлические защёлки по обоим концам первой планки оперативной памяти наружу.

Планка оперативной памяти приподнимется на несколько миллиметров.

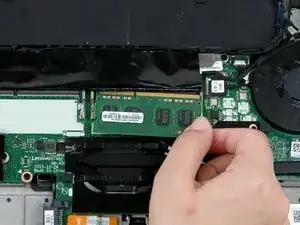

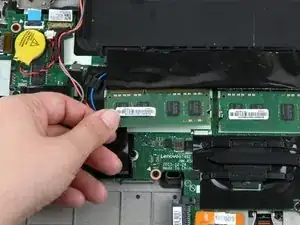

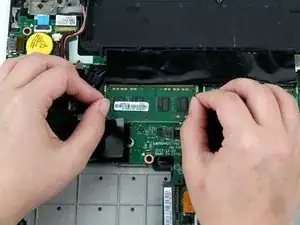

Поднимите планку оперативной памяти пальцами из её гнезда и выньте из ноутбука.

Сдвиньте пальцами металлические защёлки по обоим концам второй планки оперативной памяти наружу.

Планка оперативной памяти приподнимется на несколько миллиметров.

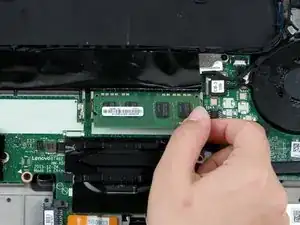

Поднимите планку оперативной памяти пальцами из её гнезда и выньте из ноутбука.

Поднимите пальцами чёрный клапан, закрывающий сетевую карту Wi‑Fi.

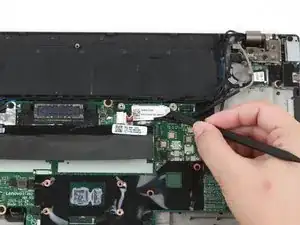

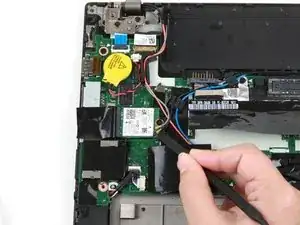

Используйте плоский конец лопатки, чтобы отсоединить серый и чёрный коаксиальные провода от сетевой карты Wi‑Fi.

При сборке снова подсоедините серый провод сверху, а чёрный — снизу.

Снимите один винт 3.7 мм с правой стороны сетевой карты Wi‑Fi с помощью крестовой отвёртки Phillips #1.

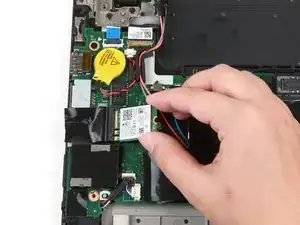

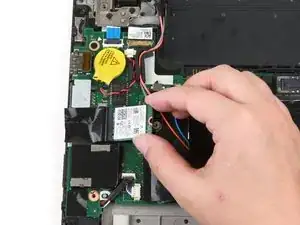

Поднимите сетевую карту Wi‑Fi пальцами и выньте её из слота.

В этом ноутбуке нет WWAN‑карты, но если она есть в вашем устройстве, выполните те же действия, указанные в шагах 32–35, чтобы её снять.

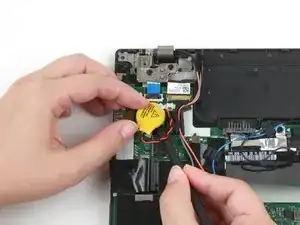

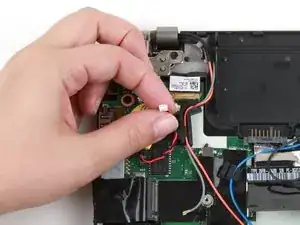

Используйте пинцет с притуплённым концом, чтобы вытащить белый разъём батарейки CMOS из его гнезда.

Этот разъём может быть трудным для снятия. Можно использовать пинцет, чтобы осторожно покачивать разъём взад и вперёд, пока он не выйдет из гнезда.

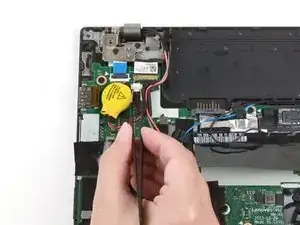

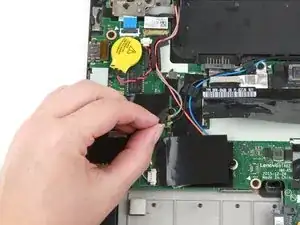

Вытяните пальцами связанный красный и чёрный провод из его слота.

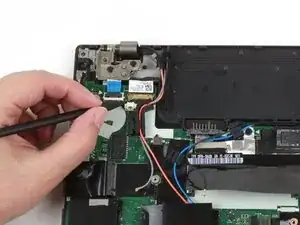

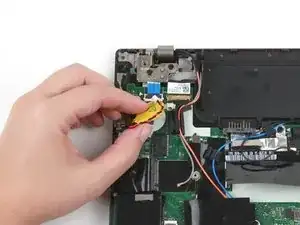

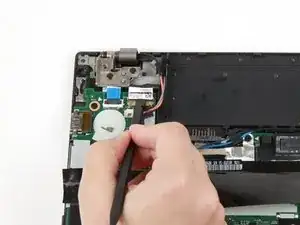

Подденьте батарею CMOS плоским концом лопатки.

Возможно, потребуется ослабить клей под батареей с помощью лопатки, прежде чем батарея сможет быть извлечена.

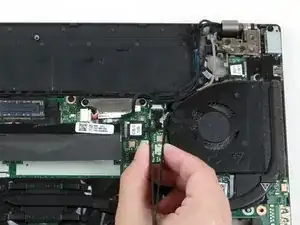

Используйте пинцет с притуплёнными концами, чтобы вытащить белый разъём вентилятора из его гнезда на материнской плате.

Этот разъём может быть трудно снять. Вы можете использовать пинцет, чтобы аккуратно расшевелить разъём взад-вперёд, пока он не выйдет из гнезда.

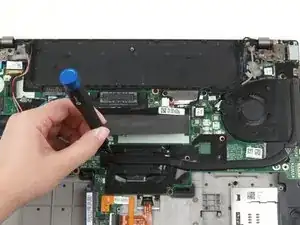

Используйте крестовую отвёртку Phillips #1, чтобы ослабить первую пару удерживаемых винтов на узле вентилятора крест-накрест.

Используйте крестовую отвёртку Phillips #1, чтобы ослабить вторую пару удерживаемых винтов на узле вентилятора крест-накрест.

При сборке затягивайте винты тем же крестовым узором.

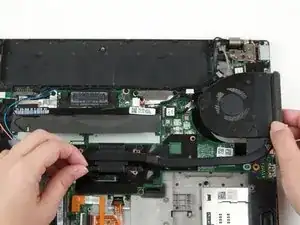

Поднимите узел вентилятора руками вверх и от корпуса ноутбука.

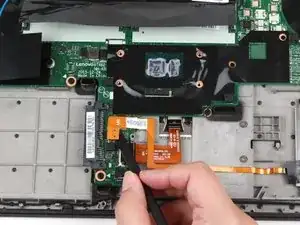

Используйте плоский конец лопатки, чтобы отсоединить USB-кабель от материнской платы.

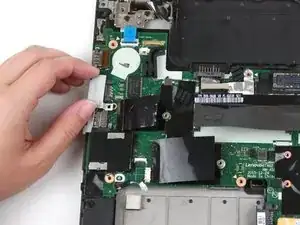

Используйте пальцы, чтобы отвести отсоединённую часть USB-кабеля от материнской платы.

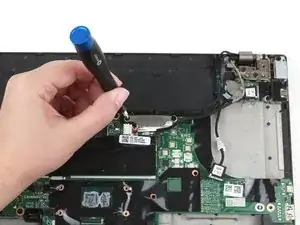

Удалите два винта 3.7 мм с кронштейна кабеля ЖК-дисплея с помощью крестовой отвёртки Phillips #1.

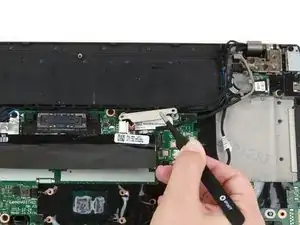

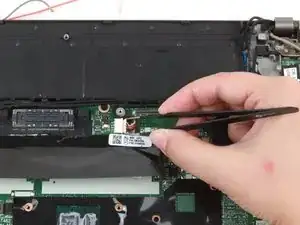

Используйте пинцет, чтобы поднять кронштейн кабеля ЖК-дисплея и отвести его от материнской платы.

Используйте плоский конец лопатки, чтобы отключить разъём плоского кабеля ЖК-дисплея с плоской верхней частью.

Используйте остроконечный конец лопатки, чтобы приподнять металлическую скобу на кабеле камеры/микрофона.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля камеры/микрофона от его гнезда.

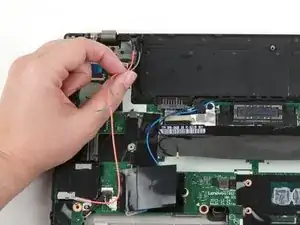

Используйте пальцы, чтобы извлечь серые и красные коаксиальные кабели из их разъёмов вдоль материнской платы.

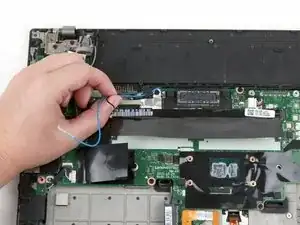

Используйте пальцы, чтобы извлечь синие и чёрные коаксиальные кабели из их разъёмов вдоль верхней части материнской платы.

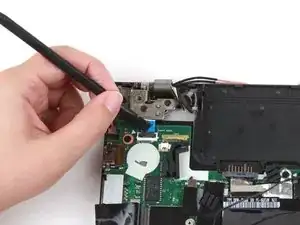

Используйте плоский конец лопатки, чтобы отогнуть защёлку, фиксирующую кабель кнопки питания.

Используйте пинцет с притуплёнными концами, чтобы выдвинуть кабель кнопки питания из его разъёма на материнской плате.

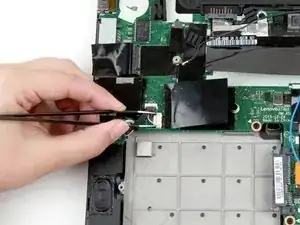

Используйте пинцет с притуплёнными концами, чтобы вытащить белый разъём динамика из его гнезда на материнской плате.

Этот разъём может быть трудно снять. Вы можете использовать пинцет, чтобы аккуратно расшевелить разъём взад-вперёд, пока он не выйдет из гнезда.

В этом ноутбуке нет считывателя отпечатков пальцев.

Если в вашем ноутбуке есть считыватель отпечатков пальцев, используйте плоский конец лопатки, чтобы приподнять чёрную язычок и вытащить кабель из его разъёма на материнской плате.

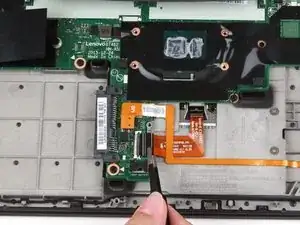

Используйте плоский конец лопатки, чтобы отогнуть защёлку, фиксирующую ленточный кабель трекпада.

Используйте пинцет с притуплёнными концами, чтобы вытащить ленточный кабель из его разъёма.

Используйте плоский конец лопатки, чтобы отключить кабель смарт-карты от материнской платы.

Используйте пинцет с притуплёнными концами, чтобы вытащить белый кабель питания постоянного тока из его гнезда на материнской плате.

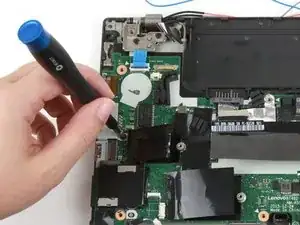

Удалите шесть винтов 3.7 мм с материнской платы с помощью крестовой отвёртки Phillips #1.

Удалите один винт 5,6 мм с кронштейна Ethernet/USB с помощью отвертки Phillips #1.

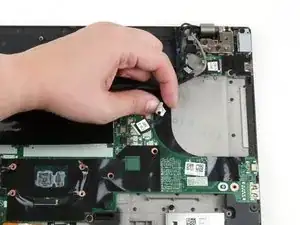

Сдвиньте кронштейн влево и от материнской платы, используя пальцы.

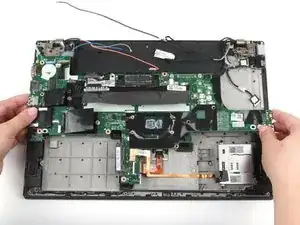

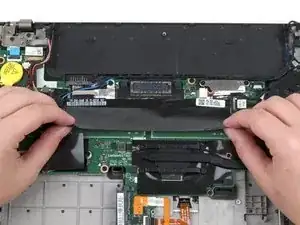

Двумя руками аккуратно тяните материнскую плату прямо вверх и от корпуса ноутбука.
