Замена кабеля считывателя смарт-карт Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что вы отключили внутреннюю батарею, выключили устройство и отключили все внешние источники питания.

Положите ноутбук так, чтобы его нижняя сторона была направлена вверх.

Сдвиньте защёлку на левой стороне батареи влево до щелчка.

Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте батарею в направлении задней части ноутбука.

Поднимите батарею и удалите её из ноутбука.

Ослабьте восемь законтренных винтов в нижней крышке с помощью отвертки Phillips #1.

Вставьте плоский край лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

При освобождении защёлок вы можете услышать щелчки.

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

При освобождении защёлок вы можете услышать щелчки.

Возможен риск повреждения устройства: если защёлки не освобождаются легко, убедитесь, что законтренные винты полностью ослаблены. Принудительное отделение защёлок может треснуть нижнюю крышку.

Используйте лопатку, чтобы приподнять верхний левый угол на несколько миллиметров.

Подденьте участки нижней крышки с отпечатанными логотипами портов.

Возможен риск повреждения устройства: поддевание внутри самих портов может повредить ноутбук. Поднимайте только те участки крышки, которые выступают за порты.

Используйте лопатку, чтобы приподнять нижнюю часть крышки в нижней части отсека внешней батареи на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и снять её с ноутбука.

Используйте пинцет с тупыми губками, чтобы вытянуть чёрный разъём из его гнезда.

Этот разъём может быть трудно снять. Можно аккуратно покачивать разъём пинцетом вперёд-назад, пока он не выйдет из гнезда.

Снимите три винта 3,7 мм с внутренней батареи с помощью отвертки Phillips #1.

Поднимите батарею руками и извлеките её из ноутбука.

Снимите два винта 5 мм с динамика в нижнем правом углу с помощью отвертки Phillips #1.

Поднимите динамик рукой и извлеките его из отсека.

Провод динамика останется закреплённым в ноутбуке; снимать провод не нужно.

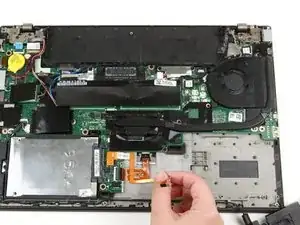

Поднимите чёрный язычок пальцами от разъёма кабеля считывателя смарт-карт.

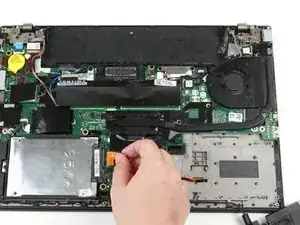

Используйте острый конец лопатки, чтобы открыть белый зажим на разъёме считывателя смарт-карт.

Используйте пинцет с тупыми губками, чтобы вынуть кабель из разъёма на считывателе смарт-карт.

Удалите два винта 3,8 мм с крепления считывателя смарт-карт крестовой отверткой #1.

Поднимите крепление считывателя смарт-карт пальцами вверх и от корпуса ноутбука.

Удалите два винта 3,7 мм со считывателя смарт-карт крестовой отверткой #1.

Используйте плоский конец лопатки, чтобы приподнять считыватель смарт-карт на несколько миллиметров.

Другой рукой поднимите считыватель смарт-карт и отведите его от корпуса ноутбука.

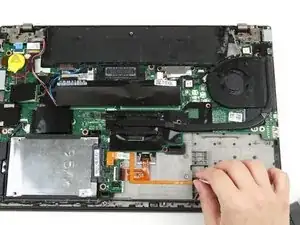

Пальцами приподнимите кабель считывателя смарт-карт и отсоедините его от разъёма на материнской плате.
