Замена динамиков Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что внутренняя батарея отключена, устройство выключено и отсоединено от всех внешних источников питания.

Разместите ноутбук так, чтобы его нижняя часть была направлена вверх.

Сдвиньте защёлку на левой стороне батареи влево, пока она не зафиксируется щелчком.

Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте батарею к задней части ноутбука.

Поднимите батарею и отведите её от ноутбука.

Ослабьте восемь фиксированных винтов в нижней крышке с помощью крестообразной отвертки Phillips #1.

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

При освобождении защёлок вы можете услышать щелчки.

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

При освобождении защёлок вы можете услышать щелчки.

Риск повреждения устройства: если защёлки не отсоединяются легко, убедитесь, что фиксированные винты полностью ослаблены. Принудительное отсоединение защёлок может треснуть нижнюю крышку.

Используйте лопатку, чтобы поддеть верхний левый угол на несколько миллиметров.

Подденьте секции нижней крышки с напечатанными логотипами разъёмов.

Риск повреждения устройства: поддевание внутри самих разъёмов может повредить ноутбук. Поддевайте только те участки крышки, которые выступают за пределы разъёмов.

Используйте лопатку, чтобы поддеть нижнюю крышку в нижней части отсека внешней батареи на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

Используйте пинцет с тупыми концами, чтобы вытащить чёрный разъём из его сокета.

Этот разъём может быть трудно снять. Можно использовать пинцет, чтобы аккуратно покачивать разъём взад-вперёд, пока он не выйдет из сокета.

Удалите три винта длиной 3,7 мм из внутренней батареи, используя крестообразную отвертку Phillips #1.

Поднимите батарею руками и отведите её от ноутбука.

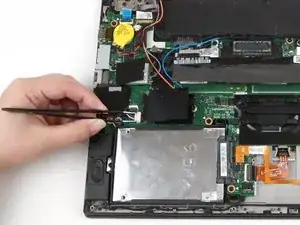

Используйте пинцет с тупыми концами, чтобы вытащить белый разъём динамика из его сокета на материнской плате.

Этот разъём может быть трудно снять. Можно использовать пинцет, чтобы аккуратно покачивать разъём взад-вперёд, пока он не выйдет из сокета.

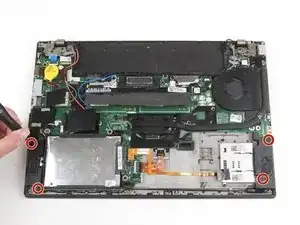

Удалите четыре винта длиной 5 мм с левого и правого динамиков с помощью крестообразной отвертки Phillips #1.

Поднимите рукой динамик, расположенный слева от жёсткого диска.

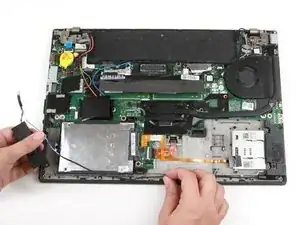

Пальцами снимите провод динамика с зажимов вдоль нижней части ноутбука.

Поднимите динамик справа от отсека внутренней батареи другой рукой.

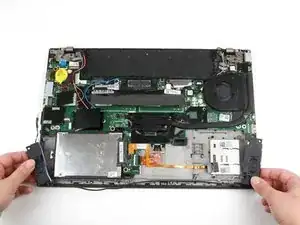

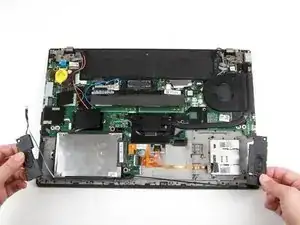

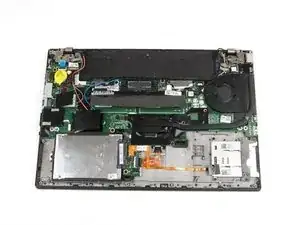

Поднимите оба динамика и отведите их от ноутбука.
