Замена левого триггера (L2) в Steam Deck OLED

Включите ваш Steam Deck и дайте батарее разрядиться ниже 25% перед началом ремонта, так как заряженная литий-ионная полимерная батарея может быть опасна в случае случайного повреждения.

В качестве дополнительной меры предосторожности Valve рекомендует поставить ваш Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних ремонтов. Прочитайте, как это сделать здесь.

Выключите ваш Steam Deck и отключите все кабели.

Если у вас установлен microSD-карт, обязательно удалите его перед тем, как открывать Steam Deck. Если вы попытаетесь снять заднюю крышку с установленной картой, она может сломаться пополам.

Во время вашего ремонта может быть полезно положить Steam Deck лицом вниз в его чехол, чтобы proteger стики и предотвратить их раскачивание.

Используйте отвертку Torx T6 для удаления восьми винтов длиной 5.8 мм, крепящих заднюю крышку.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он вернётся точно на своё место.

Вставьте открывающий пластик под углом вверх между задней крышкой и передней оболочкой рядом с одним из триггеров.

Если вы не можете вставить свой пластик здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED перед тем, как сдвинуть его к ручке.

Сдвиньте ваш пластик вдоль края ручки, чтобы освободить защелки, крепящие её к передней оболочке.

Вставьте свой пластик и сдвиньте его вдоль верхних и нижних краёв, пока задняя крышка не станет свободной.

Удерживайте незащёлкнутую ручку и потяните её от передней оболочки, чтобы освободить остальные защелки.

Снимите заднюю крышку.

Удерживайте язычок подключения кабеля батареи, расположенный слева от батареи.

Убедительно потяните кабель батареи прямо от щита материнской платы (в сторону батареи), чтобы отключить его.

Этот пакетный кабель довольно жесткий. Если у вас возникают трудности, повторно схватите язычок ближе к головке разъёма и осторожно переместите его в стороны, пока тянете.

Если язычок кабеля ощущается хрупким или рвётся в процессе, снимите щит материнской платы и отключите кабель с помощью пластикового инструмента.

Когда кабель батареи освободится, он может приподнять щит материнской платы. Не переживайте, это не повредит ничего.

Во время разборки, пропустите следующие четыре шага.

Во время сборки:

Переустановите два винта длиной 3.8 мм для крепления щита материнской платы.

Переподключите разъём межсоединительного кабеля ZIF.

Во время сборки:

Используйте плоский конец пластикового инструмента, чтобы вставить разъём батареи в его гнездо на материнской плате.

Во время сборки:

Используйте отвертку Torx T6, чтобы удалить два винта длиной 3.8 мм, крепящих щит материнской платы.

Поднимите верхний край щита материнской платы и переверните его через нижний край рамки, вдали от материнской платы.

Будьте осторожны, чтобы не согнуть или не повредить кабель.

Во время сборки, следуйте этому шагу и четырем вышеупомянутым шагам, чтобы подключить батарею.

На этом этапе сборки вы отключите межсоединительный кабель, чтобы освободить щит материнской платы.

Используйте пластиковый инструмент, чтобы поднять маленький белый фиксатор на разъёме межсоединительного кабеля правой кнопочной платы ZIF.

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и аккуратно вытянуть его прямо из гнезда, чтобы отключить его.

Язычок может быть подписан как C‑R.

Левый триггер находится с правой стороны, когда вы работаете с OLED-версией Steam Deck, так как она лежит вверх дном.

Триггер зацепляется на двух крепежах на корпусе, которые также служат в качестве петли.

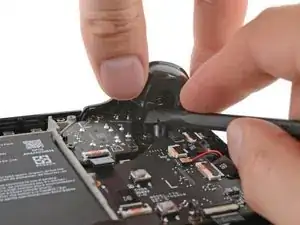

Поместите плоский конец лопатки на внутренний край левого зажима триггера.

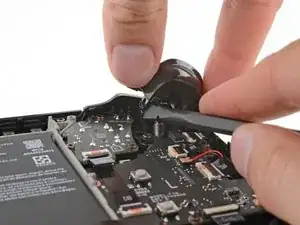

Используя пальцы, толкайте триггер влево, в то время как вставляете лопатку между зажимом и крепежом.

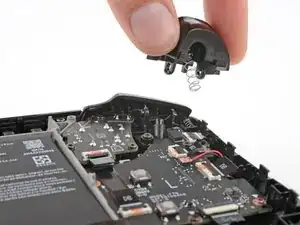

Используйте лопатку, чтобы pivot зажим триггера в сторону, отдалив его от крепежа и подняв вверх, чтобы освободить его.

Во время сборки сначала зацепите правый крепеж. Как только он будет на месте, надавите на триггер, чтобы зацепить левый крепеж, издав слышимый "щелчок".

Убедитесь, что пружина триггера правильно выровнена. Проверьте действие триггера перед продолжением сборки.
