Замена аудиоплаты Steam Deck OLED

Включите ваш Steam Deck и позвольте аккумулятору разрядиться ниже 25% перед началом ремонта, так как заряженный литий-ионный полимерный аккумулятор может быть опасен, если случайно проколоть.

В качестве дополнительной меры предосторожности Valve рекомендует переключить ваш Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних ремонтов. Читать, как это сделать, здесь.

Выключите ваш Steam Deck и отключите все кабели.

Если у вас установлена карта microSD, обязательно извлеките ее перед открытием Steam Deck. Если вы попытаетесь снять заднюю крышку с установленной картой, она может сломаться пополам.

Во время ремонта может быть полезно положить Steam Deck лицом вниз в его чехол, чтобы защитить джойстики и предотвратить их раскачивание.

Используйте биту T6 Torx, чтобы удалить восемь винтов длиной 5.8 мм, фиксирующих заднюю крышку.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он вернется на место.

Вставьте открывающий инструмент под углом вверх между задней крышкой и передней частью, рядом с одним из триггеров.

Если вы не можете вставить инструмент здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, прежде чем скользить к ручке.

Проведите инструментом вдоль края ручки, чтобы освободить зажимы, фиксирующие его к передней части.

Снова вставьте инструмент и проведите им по верхнему и нижнему краям, пока задняя крышка не начнет быть свободной.

Удерживайте незакрепленную ручку и потяните ее от передней части, чтобы освободить оставшиеся зажимы.

Снимите заднюю крышку.

Удерживайте за петлю кабеля аккумулятора, которая находится слева от аккумулятора.

Убедительно потяните кабель аккумулятора прямо от щита материнской платы (в сторону аккумулятора), чтобы отключить его.

Этот скрученный кабель довольно жесткий. Если у вас возникли сложности, снова схватите петлю ближе к головке разъема и аккуратно покачайте ее из стороны в сторону, пока тянете.

Если петля кабеля выглядит хрупкой или рвется в процессе, снимите щит материнской платы и отключите кабель с помощью лопатки.

Когда кабель аккумулятора освободится, он может поднимать щит материнской платы. Не переживайте, это ничего не повредит.

Во время разборки пропустите следующие четыре шага.

Во время сборки:

Установите два винта длиной 3.8 мм, чтобы закрепить щит материнской платы.

Подключите разъем кабеля связи ZIF.

Во время сборки:

Используйте плоский конец лопатки, чтобы вставить разъем аккумулятора в его гнездо на материнской плате.

Во время сборки:

Используйте биту T6 Torx, чтобы удалить два винта длиной 3.8 мм, фиксирующих щит материнской платы.

Поднимите верхний край щита материнской платы и переверните его через нижний край рамки, вдали от материнской платы.

Будьте осторожны, чтобы не повредить кабель.

Во время сборки выполните этот шаг и вышеописанные четыре шага, чтобы повторно подключить аккумулятор.

На этом этапе сборки вы отключите кабель связи, чтобы освободить щит материнской платы.

Используйте лопатку, чтобы приподнять маленький белый фиксатор на разъеме кабеля связи кнопочной платы.

Используйте пинцет или пальцы, чтобы схватить петлю кабеля и выдернуть его напрямую из разъема, чтобы отключить.

Петля может быть помечена C‑R.

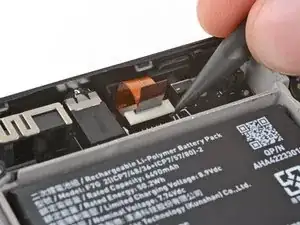

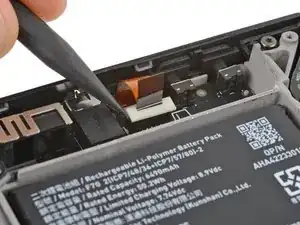

Используйте пальцы или лопатку, чтобы аккуратно надавить на разные стороны белого фиксирующего таба, чтобы поднять его и освободить кабель.

Будьте осторожны, чтобы не согнуть разъем.

Во время сборки аккуратно нажмите вниз на фиксирующий таб, чтобы закрепить кабель.

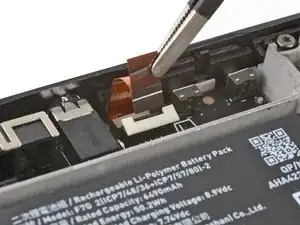

Используйте пинцет или пальцы, чтобы вытащить кабель аудиоплаты из разъема, чтобы отключить его.

С освобожденным фиксатором кабель выскользнет с небольшим сопротивлением. Если этого не происходит, проверьте, что белый фиксатор полностью освобожден.

Во время сборки убедитесь, что фиксатор находится в поднятом, разблокированном положении перед вставкой кабеля.

Используйте отвертку Torx T6, чтобы удалить три винта длиной 3,7 мм, фиксирующие аудиоплату.

К металлической скобе и антенне приклеен к medioframework, сразу слева от аудиоплаты.

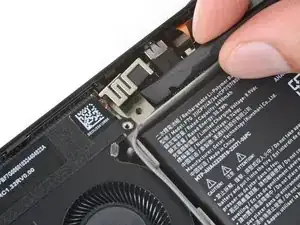

Вставьте плоский конец лопатки между правым краем металлической скобы и средней рамой.

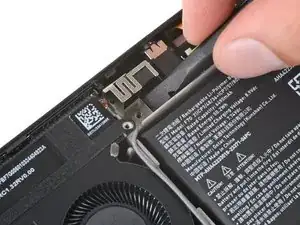

Подденьте с постоянной силой, чтобы отделить скобу от средней рамы.

В зависимости от возраста вашего устройства, для этого может потребоваться больше или меньше усилий. Если это кажется упрямым, слегка нагрейте его с помощью фена или теплового пистолета.

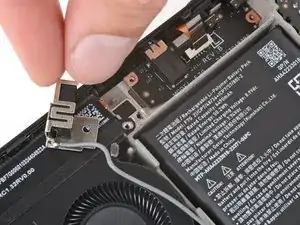

Возьмите скобу и антенну и переместите их влево, чтобы освободить место для аудиоплаты.

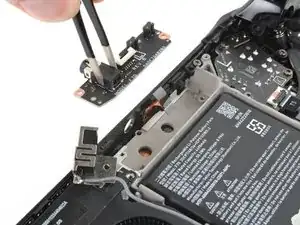

Используйте пинцет или пальцы, чтобы взять аудиоплату за разъем для наушников.

Поверните аудиоплату вверх и вдали от края рамки.

Удалите аудиоплату.
