Замена правого аналогового стика Steam Deck OLED

Включите Steam Deck и дождитесь, пока заряд аккумулятора не упадёт ниже 25% перед началом ремонта, так как заряженный литий‑полимерный аккумулятор может быть опасен при случайной проколке.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Узнайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена microSD‑карта, обязательно извлеките её перед снятием задней крышки. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда удобно класть Steam Deck лицевой стороной вниз в чехле, чтобы защитить стики и предотвратить их дребезжание.

Используйте отвёртку Torx T6, чтобы вынуть восемь винтов длиной 5.8 мм, фиксирующих заднюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Вставьте медиатор под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если медиатор не входит здесь, попробуйте вдоль верхней или нижней кромки Steam Deck OLED, прежде чем сдвигать его в сторону рукояти.

Проводите медиатором вдоль кромки рукояти, чтобы освободить защёлки, фиксирующие её к передней панели.

Повторно вставьте медиатор и проведите им вдоль верхних и нижних кромок, пока задняя крышка не станет свободной.

Схватите освобождённую рукоять и потяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмитесь за язычок кабеля аккумулятора, расположенный слева от батареи.

Резко потяните кабель аккумулятора прямо от экрана защиты материнской платы (в сторону аккумулятора), чтобы отключить его.

Этот соединённый кабель довольно жёсткий. Если возникают трудности, возьмитесь за язычок ближе к головке разъёма и аккуратно двигайте его из стороны в сторону при вытягивании.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран защиты материнской платы и отсоедините кабель с помощью лопатки.

Когда кабель аккумулятора освободится, он может приподнять экран защиты материнской платы. Не волнуйтесь, это не повредит устройство.

Во время разборки пропустите следующие три шага.

Во время сборки:

Установите два винта длиной 3.8 мм, чтобы зафиксировать экран защиты материнской платы.

Подключите ZIF‑разъём кабеля связи.

Во время сборки:

Используйте плоский конец лопатки, чтобы вставить разъём аккумулятора в его гнездо на материнской плате.

При сборке выполните этот шаг и три предыдущих шага, чтобы заново подключить аккумулятор.

Используйте отвёртку Torx T6, чтобы вынуть два винта длиной 3.8 мм, фиксирующих экран защиты материнской платы.

Поднимите верхний край экрана защиты материнской платы и отогните его через нижний край рамки, отводя от материнской платы.

Будьте осторожны, чтобы не перегнуть и не растянуть кабель.

Используйте острый конец лопатки, чтобы поднять небольшой фиксирующий язычок на ZIF‑разъёме правого аналогового стика.

Язычок этого разъёма может быть помечен как TS.

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и вынуть разъём прямо из гнезда, чтобы отключить его.

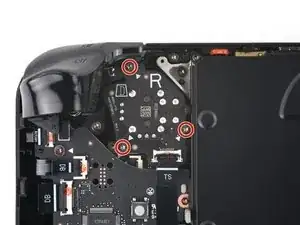

Используйте отвёртку Torx T6, чтобы вынуть три винта длиной 5.9 мм, фиксирующие правый аналоговый стик.

При сборке держите Steam Deck OLED поднятым над рабочей поверхностью, чтобы он не опирался на стик при затягивании винтов.

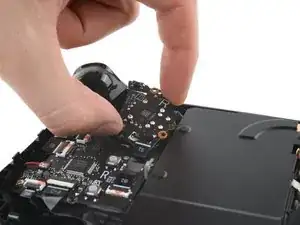

Возьмитесь за кромки платы со стикером и поверните её по часовой стрелке, чтобы освободить триггер.

Снимите аналоговый стик.
