Замена левого тачпада Steam Deck OLED

Консоли

Используйте это руководство, чтобы заменить левый тачпад на вашем Steam Deck OLED. Сам тачпад является частью более крупного модуля, включающего тактильную отдачу, и должен заменяться как единое целое.

Хотя процедура схожа, следуйте этому руководству, чтобы заменить правый тачпад.

Не забывайте соблюдать общие правила защиты от электростатического разряда (ESD) при ремонте устройства.

Эти шаги описывают только физическое снятие и замену тачпада консоли. Вам могут понадобиться дополнительные программные средства и процедуры калибровки, чтобы новый тачпад работал как положено.

Шаг 1

Включите Steam Deck и дождитесь разрядки аккумулятора ниже 25% перед началом ремонта, так как заряженный литий‑полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует установить Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Узнать, как это сделать.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена карта microSD, обязательно выньте её перед открытием корпуса. Попытка снять заднюю крышку с установленной картой может привести к её перелому пополам.

Во время ремонта иногда удобно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить аналоговые стики и предотвратить их шатание.

Шаг 2

Используйте отвертку T6 Torx, чтобы вывернуть восемь винтов длиной 5,8 мм, фиксирующих заднюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Шаг 3

Вставьте открывающую пластину под углом вверх между задней крышкой и передней половиной корпуса рядом с одним из спусковых крючков.

Если не удаётся вставить пластину здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, прежде чем сдвигать её в направлении ручки.

Проведите пластиной вдоль края ручки, чтобы освободить защёлки, фиксирующие её к передней половине корпуса.

Шаг 4

Заново вставьте пластину и проведите ею вдоль верхнего и нижнего краёв, пока задняя крышка не начнёт ощущаться свободной.

Шаг 5

Схватите незастёгнутую ручку и оттяните её от передней половины корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Шаг 6

Возьмите за язычок кабеля батареи, расположенный слева от аккумулятора.

Сильно потяните кабель батареи прямо от экрана материнки (в направлении аккумулятора), чтобы отключить его.

Этот комплектный кабель довольно жёсткий. Если возникают трудности, захватите язычок ближе к контакту и аккуратно проводите его из стороны в сторону при вытягивании.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран материнки и отсоедините кабель с помощью лопатки.

Когда кабель батареи освободится, он может приподнять экран материнки. Не беспокойтесь — это не повредит ничего.

Шаг 7

При разборке пропустите следующие четыре шага.

При сборке:

Установите на место два винта длиной 3,8 мм, чтобы зафиксировать экран материнки.

Подключите ZIF‑разъём межсоединительного кабеля.

Шаг 8

При сборке:

Используйте плоский конец лопатки, чтобы вставить разъём батареи в его гнездо на материнской плате.

Шаг 9

При сборке:

С помощью отвертки T6 Torx выверните два винта длиной 3,8 мм, фиксирующих экран материнки.

Поднимите верхний край экрана материнки и переверните его через нижний край рамы, отведя от материнской платы.

Будьте осторожны, чтобы не перегнуть и не повредить кабель.

Шаг 10

При сборке выполните этот шаг и четыре предыдущих, чтобы повторно подключить батарею.

На этом этапе сборки вы отключите межсоединительный кабель, чтобы освободить экран материнки.

Используйте лопатку, чтобы поднять небольшую белую фиксирующую защёлку на ZIF‑разъёме межсоединительного кабеля правой кнопочной платы.

Используйте пинцет или пальцы, чтобы захватить язычок кабеля и вытащить его прямо из гнезда для отключения.

Язычок может быть маркирован C‑R.

Шаг 11

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую защёлку на левом ZIF‑разъёме аналогового стика .

Язычок этого разъёма может быть помечен как TS.

Используйте пинцет или пальцы, чтобы захватить язычок кабеля и вытащить разъём прямо из гнезда для отключения.

Шаг 12

Используйте лопатку, чтобы отогнуть маленькую белую фиксирующую планку вверх на ZIF‑разъёме кабеля межплатного соединения левой платы кнопок.

Шаг 13

Отогните вверх маленькую чёрную фиксирующую планку на ZIF‑разъёме кабеля левого аналогового стика.

Полоска для вытягивания на этом разъёме может быть маркирована DB.

Потяните разъём прямо из гнезда, чтобы отключить его.

Шаг 14

Отогните вверх маленькую фиксирующую планку на ZIF‑разъёме крестовины (D‑pad), расположенном в правом верхнем углу.

Полоска для вытягивания на этом разъёме может быть маркирована DPAD.

Потяните разъём прямо из гнезда, чтобы отключить его.

Шаг 15

Отогните вверх маленькую фиксирующую планку на ZIF‑разъёме кабеля платы тачпада, расположенном сразу ниже предыдущего.

Полоски для вытягивания на остальных ZIF‑разъёмах в этой процедуре могут быть маркированы DB.

Поднимите разъём до освобождения его держателей и потяните прямо, чтобы отключить.

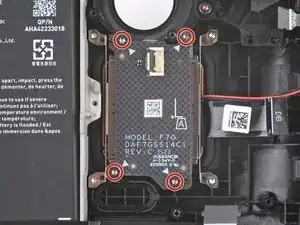

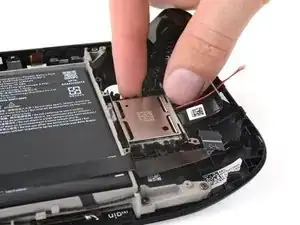

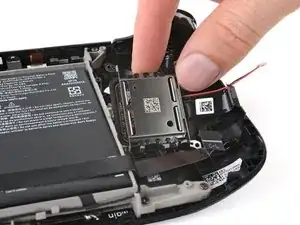

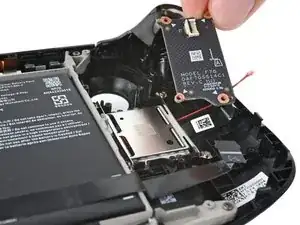

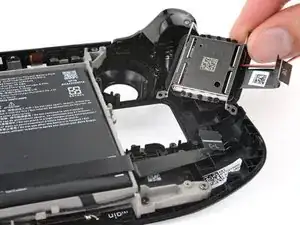

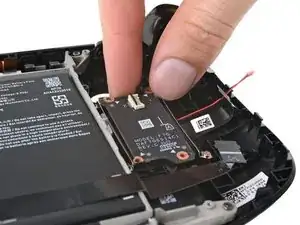

Шаг 16

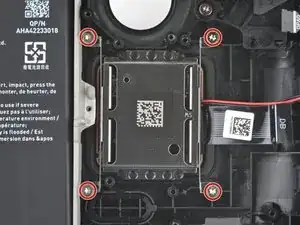

Если вы не заменяете плату кнопок, можно оставить этот кабель подключённым и отложить плату на правую сторону корпуса после снятия винтов.

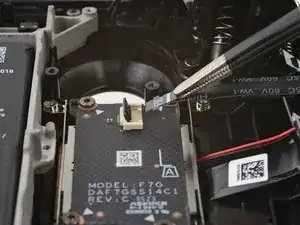

Будьте осторожны при отключении тактильного привода: кабели и разъём очень хрупкие. Подденьте только основание белого разъёма, не тяните за кабели и не давите на гнездо.

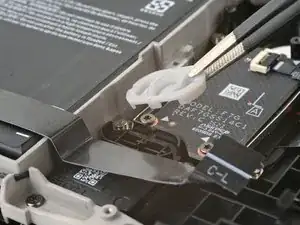

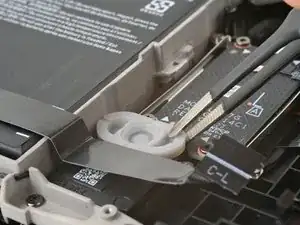

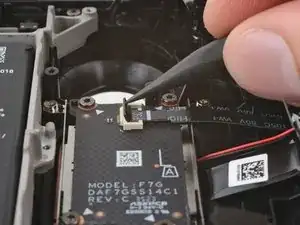

Вставьте кончик лопатки под «шею» разъёма кабеля тактильного привода.

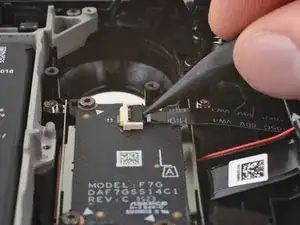

Аккуратно подденьте вверх, чтобы отключить его.
