Замена кнопки меню Steam Deck OLED

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Читать инструкцию здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена карта microSD, обязательно извлеките её перед открытием корпуса. При попытке снять заднюю крышку с вставленной картой она может сломаться пополам.

Во время ремонта иногда удобно положить Steam Deck экраном вниз в чехол, чтобы защитить джойстики и предотвратить люфт.

Используйте отвертку Torx T6, чтобы выкрутить восемь винтов длиной 5.8 мм, крепящих заднюю крышку.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Вставьте медиатор под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если медиатор не вставляется здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, затем сдвиньте его в сторону рукояти.

Проведите медиатором вдоль края рукояти, чтобы освободить защёлки, фиксирующие её с передней панелью.

Вставьте медиатор снова и проведите им вдоль верхнего и нижнего краёв, пока задняя крышка не начнёт свободно двигаться.

Схватите освобождённую рукоять и потяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмите за язычок кабеля батареи, расположенный слева от аккумулятора.

Сильным и ровным движением тяните кабель батареи прямо от экрана‑платы (в сторону батареи), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если возникают трудности, захватите язычок ближе к контакту и аккуратно перемещайте его из стороны в сторону, пока тянете.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран‑щит материнской платы и отключите кабель при помощи медиатора.

Когда кабель батареи освободится, он может приподнять экран‑щит материнской платы. Не волнуйтесь — это не повредит устройство.

При разборке пропустите следующие три шага.

При сборке:

Установите два винта длиной 3.8 мм для крепления экран‑шита материнской платы.

Подключите ZIF‑коннектор межсоединительного кабеля.

При сборке:

Используйте плоский конец медиатора, чтобы вставить разъём батареи в его гнездо на материнской плате.

При сборке выполните этот шаг и указанные выше три шага, чтобы снова подключить батарею.

С помощью отвертки Torx T6 выкрутите два винта длиной 3.8 мм, крепящих экран‑щит материнской платы.

Поднимите верхний край экран‑шита и откиньте его через нижний край рамки, отводя в сторону от материнской платы.

Осторожно, не перегибайте и не натягивайте кабель.

Используйте острый конец медиатора, чтобы откинуть маленький фиксирующий язычок на правом ZIF‑коннекторе джойстика. ZIF‑коннектор.

Язычок на этом коннекторе может быть помечен как TS.

Возьмите за язычок кабеля пинцетом или пальцами и аккуратно вытащите разъём прямо из гнезда, чтобы отключить его.

С помощью медиатора отогните маленький белый фиксирующий язычок на ZIF‑коннекторе межплатного кабеля правой кнопочной платы.

Язычок на этом коннекторе может быть помечен как C‑R.

Пинцетом или пальцами возьмите за язычок кабеля и вытащите разъём прямо из гнезда, чтобы отключить его.

При сборке не подключайте этот кабель пока — вы подключите его позже.

Откиньте маленький чёрный фиксирующий язычок на ZIF‑коннекторе кабеля правого джойстика.

Язычки на оставшихся ZIF‑коннекторах в этой процедуре могут быть помечены как DB.

Вытащите разъём прямо из гнезда, чтобы отключить его.

Поднимите маленький фиксирующий язычок на ZIF‑разъёме кабеля платы кнопок, расположенном в нижнем левом углу.

Вытяните разъём прямо из его гнезда, чтобы отсоединить кабель.

Повторите процедуру отсоединения ZIF‑кабеля для остальных трёх ZIF‑разъёмов:

Кабель тачпада

Кабель платы тачпада

Возможно, придётся немного приподнять этот кабель при вытягивании, чтобы освободить его усики.

Кабель кнопок действия и кнопки меню

Если вы не заменяете плату кнопок, можно оставить этот кабель подключённым и отвести плату на левую сторону рамки после удаления винтов.

Будьте осторожны при отсоединении тактильного привода: кабели и разъём очень хрупкие. Поддевать следует только основание белого разъёма, а не кабели или гнездо.

Заведите наконечник лопатки под «шею» разъёма кабеля тактильного привода.

Аккуратно подденьте вверх, чтобы отсоединить его.

Используя отвёртку Torx T6, удалите четыре винта, крепящие правую плату кнопок:

Два винта длиной 5.9 мм

Один винт длиной 3.8 мм

Один винт длиной 4.9 мм

Заведите наконечник лопатки между нижним левым углом платы кнопок и рамкой.

Подденьте вверх, пока не сможете взять плату кнопок пальцами.

Снимите плату кнопок.

При сборке убедитесь, что ни один из шести кабелей не оказался зажат под платой кнопок при её установке на место.

Используя отвёртку Torx T6, удалите три винта длиной 5.9 мм, крепящие правый джойстик.

При сборке держите Steam Deck OLED приподнятым над рабочей поверхностью, чтобы он не опирался на джойстик при затяжке винтов.

Схватите края платы джойстика и поверните её по часовой стрелке, чтобы освободить курок.

Снимите джойстик.

Правый курок находится на вашей левой стороне, когда Steam Deck OLED лежит вверх дном.

Курок защёлкивается на двух штырях рамки, которые служат также петлёй.

Поместите плоский конец лопатки на внутренний край правой защёлки курка.

Используйте пальцы, чтобы сдвинуть курок вправо, одновременно поддевая лопаткой между защёлкой и штырем.

Поверните защёлку курка лопаткой наружу, в сторону и вверх, чтобы отщёлкнуть её.

При сборке защёлкните сначала левый штырь. После установки нажмите на курок, чтобы защёлкнуть правый штырь — должен прозвучать характерный щелчок.

Проверьте правильность положения пружины курка. Проверьте работу курка перед продолжением сборки.

Используя отвёртку Torx T6, удалите три винта длиной 5.9 мм, крепящие правый узел бампера.

Возьмитесь за правую сторону узла бампера и снимите её со направляющих штырей.

Сдвиньте узел вправо, чтобы освободить выступ на левом краю рамки.

Снимите узел.

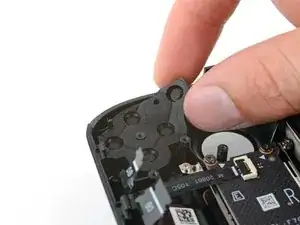

Мембрана кнопок действия и меню может остаться приклеенной к нижней стороне скобы бампера. Если это произошло, снимите её.

При сборке совместите скобу бампера с направляющими штырями в рамке перед установкой на место.

Если мембрана кнопок действия и меню осталась на скобе бампера, пропустите этот шаг.

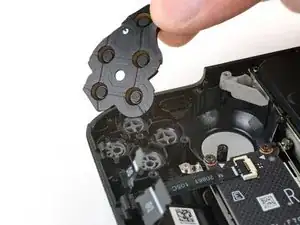

Снимите мембрану кнопок действия и меню с рамки.

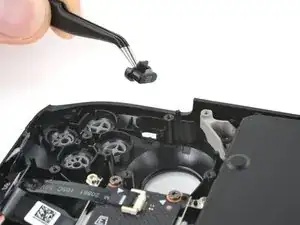

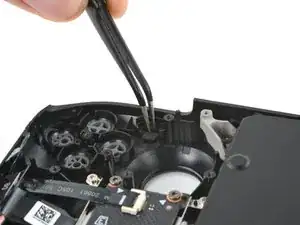

Используйте пинцет, чтобы извлечь кнопку меню.
