Замена аккумулятора Steam Deck OLED

Отключите все кабели от Steam Deck OLED.

Включите Steam Deck и дождитесь разряда аккумулятора ниже 5%, так как заряженный литий‑полимерный аккумулятор может быть опасен при случайном проколе.

Переведите Steam Deck OLED в режим хранения аккумулятора в BIOS. Инструкцию по этому действию читайте здесь.

Если установлен микроSD‑накопитель, обязательно извлеките его перед вскрытием Steam Deck. Попытка снять заднюю крышку при установленной карте может привести к её повреждению пополам.

Совет: удобно класть Steam Deck OLED экраном вниз в чехле, если устройство болтается во время ремонта.

Используйте отвертку T6 Torx, чтобы выкрутить восемь винтов длиной 5.8 мм, фиксирующих заднюю крышку.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается на то же место, откуда был извлечён.

Вставьте медиатор под углом вверх между задней крышкой и передней рамой рядом с одним из триггеров.

Если не удаётся вставить медиатор здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, затем сдвиньте его в сторону ручки.

Проведите медиатором вдоль кромки ручки, чтобы освободить защёлки, фиксирующие её к передней раме.

Повторно вставьте медиатор и проведите им вдоль верхнего и нижнего краёв, пока задняя крышка не начнёт свободно двигаться.

Схватите отщёлкнутую ручку и потяните её от передней рамы, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмитесь за язычок кабеля аккумулятора, расположенный слева от аккумулятора.

Резко тяните кабель аккумулятора прямо от экрана материнской платы (в сторону аккумулятора), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если возникают трудности, захватите язычок ближе к отверстию разъёма и аккуратно продвигайте его из стороны в сторону при вытягивании.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран платы и отключите кабель с помощью лопатки.

Когда кабель аккумулятора освободится, он может приподнять экран платы. Не беспокойтесь — это не повредит устройство.

Используйте лопатку, чтобы отогнуть маленький белый фиксатор справа на ZIF‑разъёме межплатного кабеля кнопочной платы.

Пинцетом или пальцами возьмитесь за язычок кабеля и аккуратно вытяните его прямо из гнезда, чтобы отключить.

На язычке может быть маркировка C‑R.

Межплатный кабель приклеен к экрану платы.

Вставьте медиатор между межплатным кабелем и экраном платы.

Осторожно, не перегните и не порвите кабель.

Если трудно вставить медиатор, слегка прогрейте кабель с помощью iOpener или фена.

Проведите медиатором по экрану, чтобы отделить кабель.

В оставшейся части ремонта может быть удобно переместить межплатный кабель поверх аккумулятора и убрать его с области экрана платы.

Не допускайте перегиба или перерастяжения кабеля, так как он всё ещё приклеен к аккумулятору.

Зафиксируйте кабель лентой в положении, удалённом от экрана платы.

Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 3.8 мм, фиксирующих верхний левый и нижний левый углы экрана платы.

Если кабель динамика приклеен к нижнему краю экрана платы, аккуратно отлейте его.

Снимите экран платы.

При сборке используйте плоский конец лопатки, чтобы сдвинуть разъём аккумулятора в гнездо на материнской плате.

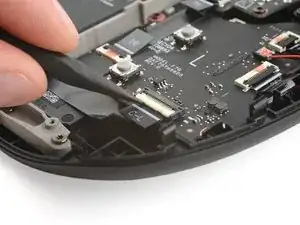

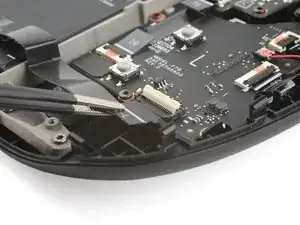

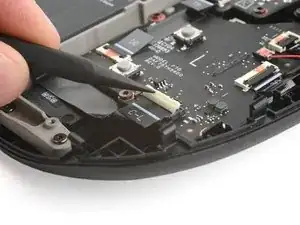

Используйте лопатку, чтобы отогнуть маленький белый фиксирующий язычок вверх на ZIF-разъёме шлейфа левой кнопочной платы.

На выдвижной вкладке этого разъёма может быть маркировка C‑L.

С помощью пинцета или пальцев захватите выдвижной язычок шлейфа и аккуратно вытяните его прямо из гнезда, чтобы отсоединить.

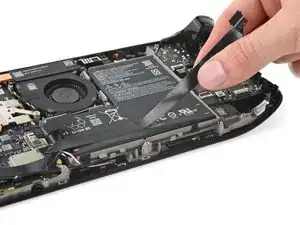

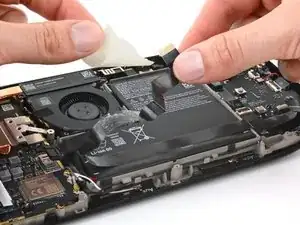

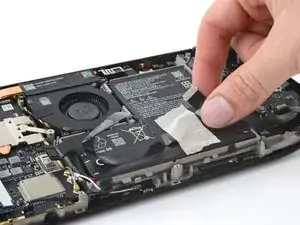

Отклейте соединительный шлейф от батареи.

Если вы закрепляли шлейф скотчем, удалите скотч.

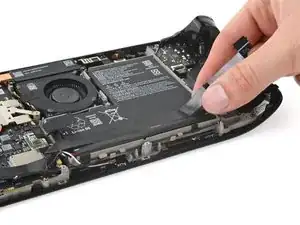

Захватите один конец шлейфа и прижмите его к низкому углу, отрывая от батареи.

Будьте осторожны, не согните и не помните шлейф.

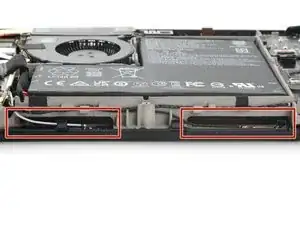

Два прореза по нижнему краю середины рамки позволяют вставлять карты под батарею.

В следующих шагах вы расчистите эти прорези, подготовите карты для вставки под батарею и разъедините её клей.

Антенные кабели перекрывают прорези в середине рамки. В этом шаге вы сместите их вниз, чтобы освободить место для карт, которые будут просунуты под батарею.

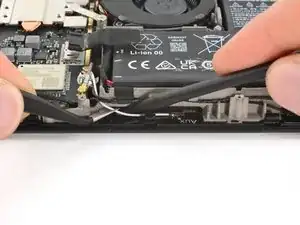

Захватите пинцетом чёрный антенный кабель перед правым прорезом в середине рамки.

Осторожно потяните антенный кабель вправо и используйте лопатку, чтобы прижать кабель вниз и убрать его из зоны прореза.

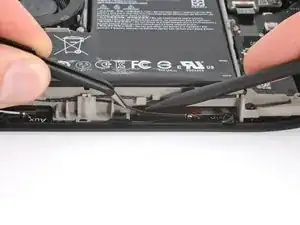

Повторите для белого антенного кабеля перед левым прорезом в середине рамки.

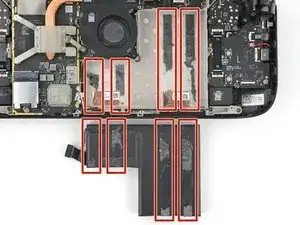

Четыре длинные полосы прочного клея фиксируют батарею к середине рамки. Используйте это изображение как ориентир при рассечении клея в следующих шагах.

Вам понадобятся две тонкие карты, чтобы пройти через прорези в середине рамки и просунуться под батарею.

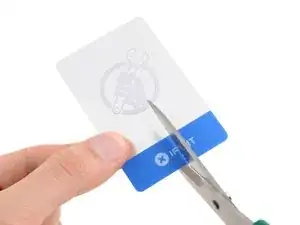

Разрежьте пластиковую карту пополам вдоль с помощью ножниц.

Не обязательно, чтобы две части карты были одинаковой ширины — один из прорезов в середине рамки шире другого.

Скруглите углы карт, так как острые кромки могут поцарапать или проколоть батарею, что потенциально может привести к возгоранию.

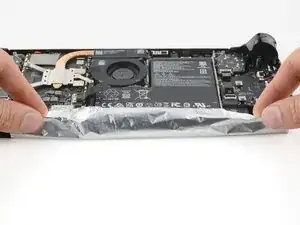

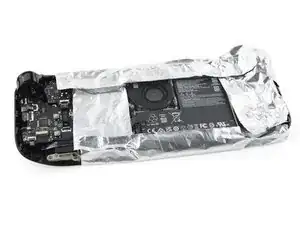

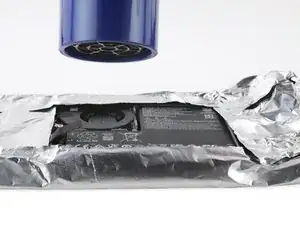

Обмотайте рамку слоем алюминиевой фольги так, чтобы была открыта только батарея.

Это защитит пластиковую рамку от повреждения нагревом в следующем шаге.

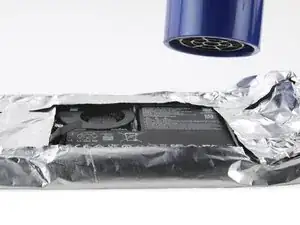

Используйте фен или термофен на «низкой» мощности, чтобы медленно нагреть батарею и размягчить клей под ней.

Не перегревайте батарею или окружающие компоненты, включая мягкую пластиковую рамку. Работайте медленно и держите батарею тёплой в течение одной–трёх минут, чтобы клей размягчился.

Снимите алюминиевую фольгу.

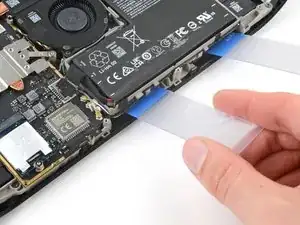

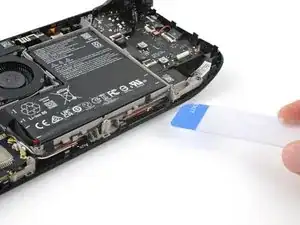

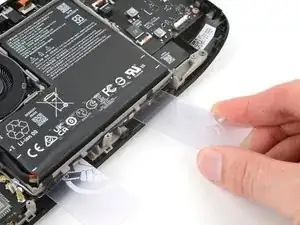

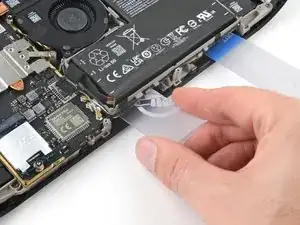

Вставьте кончик одной из пластиковых карт в правый прорез в середине рамки и под батарею.

Если одна из ваших карт шире другой, используйте её для этого прореза.

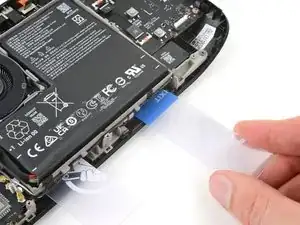

Вставьте кончик другой карты в левый прорез в середине рамки и под батарею.

Вставка карт под батарею требует значительного усилия. Работайте медленно и аккуратно.

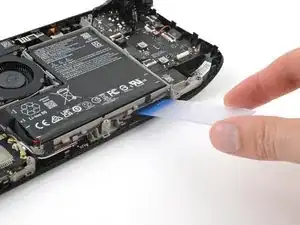

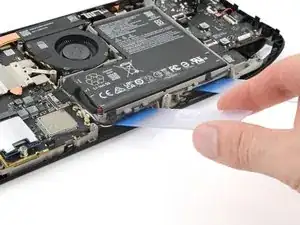

Захватите левую карту и полностью просуньте её под батарею.

Если карта застряла, покачайте или поверните её, чтобы помочь рассечь клей.

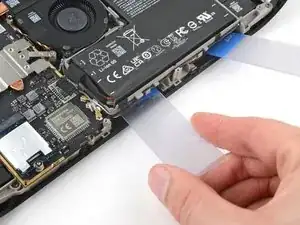

Захватите правую карту и полностью вставьте её под батарею, чтобы разъединить клей.

Если карта застряла, покачайте или поверните её, чтобы помочь рассечь клей.

Если вы не можете вставить карту дальше, выньте её и нанесите на кончик одну каплю высококонцентрированного изопропилового спирта (свыше 90%) или растворителя для клея.

Не используйте больше одной капли за раз, так как избыток жидкости повредит экран.

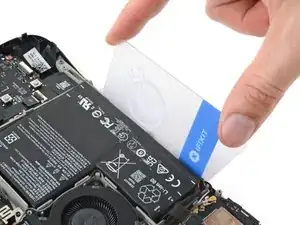

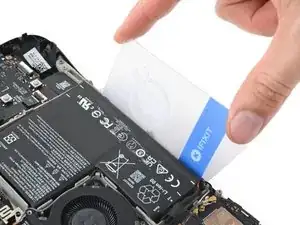

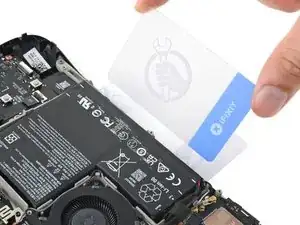

Вставьте плоский край ещё одной, неразрезанной пластиковой карты между нижним краем батареи и серединой рамки.

Подденьте батарею равномерным усилием, чтобы ослабить оставшийся клей вдоль нижнего края.

Нижний край батареи может сразу не отойти. Держите постоянное усилие на пластиковой карте по 30 секунд за раз, прежде чем пробовать снова.

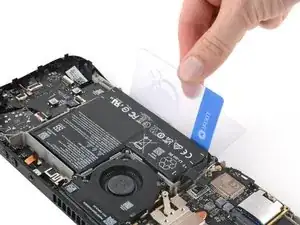

Подденьте аккумулятор, пока не сможете схватить его пальцами.

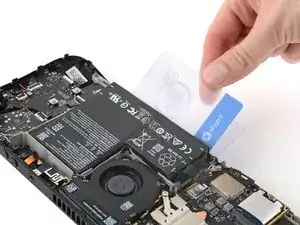

Если аккумулятор всё ещё кажется застрявшим, скрутите и подденьте две половинки первой пластиковой карточки, чтобы помочь отделить оставшийся клей.

Будьте осторожны, не поднимайте большую часть аккумулятора значительно выше меньшей, так как pouch может порваться по шву.

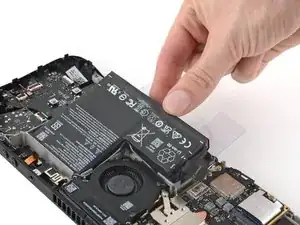

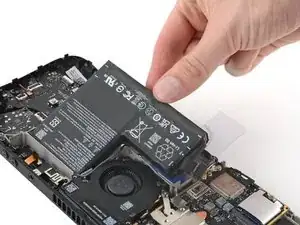

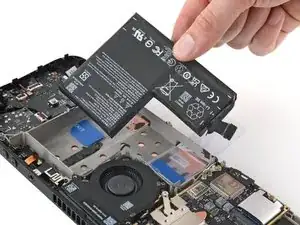

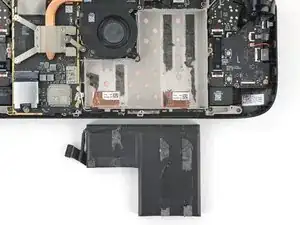

Снимите аккумулятор.

Не используйте аккумулятор повторно после его снятия, так как это представляет потенциальную опасность для безопасности. Замените его на новый аккумулятор.

Для установки заменяющего аккумулятора:

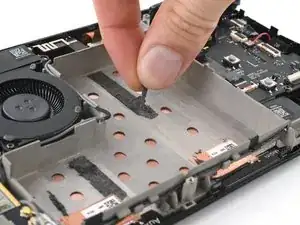

Удалите старый клей с середины корпуса, скатывая кусочки пальцами и снимая их.

Слегка увлажните микрофибру или безворсовую ткань несколькими каплями изопропилового спирта (более 90%) и протрите среднюю часть корпуса. Не допускайте, чтобы жидкость стекала через круглые вырезы в гнезде для аккумулятора.

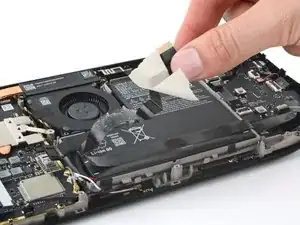

Снимите защитную подложку с одной стороны каждой полоски клея для замены. Наклейте каждую полоску на аккумулятор, используя старый аккумулятор как ориентиp, где она должна располагаться.

Плотно прижмите новый аккумулятор на место.
