Замена крестовины (D‑Pad) Steam Deck OLED

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженный литий‑полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры безопасности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед выполнением внутренних работ. Узнать, как это сделать.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена microSD карта, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда удобно класть Steam Deck лицевой стороной вниз в корпусе, чтобы защитить аналоговые стики и предотвратить шатание.

С помощью отвертки Torx T6 отвинтите восемь винтов длиной 5.8 мм, крепящих заднюю крышку.

В процессе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Вставьте монтажную лопатку под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить лопатку здесь, попробуйте вдоль верхнего или нижнего краёв Steam Deck OLED перед тем как сдвигать её в сторону ручки.

Проведите лопатку вдоль края ручки, чтобы освободить защёлки, фиксирующие её к передней панели.

Вновь вставьте лопатку и проведите ею вдоль верхнего и нижнего краёв, пока задняя крышка не станет подвижной.

Схватите освобождённую ручку и потяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмитесь за язычок кабеля питания батареи, расположенный слева от аккумулятора.

Решительно потяните кабель батареи прямо от экрана корпуса платы (в сторону аккумулятора), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если возникают трудности, захватите язычок ближе к основанию разъёма и аккуратно перемещайте его из стороны в сторону, вытягивая.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран корпуса платы и отключите кабель с помощью лопатки.

Когда кабель батареи освободится, он может приподнять экран корпуса платы. Не беспокойтесь — это не повредит устройство.

Во время разборки пропустите следующие четыре шага.

При сборке:

Установите два винта длиной 3.8 мм, чтобы зафиксировать экран корпуса платы.

Подключите ZIF‑разъём межплатного кабеля.

При сборке:

Используйте плоский конец лопатки, чтобы вставить разъём батареи в его гнездо на плате.

При сборке:

С помощью отвертки Torx T6 отвинтите два винта длиной 3.8 мм, фиксирующих экран корпуса платы.

Поднимите верхний край экрана корпуса платы и переверните его через нижний край рамки, отведя от платы.

Осторожно, не сгибайте и не растягивайте кабель.

При сборке выполните этот шаг и четыре предыдущих шага, чтобы заново подключить батарею.

На этом этапе сборки вы отключите межплатный кабель, чтобы освободить экран корпуса платы.

Используйте лопатку, чтобы поднять маленькую белую фиксирующую планку ZIF‑разъёма межплатного кабеля правой кнопочной платы.

Пинцетом или пальцами захватите язычок кабеля и вставьте его прямо из гнезда, чтобы отключить.

На язычке может быть маркировка C‑R.

Наконечником лопатки подденьте маленькую фиксирующую планку слева у ZIF‑разъёма левого аналогового стика ZIF‑разъём.

На язычке этого разъёма может быть маркировка TS.

Пинцетом или пальцами захватите язычок кабеля и вытащите разъём прямо из гнезда, чтобы отключить его.

Используйте лопатку, чтобы поджать и отвести вверх маленькую белую запирающую планку на ZIF‑разъёме соединительного кабеля платы левой кнопки.

Выдвижная язычок на этом разъёме может быть помечена C‑L.

Захватите язычок кабеля пинцетом или пальцами и потяните его прямо наружу из гнезда, чтобы отключить.

Отведите вверх маленькую чёрную запирающую планку на ZIF‑разъёме кабеля левого джойстика.

Выдвижная язычок на этом разъёме может быть помечена DB.

Потяните разъём прямо из гнезда, чтобы отключить его.

Отведите вверх маленькую запирающую планку на ZIF‑разъёме крестовины (D‑pad), расположенном в правом верхнем углу.

Выдвижная язычок на этом разъёме может быть помечена DPAD.

Потяните разъём прямо из гнезда, чтобы отключить его.

Отведите вверх маленькую запирающую планку на ZIF‑разъёме кабеля платы тачпада, расположенном непосредственно под предыдущим.

Выдвижные язычки на остальных ZIF‑разъёмах в этой процедуре могут быть помечены DB.

Поднимите разъём до тех пор, пока его фиксаторы не освободятся, затем потяните прямо наружу, чтобы отключить его.

Если вы не собираетесь менять плату кнопок, вы можете оставить этот кабель подключённым и уложить плату на правую сторону рамки после снятия винтов.

Будьте осторожны при отключении тактильного вибромеханизма: кабели и разъём очень хрупкие. Поддёргивайте только основание белого разъёма, а не кабели или гнездо.

Вставьте кончик лопатки под «шею» разъёма кабеля вибромотора.

Аккуратно подденьте, чтобы отключить его.

Отведите вверх маленькую запирающую планку на ZIF‑разъёме кабеля платы тачпада, расположенном непосредственно под разъёмом вибромотора.

Потяните разъём прямо из гнезда, чтобы отключить его.

Используйте отвёртку T6 Torx, чтобы удалить четыре винта, закрепляющие плату левой кнопки:

Два винта длиной 5.9 мм

Один винт длиной 3.8 мм

Один винт длиной 4.9 мм

Вставьте кончик лопатки между нижним правым углом платы кнопок и рамкой.

Подденьте вверх, пока не сможете схватить плату кнопок пальцами.

Снимите плату кнопок.

При сборке убедитесь, что ни один из пяти кабелей не попал под плату кнопок при её укладке на место.

Используйте отвёртку T6 Torx, чтобы удалить три винта длиной 5.9 мм, фиксирующие правый джойстик.

При сборке держите Steam Deck OLED приподнятым над рабочей поверхностью, чтобы он не опирался на джойстик при затяжке винтов.

Возьмитесь за кромки платы джойстика и поверните её против часовой стрелки, чтобы освободить триггер.

Снимите джойстик.

Левый триггер находится с вашей правой стороны, когда вы работаете с Steam Deck OLED, уложенным вверх дном.

Триггер защёлкивается на двух штырьках на рамке, которые одновременно служат петлёй.

Разместите плоский конец лопатки на внутреннем крае левого защёлочного кронштейна триггера.

Нажимайте триггер влево пальцами, одновременно поддев лопаткой между кронштейном и штырьком.

Подденьте кронштейн триггера лопаткой, отведите в сторону и вверх от штырька, чтобы расщёлкнуть его.

При сборке защёлните сначала правый штырёк. Затем нажмите вниз на триггер, чтобы защёлкнуть левый штырёк — вы услышите характерный щелчок.

Проверьте правильность расположения пружины триггера. Проверьте работу триггера перед продолжением сборки.

Используйте отвёртку T6 Torx, чтобы удалить три винта длиной 5.9 мм, закрепляющие узел левого бампера.

Возьмитесь за левую ножку узла бампера и снимите её с направляющих штырьков.

Сдвиньте узел влево, чтобы освободить выступ на правом крае рамки.

Снимите узел.

Мембрана крестовины и кнопок просмотра может остаться приклеенной к нижней стороне кронштейна бампера. В этом случае удалите её.

При сборке совместите кронштейн бампера с направляющими штырьками в рамке при установке на место.

Если мембрана крестовины и кнопок просмотра осталась на кронштейне бампера, этот шаг пропустите.

Снимите мембрану крестовины и кнопок просмотра с рамки.

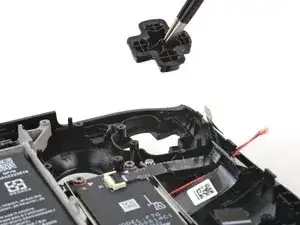

Используйте пинцет, чтобы снять крестовину (D-pad).

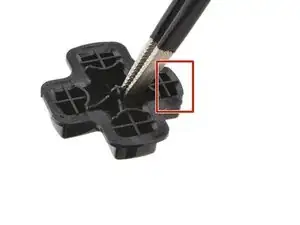

Левый край крестовины короче остальных краёв. При сборке ориентируйте крестовину так, чтобы левый край смотрел влево, ближе к внешнему ребру корпуса.
