Замена правого триггера Steam Deck OLED

Включите Steam Deck и дождитесь, пока уровень заряда батареи упадёт ниже 25 %, прежде чем начинать ремонт, поскольку повреждённый заряженный литий-полимерный аккумулятор может быть опасен.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутреннего ремонта. Ознакомьтесь с инструкцией здесь.

Выключите Steam Deck и отключите все кабели.

Если установлена карта microSD, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку с установленной картой может привести к её поломке.

Во время ремонта для защиты джойстиков и предотвращения раскачивания можно класть Steam Deck лицевой стороной вниз в чехол.

Используйте отвёртку T6 Torx, чтобы выкрутить восемь винтов длиной 5,8 мм, крепящих заднюю крышку.

Во время ремонта не перепутайте винты — возвращайте каждый туда, откуда он был взят.

Вставьте открывалку под небольшим углом вверх в зазор между задней крышкой и передней частью корпуса рядом с одним из триггеров.

Если вставить открывалку не получается, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, а затем аккуратно продвигайте её к ручке.

Проведите открывалкой вдоль края ручки, чтобы освободить защёлки, удерживающие её к передней части корпуса.

Вставьте открывалку снова и проведите ею вдоль верхнего и нижнего краёв, пока задняя крышка не ослабнет.

Удерживайте снятую с защёлок ручку и потяните её от передней части корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Удерживайте язычок кабеля батареи, расположенный слева от аккумулятора.

Резко потяните кабель батареи прямо от экрана материнской платы (в сторону батареи), чтобы отключить его.

Этот сборный кабель довольно жёсткий. Если возникли трудности, возьмитесь за язычок ближе к разъёму и при вытягивании аккуратно двигайте его из стороны в сторону.

Если язычок кабеля кажется хрупким или порвался, снимите экран материнской платы и отключите кабель при помощи лопатки.

Когда кабель батареи отсоединится, он может приподнять экран материнской платы. Не беспокойтесь — это не повредит компоненты.

При разборке пропустите следующие три шага.

При сборке:

Установите два винта длиной 3,8 мм, чтобы закрепить экран материнской платы.

Подключите разъём ZIF межплатного соединения.

При сборке:

Используйте плоский конец лопатки, чтобы вставить разъём батареи в его гнездо на материнской плате.

При сборке выполните этот шаг и три предыдущих, чтобы подключить батарею.

Используйте отвёртку T6 Torx, чтобы выкрутить два винта длиной 3,8 мм, крепящих экран материнской платы.

Поднимите верхний край экрана материнской платы и перекиньте его через нижний край рамы, отводя от материнской платы.

Будьте осторожны — не деформируйте и не натягивайте кабель.

При работе с перевёрнутым Steam Deck OLED правый триггер оказывается с левой стороны.

Триггер фиксируется на двух штырьках рамы, которые одновременно служат осью вращения.

Поместите плоский конец лопатки на внутренний край правой защёлки триггера.

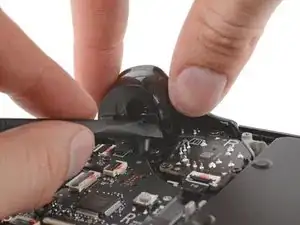

Пальцами сместите триггер вправо, одновременно вводя лопатку между защёлкой и штырьком.

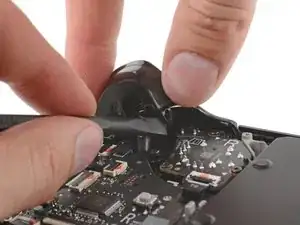

Используйте лопатку, чтобы отвести защёлку триггера наружу, в сторону и вверх, освобождая её от штырька.

При сборке сначала зафиксируйте левый штырёк. После этого нажмите на триггер, чтобы защёлкнулся правый штырёк, что сопровождается слышимым щелчком.

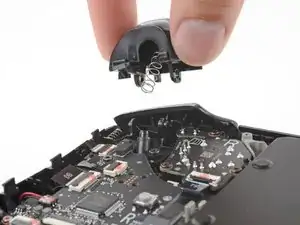

Убедитесь, что пружина триггера правильно установлена. Проверьте ход триггера перед продолжением сборки.
