Замена кнопок действий (ABXY) для Steam Deck OLED

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна в случае случайного прокола.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Прочитайте, как это сделать здесь.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена microSD карта, обязательно извлеките её перед открытием корпуса Steam Deck. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда удобно разместить Steam Deck лицевой стороной вниз в чехле, чтобы защитить стики и предотвратить люфт.

Используйте отвертку T6 Torx, чтобы выкрутить восемь винтов длиной 5.8 мм, фиксирующих заднюю крышку.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Вставьте медиатор для вскрытия под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить медиатор здесь, попробуйте вдоль верхнего или нижнего краёв Steam Deck OLED перед тем, как сдвигать его в сторону ручки.

Сдвиньте медиатор вдоль кромки ручки, чтобы освободить защёлки, фиксирующие её к передней панели.

Повторно вставьте медиатор и проведите им вдоль верхнего и нижнего краёв, пока задняя крышка не начнёт свободно отходить.

Схватите отщёлкнутую ручку и оттяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмите за язычок кабеля батареи, расположенный слева от батареи.

Решительно потяните кабель батареи прямо от экрана материнки (в сторону батареи), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если возникают трудности, возьмитесь за язычок ближе к основанию разъёма и аккуратно водите из стороны в сторону при вытягивании.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран материнки и отсоедините кабель при помощи лопатки.

Когда кабель батареи освободится, он может приподнять экран материнки. Не беспокойтесь, это ничего не повредит.

Во время разборки пропустите следующие три шага.

При сборке:

Установите два винта длиной 3.8 мм, чтобы закрепить экран материнки.

Подключите ZIF‑разъём кабеля межсоединения.

При обратной сборке:

Используйте плоский конец лопатки, чтобы вдвинуть разъём батареи в его гнездо на материнской плате.

При сборке выполните этот шаг и предыдущие три шага, чтобы снова подключить батарею.

Снимите два винта длиной 3.8 мм, фиксирующие экран материнки, используя отвертку T6 Torx.

Поднимите верхний край экрана материнки и переверните его через нижний край рамки, отведя в сторону от материнской платы.

Будьте аккуратны, чтобы не перегнуть и не натянуть кабель.

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую защёлку на правом ZIF‑разъёме правого стика .

Язычок на этом разъёме может быть обозначен как TS.

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и вытянуть разъём прямо из гнезда, чтобы отключить его.

Используйте лопатку, чтобы поднять маленькую белую фиксирующую защёлку на ZIF‑разъёме кабеля межплатной соединительной платы правых кнопок.

Язычок на этом разъёме может быть обозначен как C‑R.

Используйте пинцет или пальцы, чтобы схватить язычок кабеля и вытянуть его прямо из гнезда, чтобы отключить.

При сборке не подключайте этот кабель пока. Вы подключите его позже.

Поднимите небольшую чёрную фиксирующую защёлку на ZIF‑разъёме кабеля правого стика.

Язычки оставшихся ZIF‑разъёмов в этой процедуре могут быть обозначены как DB.

Вытяните разъём прямо из гнезда, чтобы отключить его.

Поднимите небольшую фиксирующую защёлку на ZIF‑разъёме кабеля платы кнопок, расположенном в нижнем левом углу.

Вытащите разъём прямо из гнезда, чтобы отключить его.

Повторите процедуру отключения ZIF‑кабеля для оставшихся трёх ZIF‑разъёмов:

Кабель тачпада

Кабель платы тачпада

Возможно, придётся приподнять этот кабель при вытягивании, чтобы освободить его защёлки.

Кабель кнопок действий и кнопки меню

Если вы не собираетесь заменять плату кнопок, можно оставить этот кабель подключённым и отложить плату на левую сторону рамки после снятия винтов.

Будьте осторожны при отключении тактильного вибромотора: кабели и разъём очень хрупкие. Далавьте только основание белого разъёма, а не кабели или гнездо.

Подведите кончик лопатки под «шею» разъёма кабеля тактильного мотора.

Осторожно подденьте, чтобы отключить его.

С помощью отвёртки T6 Torx выкрутите четыре винта, крепящие правую плату кнопок:

Два винта длиной 5,9 мм

Один винт длиной 3,8 мм

Один винт длиной 4,9 мм

Вставьте кончик лопатки между нижним левым углом платы кнопок и рамкой.

Подденьте вверх, пока не сможете захватить плату кнопок пальцами.

Снимите плату кнопок.

При повторной сборке убедитесь, что ни один из шести кабелей не оказался зажат под платой кнопок при её установке на место.

С помощью отвёртки T6 Torx выкрутите три винта длиной 5,9 мм, крепящие правый аналоговый джойстик.

При повторной сборке держите Steam Deck OLED выше рабочей поверхности, чтобы он не опирался на джойстик при затягивании винтов.

Возьмите за края платы джойстика и поверните её по часовой стрелке, чтобы освободить курок.

Снимите джойстик.

Правый курок находится с вашей левой стороны, когда вы работаете с перевёрнутым Steam Deck OLED.

Курок защёлкивается на двух штырях в рамке, которые также служат шарниром.

Разместите плоский конец лопатки на внутреннем крае правой защёлки курка.

Используйте пальцы, чтобы сдвинуть курок вправо, одновременно поддевая лопаткой между защёлкой и штырем.

Поверните защёлку курка лопаткой наружу, в сторону и вверх, чтобы освободить её со штыря.

При повторной сборке сначала защёлкните левый штырь. После установки нажмите на курок, чтобы защёлкнуть правый штырь — вы услышите характерный «щелчок».

Проверьте правильность позиционирования пружины курка. Проверьте работу курка перед продолжением сборки.

С помощью отвёртки T6 Torx выкрутите три винта длиной 5,9 мм, крепящие правую сборку бампера.

Возьмите правую сторону сборки бампера и поднимите её с направляющих штырей.

Сдвиньте сборку вправо, чтобы освободить защёлку на левой кромке рамки.

Снимите сборку.

Мембрана кнопок действий и кнопки меню может остаться приклеенной к внутренней стороне кронштейна бампера. Если это произошло, снимите её.

При повторной сборке совместите кронштейн бампера с направляющими штырями в рамке при установке на место.

Если мембрана кнопок действий и кнопки меню осталась на кронштейне бампера, этот шаг пропустите.

Снимите мембрану кнопок действий и кнопки меню с рамки.

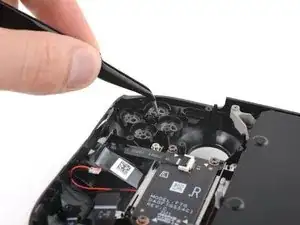

С помощью пинцета извлеките четыре кнопки действий: A, B, X и Y.

При повторной сборке не беспокойтесь — кнопки имеют ключи посадки и могут быть установлены только в одном положении.
