Замена SSD в Steam Deck OLED

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженный литий‑полимерный аккумулятор может представлять опасность при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Читайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена microSD‑карта, обязательно извлеките её перед снятием задней крышки. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить аналоговые стики и предотвратить шатание.

Используйте отвёртку Torx T6, чтобы выкрутить восемь винтов длиной 5.8 мм, крепящих заднюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Вставьте медиатор для вскрытия под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить медиатор здесь, попробуйте вдоль верхнего или нижнего краёв Steam Deck OLED, затем проведите им в направлении рукояти.

Сдвиньте медиатор вдоль края рукояти, чтобы освободить защёлки, удерживающие её на передней панели.

Вставьте медиатор снова и проведите им вдоль верхних и нижних краёв, пока задняя крышка не станет податливой.

Схватитесь за освобождённую рукоять и потяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Возьмите за монтажную бирку кабеля батареи, расположенную слева от аккумулятора.

Решительно потяните кабель батареи прямо от экрана платы (в сторону батареи), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если сложно, возьмитесь за бирку ближе к разъёму и аккуратно пройдите кабелем из стороны в сторону при вытягивании.

Если монтажная бирка кабеля кажется хрупкой или рвётся в процессе, снимите экран платы и отключите кабель с помощью лопатки.

Когда кабель батареи освободится, он может немного приподнять экран платы. Не беспокойтесь — это не повредит устройство.

Используйте лопаточку, чтобы отогнуть маленькую белую запирающую планку на ZIF‑разъёме шлейфа правой кнопочной платы.

Используя пинцет или пальцы, возьмитесь за монтажную бирку шлейфа и аккуратно вытяните его прямо из гнезда, чтобы отключить.

На монтажной бирке может быть маркировка C‑R.

Шлейф приклеен к экрану платы.

Вставьте медиатор для вскрытия между шлейфом и экраном платы.

Будьте осторожны, чтобы не помять и не порвать шлейф.

Если трудно вставить медиатор, слегка прогрейте шлейф с помощью iOpener или фена.

Проведите медиатором вдоль экрана, чтобы отделить шлейф.

На оставшуюся часть ремонта может быть удобно переместить шлейф поверх батареи, чтобы он не мешал экрану платы.

Не допускайте заломов или растяжения шлейфа, поскольку он всё ещё приклеен к батарее.

Зафиксируйте шлейф лентой в положении, отведённом от экрана платы.

Используйте отвёртку Torx T6, чтобы выкрутить два винта длиной 3.8 мм, закрепляющие верхний левый и нижний левый углы экрана платы.

Если кабель динамика приклеен к нижнему краю экрана платы, аккуратно отклейте его.

Снимите экран платы.

При сборке используйте плоский конец лопатки, чтобы вставить разъём батареи в его гнездо на материнской плате.

Используйте отвёртку T6 Torx, чтобы отвинтить винт длиной 3.3 мм, фиксирующий SSD.

При отвинчивании винта SSD приподнимется под небольшим углом.

Схватите край SSD и потяните его от разъёма платы M.2, чтобы извлечь.

Удалите SSD.

При сборке вставьте SSD под небольшим углом в его разъём и прижмите к стойке для винта, пока устанавливаете винт.

SSD завернут в антистатическую экранную оболочку. Бережно обращайтесь с оболочкой, поскольку её потребуется перенести на заменяемый SSD.

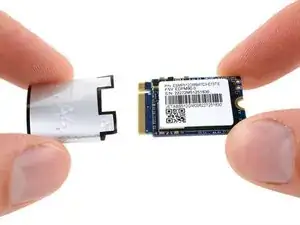

Сдвиньте оболочку с SSD.

Если оболочка кажется застрявшей, аккуратно отлейте её и снимите. Постарайтесь сохранить её в наилучшем состоянии, если планируете повторно использовать.

Остаётся только SSD.

Steam Deck OLED использует односторонний модуль M.2 2230.

Для восстановления, ремонта или переустановки образа SSD следуйте инструкциям по восстановлению Steam Deck от Valve.
