Замена правой сенсорной панели Steam Deck OLED

Включите Steam Deck и разрядите аккумулятор до уровня ниже 25% перед началом ремонта, так как заряженный литий‑полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры Valve рекомендует перевести Steam Deck в режим хранения аккумулятора в BIOS перед началом внутренних работ. Читайте, как это сделать здесь.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена карта microSD, обязательно извлеките её перед открытием корпуса Steam Deck. Если попытаться снять заднюю крышку при установленной карте, она может сломаться пополам.

Во время ремонта иногда полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить аналоговые стики и исключить люфт.

Используйте отвертку Torx T6, чтобы выкрутить восемь винтов длиной 5.8 мм, фиксирующих заднюю крышку.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Вставьте монтажную лопатку под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить лопатку в этом месте, попробуйте по верхним или нижним кромкам Steam Deck OLED, прежде чем сдвигать её в сторону ручки.

Проведите лопатку вдоль кромки ручки, чтобы освободить защёлки, фиксирующие её к передней панели.

Снова вставьте лопатку и проведите ею вдоль верхней и нижней кромок, пока задняя крышка не станет податливой.

Схватите отщёлкнутую ручку и потяните её от передней панели, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Схватите язычок разъёма аккумулятора, расположенный слева от аккумулятора.

Решительно потяните кабель аккумулятора прямо от экрана защитного щита материнской платы (в направлении аккумулятора), чтобы отключить его.

Этот собранный кабель довольно жёсткий. Если возникают трудности, возьмитесь за язычок ближе к корпусу разъёма и аккуратно перемещайте его из стороны в сторону во время вытягивания.

Если язычок кабеля кажется хрупким или рвётся в процессе, снимите экран защитного щита материнской платы и отключите кабель с помощью лопатки.

Когда кабель аккумулятора выйдет из разъёма, он может приподнять экран защитного щита материнской платы. Не беспокойтесь, это не повредит устройство.

При разборке пропустите следующие три шага.

При сборке:

Установите два винта длиной 3.8 мм, чтобы зафиксировать экран защитного щита материнской платы.

Подключите ZIF‑разъём межплатного кабеля.

При сборке:

Используйте плоский конец лопатки, чтобы вставить разъём аккумулятора в гнездо на материнской плате.

При сборке выполните этот шаг и три предыдущих шага, чтобы снова подключить аккумулятор.

С помощью отвертки Torx T6 выкрутите два винта длиной 3.8 мм, фиксирующих экран защитного щита материнской платы.

Поднимите верхний край экрана защитного щита и переверните его через нижний край рамы, отведя от материнской платы.

Будьте осторожны, чтобы не перегнуть и не натянуть кабель.

Используйте кончик лопатки, чтобы приподнять маленькую фиксирующую защёлку на ZIF‑разъёме правого аналогового стика.

Язычок на этом разъёме может быть помечен как TS.

Пинцетом или пальцами схватите язычок кабеля и вытяните разъём прямо из гнезда, чтобы отключить его.

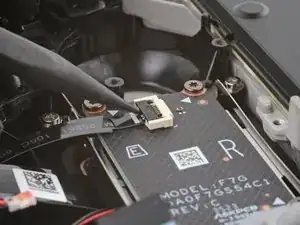

Используйте лопатку, чтобы приподнять маленькую белую фиксирующую защёлку на ZIF‑разъёме межплатного кабеля правой платы кнопок.

Язычок на этом разъёме может быть помечен как C‑R.

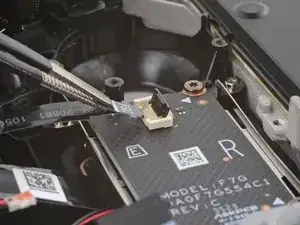

Пинцетом или пальцами схватите язычок кабеля и вытяните его прямо из гнезда, чтобы отключить его.

При сборке пока не подключайте этот кабель. Вы подключите его позже.

Поднимите маленькую чёрную защёлку на ZIF‑разъёме кабеля правого аналогового стика.

Вытяжные язычки на остальных ZIF‑разъёмах в этой процедуре могут быть помечены DB.

Вытащите разъём прямо из его гнезда, чтобы отключить его.

Поднимите маленькую защёлку на ZIF‑разъёме кабеля платы кнопок, расположенном в нижнем левом углу.

Вытащите разъём прямо из его гнезда, чтобы отключить его.

Повторите процедуру отключения ZIF‑кабелей для оставшихся трёх ZIF‑разъёмов:

Кабель сенсорной панели

Кабель платы сенсорной панели

Возможно, придётся приподнять этот кабель при вытягивании, чтобы освободить его фиксаторы.

Кабель кнопок действия и кнопки меню

Если вы не собираетесь заменять плату кнопок, вы можете оставить этот кабель подключённым и положить плату на левую сторону рамки после снятия винтов.

Будьте осторожны при отключении моторчика тактильной отдачи: кабели и разъём очень хрупкие. Поддевать следует только основание белого разъёма, а не сами провода или гнездо.

Вставьте кончик лопатки под шейку разъёма кабеля моторчика тактильной отдачи.

Осторожно подденьте вверх, чтобы отключить его.

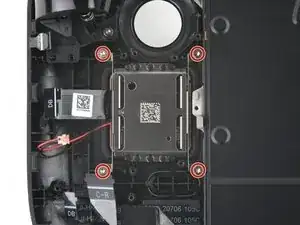

Используйте отвёртку T6 Torx, чтобы выкрутить четыре винта, крепящие правую плату кнопок:

Два винта длиной 5,9 мм

Один винт длиной 3,8 мм

Один винт длиной 4,9 мм

Вставьте кончик лопатки между нижним левым углом платы кнопок и рамкой.

Подденьте вверх, пока не сможете схватить плату кнопок пальцами.

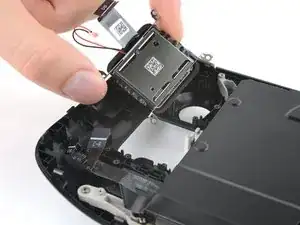

Снимите плату кнопок.

При повторной сборке убедитесь, что ни один из шести кабелей не оказался зажат под платой кнопок при её установке на место.

Используйте отвёртку T6 Torx, чтобы выкрутить три винта длиной 5,9 мм, крепящие правый аналоговый стик.

При повторной сборке удерживайте Steam Deck OLED над рабочей поверхностью, чтобы он не опирался на аналоговый стик при затягивании винтов.

Схватите края платы аналогового стика и поверните её по часовой стрелке, чтобы освободить триггер.

Снимите аналоговый стик.

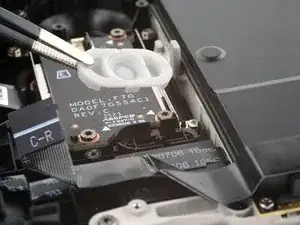

С помощью пинцета снимите мембрану кнопки быстрого доступа.

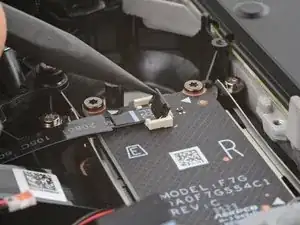

Поднимите маленькую защёлку на ZIF‑разъёме правой платы сенсорной панели.

Поднимите разъём, пока его фиксаторы не освободятся из гнезда, затем вытащите его прямо, чтобы отключить.

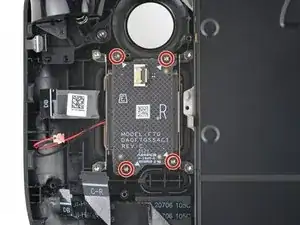

Используйте отвёртку T6 Torx, чтобы выкрутить четыре винта длиной 5 мм, крепящие плату сенсорной панели.

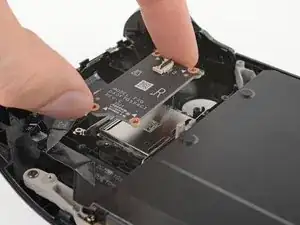

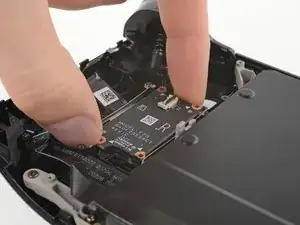

Снимите плату сенсорной панели пальцами.

Используйте отвёртку T6 Torx, чтобы выкрутить четыре винта длиной 6 мм, крепящие саму сенсорную панель.

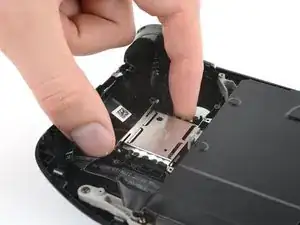

Снимите сенсорную панель.

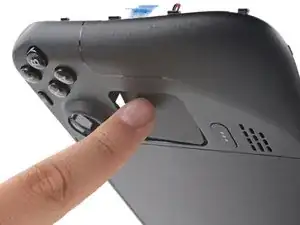

Если трудно извлечь сенсорную панель, приподнимите край Steam Deck OLED и протолкните сенсорную панель спереди.
