Замена вибромотора Motorola Edge (2022)

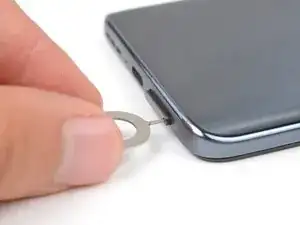

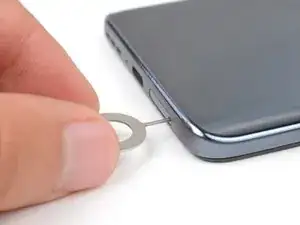

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие для лотка SIM-карты на нижнем крае телефона.

Нажмите инструментом на отверстие лотка SIM-карты, чтобы извлечь его.

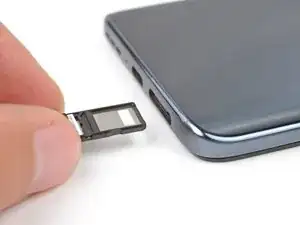

Удалите лоток SIM-карты пальцами или пинцетом.

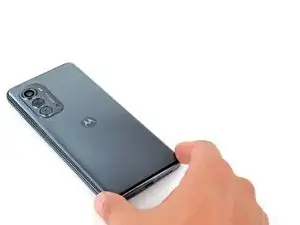

Полностью выключите телефон перед началом работ.

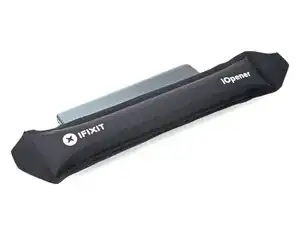

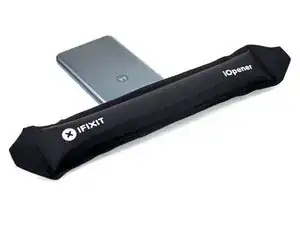

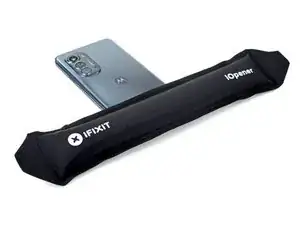

Нагрейте инструмент iOpener и приложите его к правому краю задней крышки на два минуты.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от высокой температуры.

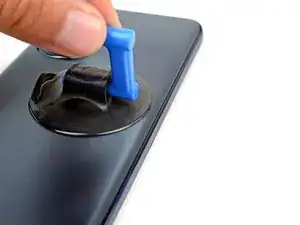

Приложите присоску к задней стороне телефона как можно ближе к середине правого края.

Потяните за присоску резко и устойчиво вверх, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если у Вас возникают трудности, нанесите больше тепла на край и попробуйте снова.

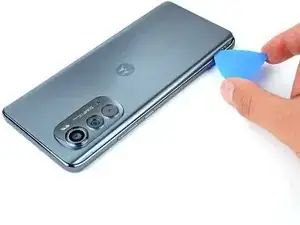

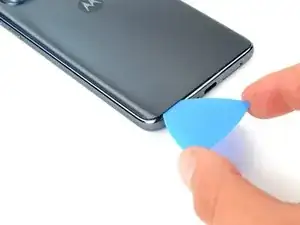

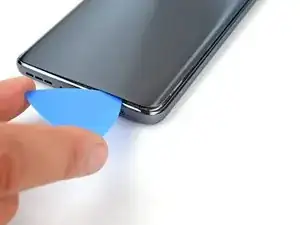

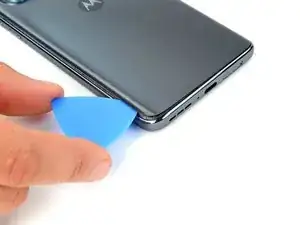

Вставьте лопатку в образовавшийся зазор.

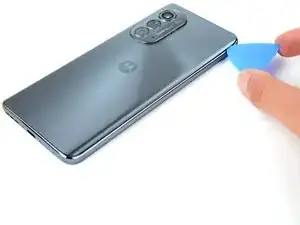

Перемещайте лопатку вдоль правого края, разрезая клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не склеился повторно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

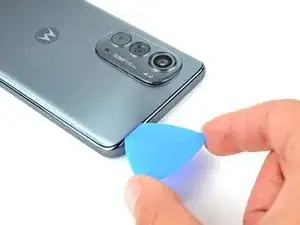

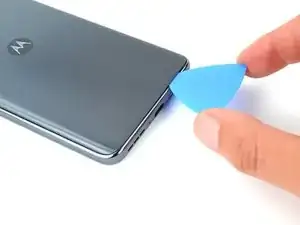

Поверните лопатку вокруг нижнего правого угла, разрезая клей.

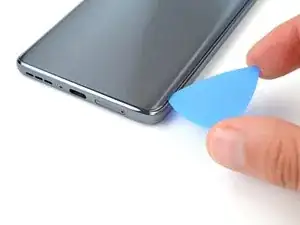

Перемещайте лопатку вдоль нижнего края, разрезая клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился повторно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

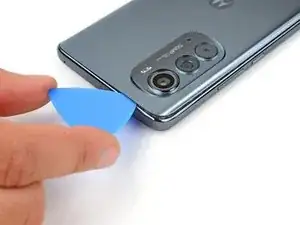

Поверните лопатку вокруг нижнего левого угла, разрезая клей.

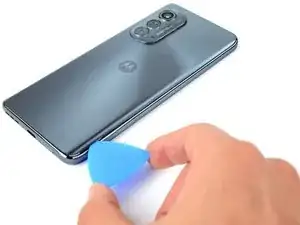

Перемещайте лопатку вдоль края, разрезая клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился повторно.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, разрезая клей.

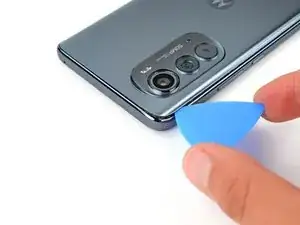

Перемещайте лопатку вдоль верхнего края, разрезая клей.

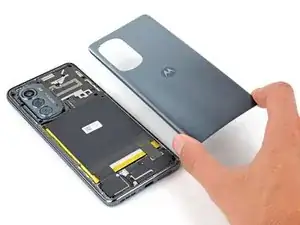

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней раме, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

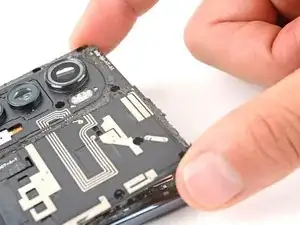

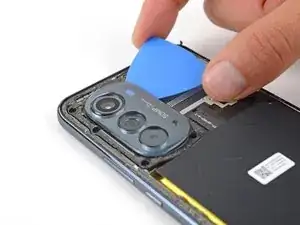

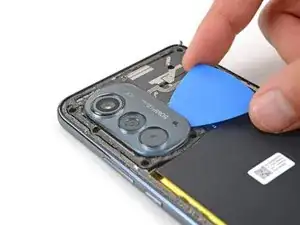

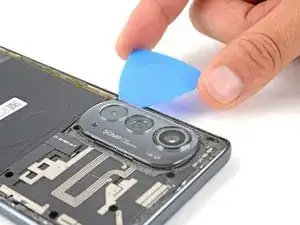

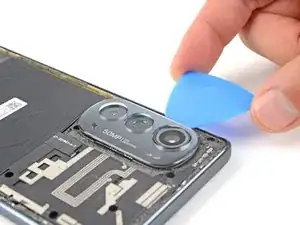

Вставьте лопатку между правым краем рамки камеры и крышкой материнской платы.

Перемещайте лопатку вперёд и назад вдоль края, разрезая клей.

Вставьте лопатку между левым краем рамки камеры и крышкой материнской платы.

Перемещайте лопатку вперёд и назад вдоль края, разрезая клей.

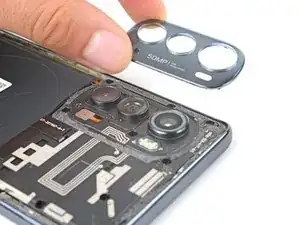

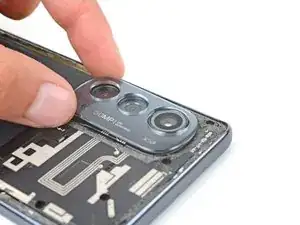

Поднимите рамку камеры с телефона и снимите её.

Во время сборки:

Перед окончательной установкой крышку можно проверить работоспособность телефона. Используйте это руководство, чтобы выполнить диагностику аппаратных компонентов. Перед продолжением работы убедитесь, что телефон полностью выключен.

Если Вы заменяете датчик отпечатков пальцев или сборку экрана, используйте это руководство для калибровки датчика отпечатков пальцев.

Следуйте этому руководству, чтобы заменить клей задней крышки и рамки камеры.

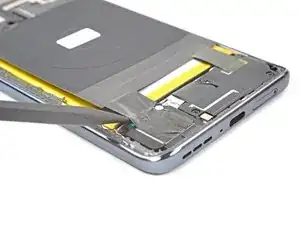

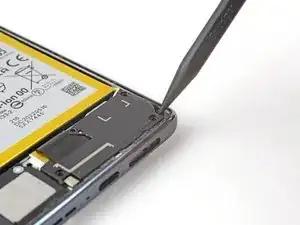

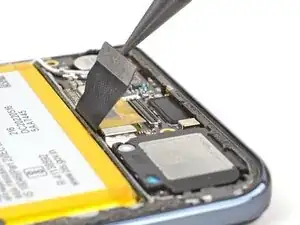

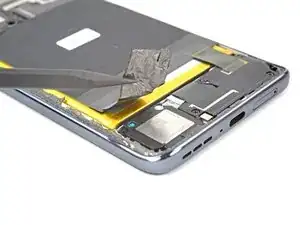

Вставьте острый конец лопатки под ленту, соединяющую катушку беспроводной зарядки и динамик в нижнем левом углу телефона.

Медленно поднимите лопатку вверх, пока лента не отсоединится от динамика.

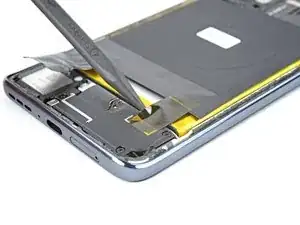

Вставьте лопатку под ленту, соединяющую катушку беспроводной зарядки и крышку платы-спутника в нижнем правом углу телефона.

Медленно поднимите лопатку вверх, пока лента не отсоединится.

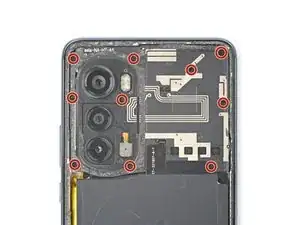

Используйте крестовую отвёртку, чтобы открутить десять винтов длиной 4 мм, крепящих крышку материнской платы.

Крышка материнской платы приклеена к самой материнской плате.

Приложите подогретый iOpener к нижнему краю крышки материнской платы на две минуты.

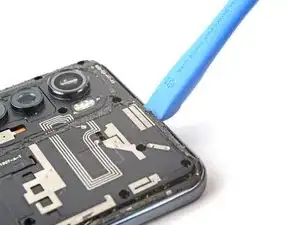

Вставьте инструмент для вскрытия между крышкой материнской платы и средней рамой.

Подденьте инструментом для вскрытия, пока не сможете захватить крышку материнской платы пальцами.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлкнуть фиксаторы.

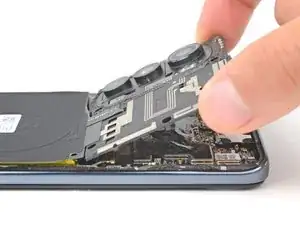

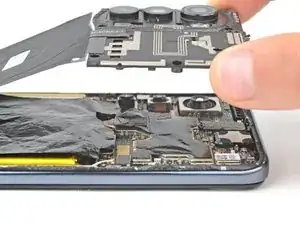

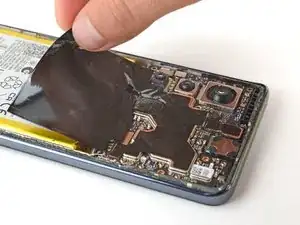

Медленно отогните крышку материнской платы вверх и в сторону от телефона, затем снимите её.

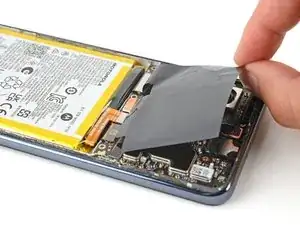

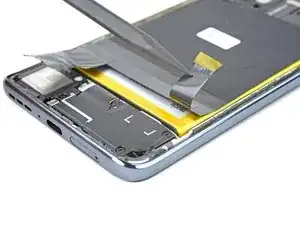

Отодвиньте графитовую плёнку, покрывающую аккумулятор, пальцами.

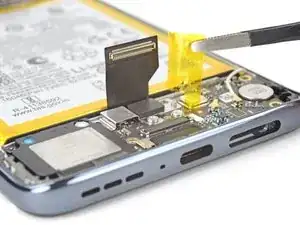

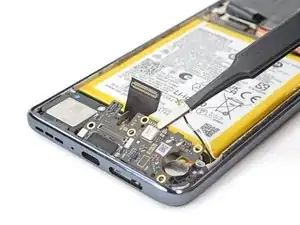

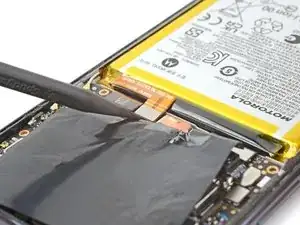

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём-защёлку аккумулятора.

Чтобы повторно подключить разъёмы-защёлки, подобные этому, аккуратно выровняйте их и нажмите на одну сторону, пока она не защёлкнётся, затем проделайте то же самое с другой стороны. Не нажимайте в центр. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

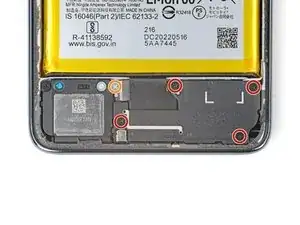

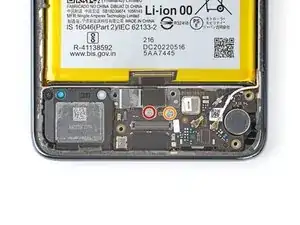

Используйте крестовую отвёртку, чтобы открутить пять винтов, крепящих крышку платы-спутника:

Четыре винта длиной 4,1 мм

Один винт длиной 3 мм

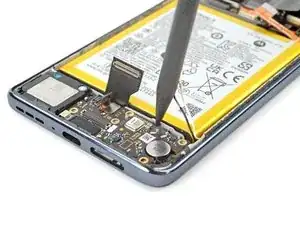

Вставьте лопатку под крышку платы-спутника в нижнем правом углу телефона.

Подденьте лопаткой, чтобы освободить защёлки, крепящие крышку.

Используйте пальцы или пинцет, чтобы снять крышку платы-спутника.

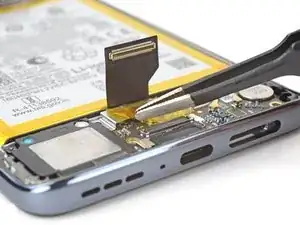

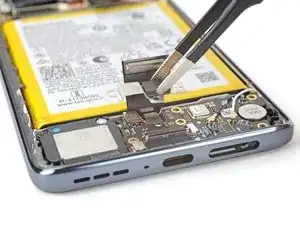

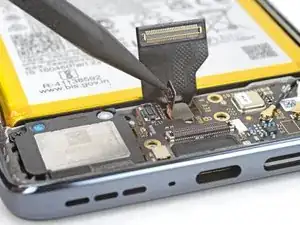

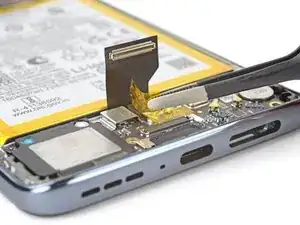

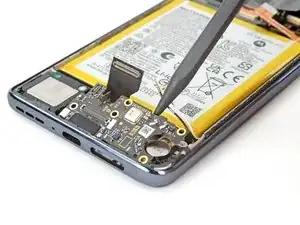

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём-защёлку соединительного кабеля от платы-спутника.

Используйте пальцы или пинцет, чтобы отклеить и снять ленту с крышки датчика отпечатков пальцев.

Отложите ленту в сторону для последующей установки.

Используйте крестовую отвёртку, чтобы открутить два винта длиной 3 мм:

Один винт крепит крышку датчика отпечатков пальцев.

Один винт крепит плату-спутник.

Используйте пальцы или пинцет, чтобы снять крышку датчика отпечатков пальцев.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём-защёлку датчика отпечатков пальцев.

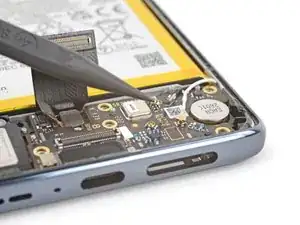

Используйте острый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём чёрной антенны.

Поддевайте со стороны закруглённого края коаксиального разъёма, а не прямого. Если поддеть за прямой край, можно оторвать разъём от платы-спутника.

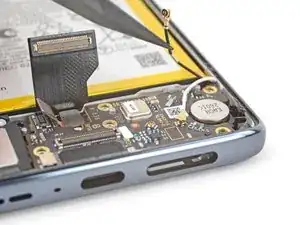

Используйте лопатку, чтобы отвести антенну вверх и в сторону от телефона, пока кабель не освободится из фиксатора на плате-спутнике.

При сборке убедитесь, что металлическая полоса кабеля соединена с контактной площадкой заземления на плате-спутнике.

Чтобы вновь подключить коаксиальные разъёмы, удерживайте их на месте и аккуратно нажмите сверху пальцем или острым концом лопатки.

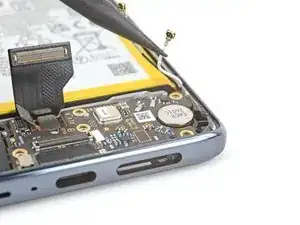

Повторите предыдущий шаг для белого кабеля антенны.

При сборке убедитесь, что кабель находится в своём фиксаторе на плате-спутнике.

Перед выполнением этого шага убедитесь, что вы извлекли лоток с SIM-картой.

Вставьте острый конец лопатки в зазор между дочерней платой и рамой рядом с правым краем телефона.

Аккуратно подденьте, чтобы освободить защелки, фиксирующие дочернюю плату.

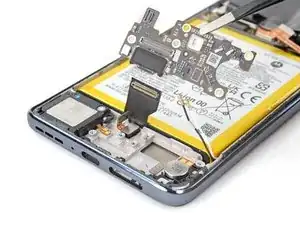

Пальцами или пинцетом приподнимите дочернюю плату из посадочного места и извлеките её.

При сборке убедитесь, что все кабели, подключенные к дочерней плате (шлейф соединения, датчик отпечатков пальцев и антенны), находятся в стороне, чтобы не оказаться зажатыми под платой при её установке.

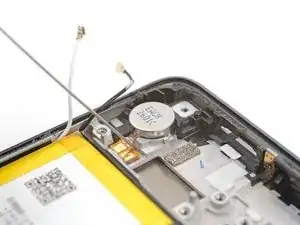

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) под вибромотор и площадку контакта, чтобы ослабить клей, которым они зафиксированы.

Подождите одну минуту, чтобы спирт проник в клеевой слой.

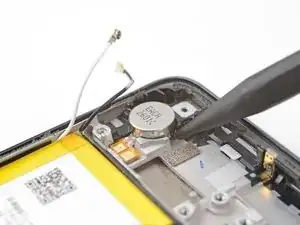

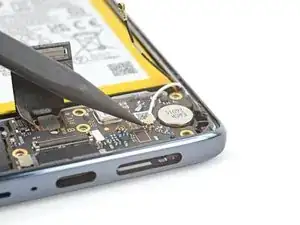

Вставьте острый конец лопатки в зазор между вибромотором и рамой.

Подденьте лопаткой, чтобы отделить вибромотор от рамы.

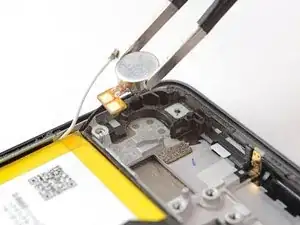

Пальцами или пинцетом извлеките вибромотор.

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

Если остался спирт, протрите его безворсовой салфеткой или дайте ему высохнуть перед установкой нового вибромотора.

Перед установкой вибромотора в раму нанесите на него новый клей.
