Замена ультраширококамерного модуля — Motorola Edge (2022)

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но следите, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прижмите присоску к задней части телефона как можно ближе к середине правого края.

Сильным, равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте пластиковую лопатку в полученный зазор.

Проведите лопаткой вдоль правого края, чтобы рассечь клей.

Оставьте лопатку в нижнем правом краю, чтобы клей не склеился обратно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лопатку вокруг правого нижнего угла, чтобы рассечь клей.

Проведите лопаткой вдоль нижнего края, чтобы рассечь клей.

Оставьте лопатку в нижнем левом краю, чтобы клей не склеился обратно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лопатку вокруг левого нижнего угла, чтобы рассечь клей.

Проведите лопаткой вдоль края, чтобы рассечь клей.

Оставьте лопатку в верхнем левом краю, чтобы клей не склеился обратно.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы рассечь клей.

Проведите лопаткой вдоль верхнего края, чтобы рассечь клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней рамке, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

Вставьте лопатку между правым краем окантовки камеры и крышкой материнской платы.

Проведите лопаткой взад-вперёд вдоль края, чтобы рассечь клей.

Вставьте лопатку между левым краем окантовки камеры и крышкой материнской платы.

Проведите лопаткой взад-вперёд вдоль края, чтобы рассечь клей.

Поднимите окантовку камеры с телефона и снимите её.

При обратной сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательной герметизацией. Используйте это руководство для аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Если вы заменяете сканер отпечатков пальцев или модуль экрана, используйте это руководство для калибровки сканера отпечатков.

Следуйте этому руководству для замены клея задней крышки и окантовки камеры.

Вставьте заострённый конец медиатора под ленту, которая соединяет катушку беспроводной зарядки со динамиком внизу слева телефона.

Медленно поднимите медиатор, пока лента не отслоится от динамика.

Вставьте медиатор под ленту, которая соединяет катушку беспроводной зарядки с крышкой дополнительной платы внизу справа телефона.

Медленно поднимите медиатор, пока лента не отслоится.

Используйте крестовую отвертку, чтобы выкрутить десять винтов 4 мм, фиксирующих крышку материнской платы.

Клей фиксирует крышку материнской платы к самой материнской плате.

Нанесите нагретый iOpener между нижним краем крышки материнской платы на две минуты.

Вставьте монтажный инструмент между крышкой материнской платы и средней рамой.

Подденьте крышку монтажным инструментом до тех пор, пока не сможете захватить крышку материнской платы пальцами.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлкнуть клипсы.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Отодвиньте пальцами графитовую плёнку, покрывающую аккумулятор, чтобы она не мешала.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор аккумулятора.

Чтобы повторно подключить пресс-коннекторы, подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При неправильном совмещении контакты могут согнуться и вызвать необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор межсоединительного кабеля.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор экрана.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кнопочного блока.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём белой антенны.

Подденьте под закруглённый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать разъём от материнской платы.

При сборке убедитесь, что кабель возвращён в свой зажим на материнской плате.

Чтобы повторно подключить коаксиальные разъёмы, подобные этому, удерживайте разъёмы на месте и аккуратно нажмите их прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для коаксиального разъёма чёрной антенны.

При сборке убедитесь, что кабель возвращён в свой зажим на материнской плате.

Осторожно: не проткните и не согните аккумулятор пинцетом — проколотый или погнутый аккумулятор может протечь химикатами или воспламениться.

С помощью пинцета захватите нижний правый угол материнской платы возле штифта на правом краю телефона.

Медленно и равномерно подтяните материнскую плату вверх и над штифтом. Это должно освободить несколько защёлок, фиксирующих материнскую плату.

Может потребоваться несколько попыток и значительная сила, поскольку штифт плотно фиксирует материнскую плату.

Вставьте заострённый конец лопатки под середину нижнего края материнской платы.

Аккуратно подденьте материнскую плату, чтобы освободить защёлки, её фиксирующие.

Снимите материнскую плату с телефона.

При сборке:

Очистите старую термопасту с средней рамы и материнской платы с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту перед сборкой.

Убедитесь, что все кабели, подключаемые к материнской плате (межсоединительный, аккумулятор, антенна, дисплей и кнопочный блок), расположены так, чтобы они не зажались под материнской платой при её возвращении на место.

Переверните материнскую плату, чтобы получить доступ к сверхширокоугольной камере.

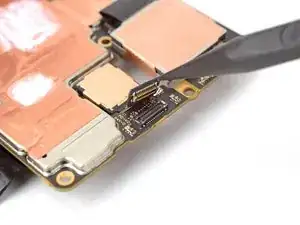

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор сверхширокоугольной камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отсоединении пресс-коннектора — камера может выпасть.

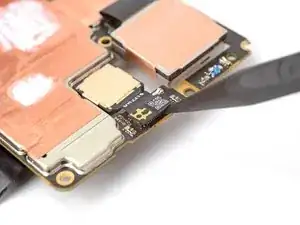

Снимите сверхширокоугольную камеру.
