Замена датчика отпечатка пальца Motorola Edge (2022)

Вставьте инструмент для извлечения SIM-карты, биты или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Уберите лоток SIM-карты пальцами или пинцетом.

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Потяните присоску вверх с сильной, ровной силой, чтобы образовался зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, добавьте нагрева к краю и попробуйте снова.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием вдоль правого края, чтобы разрезать клей.

Оставьте лезвие в нижнем правом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лезвием вдоль нижнего края, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль края, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль верхнего края, чтобы разрезать клей.

Снимите заднюю крышку с телефона и уберите её.

Если задняя крышка всё ещё прилипла к средней рамке, проведите лезвием по краям телефона, пока крышка полностью не отделится.

Вставьте лезвие между правым краем рамки камеры и крышкой материнской платы.

Проводите лезвием взад-вперед вдоль края, чтобы разрезать клей.

Вставьте лезвие между левым краем рамки камеры и крышкой материнской платы.

Проводите лезвием взад-вперед вдоль края, чтобы разрезать клей.

Поднимите рамку камеры с телефона и удалите её.

При сборке:

Это хорошее место для проверки работоспособности телефона перед окончательной сборкой. Используйте это руководство для запуска аппаратного теста. Обязательно снова полностью выключите телефон перед продолжением работы.

Если вы заменяете датчик отпечатка пальца или сборку экрана, используйте это руководство для калибровки датчика отпечатка пальца.

Следуйте этому руководству для замены клея задней крышки и рамки камеры.

Вставьте заострённый конец лопатки под клейкую ленту, соединяющую катушку беспроводной зарядки со динамиком в нижнем левом углу телефона.

Медленно поднимайте лопатку вверх, пока лента не оторвётся от динамика.

Вставьте лопатку под клейкую ленту, соединяющую катушку беспроводной зарядки с крышкой дочерней платы в нижнем правом углу телефона.

Медленно поднимайте лопатку вверх, пока лента не оторвётся.

Используйте крестовую отвёртку, чтобы выкрутить десять винтов длиной 4 мм, фиксирующих крышку платы.

Клей фиксирует крышку платы к самой плате.

Нанесите нагретый iOpener по нижнему краю крышки платы на две минуты.

Вставьте инструмент для вскрытия между крышкой платы и средним каркасом.

Подденьте крышку инструментом до тех пор, пока вы не сможете схватить крышку платы пальцами.

При сборке нажмите по периметру крышки платы, чтобы защёлки вошли на место.

Медленно потяните крышку платы вверх и от телефона и снимите её.

Сдвиньте пальцами графитовую плёнку, покрывающую аккумулятор, чтобы она не мешала.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём аккумулятора.

Чтобы вновь присоединить такие защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимые повреждения.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов, фиксирующих крышку дочерней платы:

Четыре винта 4,1 мм

Один винт 3 мм

Вставьте лопатку под крышку дочерней платы в нижнем правом углу телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку.

Снимите крышку дочерней платы пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём межсоединительного кабеля от дочерней платы.

Снимите ленту с крышки сканера отпечатка пальца пальцами или пинцетом.

Отложите ленту для сборки.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3 мм:

Один винт, фиксирующий крышку сканера отпечатка пальца.

Один винт, фиксирующий дочернюю плату.

Снимите крышку сканера отпечатка пальца пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём сканера отпечатка пальца.

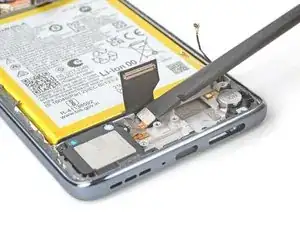

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём чёрной антенны.

Подденьте по закруглённому краю коаксиального разъёма, а не по прямому краю. Если поддеть по прямому краю, вы можете оторвать гнездо от дочерней платы.

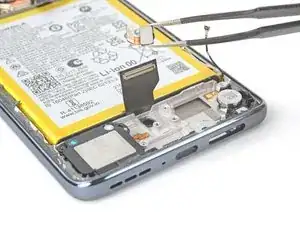

С помощью лопатки приподнимите антенну и отведите её от телефона, пока кабель не выйдет из зажима, фиксирующего его на дочерней плате.

При сборке убедитесь, что металлическая лента кабеля контактирует с заземляющей клеммой на дочерней плате.

Чтобы вновь присоединить такие коаксиальные разъёмы, удерживайте их на месте и аккуратно нажмите прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для белого антенного кабеля.

При сборке установите кабель обратно в его зажим на дочерней плате.

Перед выполнением этого шага убедитесь, что лоток SIM извлечён.

Вставьте заострённый конец лопатки в зазор между дочерней платой и рамкой рядом с правым краем телефона.

Аккуратно подденьте, чтобы освободить защёлки, удерживающие дочернюю плату.

Используйте пальцы или пинцет, чтобы поднять дочернюю плату из её гнезда и извлечь её.

При сборке убедитесь, что все кабели, подключаемые к дочерней плате (соединительный кабель, датчик отпечатка и антенны), убраны с пути, чтобы они не застряли под дочерней платой при её возвращении на место.

Используйте плоскую сторону лопатки, чтобы поддеть датчик отпечатка от рамки.

Небольшое количество клея крепит датчик отпечатка к рамке, поэтому может понадобиться несколько попыток и небольшое усилие.

Используйте пальцы или пинцет, чтобы извлечь датчик отпечатка из телефона.

Перед установкой датчика отпечатка нанесите на рамку новый клей.
