Замена динамика разговорного (наушного) Motorola Edge (2022)

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к температуре.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Сильно и равномерно потяните присоску вверх, чтобы образовать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно разогрейте край и попробуйте снова.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором вдоль правого края, чтобы разрезать клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не закрылся снова.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не закрылся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы разрезать клей.

Проведите медиатором вдоль края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не закрылся снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы разрезать клей.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

Вставьте медиатор между правым краем рамки камеры и крышкой материнской платы.

Проводите медиатором вперёд и назад вдоль кромки, чтобы разрезать клей.

Вставьте медиатор между левым краем рамки камеры и крышкой материнской платы.

Проводите медиатором вперёд и назад вдоль кромки, чтобы разрезать клей.

Поднимите рамку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед его закрытием. Используйте это руководство для запуска аппаратного теста. Перед продолжением обязательно полностью выключите телефон.

Если вы заменяете дактилоскопический сенсор или модуль экрана, используйте это руководство для калибровки дактилоскопического сенсора.

Следуйте этому руководству для замены клея задней крышки и рамки камеры.

Вставьте заострённый конец лопатки под ленту, которая соединяет катушку беспроводной зарядки с динамиком внизу слева телефона.

Медленно поднимите лопаткой вверх, пока лента не отслоится от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дочерней платы внизу справа телефона.

Медленно поднимите лопаткой вверх, пока лента не отслоится.

Используйте крестовую отвертку, чтобы выкрутить десять винтов 4 мм, фиксирующих крышку материнской платы.

Клей фиксирует крышку материнской платы к самой плате.

Приложите разогретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте монтажный инструмент между крышкой материнской платы и средним каркасом.

Подденьте крышку монтажным инструментом, пока не сможете захватить её пальцами.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлкнуть клипсы.

Медленно оттяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Отодвиньте пальцами графитовую пленку, которая закрывает аккумулятор.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём аккумулятора.

Чтобы заново подключить защёлкивающиеся разъёмы типа press connector, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При неправильном выравнивании штырьки могут погнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём шлейфа межплаты.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём экрана.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём кнопочного блока.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём белой антенны.

Подденьте под округлый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать гнездо от материнской платы.

При сборке убедитесь, что кабель возвращён в зажим на материнской плате.

Чтобы заново подключить коаксиальные разъёмы, удерживайте их на месте и аккуратно нажмите прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для коаксиального разъёма чёрной антенны.

При сборке убедитесь, что кабель возвращён в зажим на материнской плате.

Не прокалывайте и не сгибайте аккумулятор пинцетом — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать пожар.

Возьмите пинцетом правый нижний угол материнской платы рядом с выступом на правом краю корпуса.

Подтяните материнскую плату вверх и над выступом медленной, равномерной тягой. Это должно освободить несколько клипс, фиксирующих плату.

Это может потребовать нескольких попыток и значительной силы, так как выступ очень плотно зажимает материнскую плату.

Вставьте заострённый конец лопатки под середину нижнего края материнской платы.

Осторожно подденьте плату, чтобы освободить фиксирующие клипсы.

Снимите материнскую плату с телефона.

При сборке:

Удалите старую термопасту с каркаса и материнской платы с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту перед сборкой.

Убедитесь, что все шлейфы, подключённые к материнской плате (межплата, аккумулятор, антенна, дисплей и кнопочный блок), уложены так, чтобы они не оказались под материнской платой при её повторной установке.

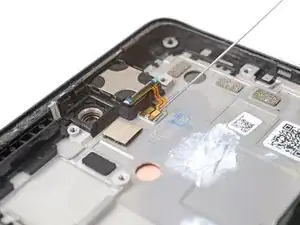

Капните несколько капель высококонцентрированного (90% и выше) изопропилового спирта под контактную площадку динамика разговорного, чтобы ослабить клей, его фиксирующий.

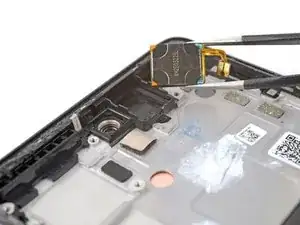

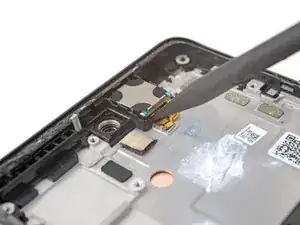

Используйте заострённый конец лопатки, чтобы поддеть динамик разговорного от рамки.

Снимите динамик разговорного.

Шлейф динамика разговорного очень хрупкий. Работайте медленно, чтобы не порвать шлейф.

Если остался спирт, протрите его безворсовой салфеткой или дождитесь полного высыхания перед установкой нового динамика разговорного.

При сборке убедитесь, что шлейф лежит в своей канавке на рамке.

Снимите с нового динамика синие защитные плёнки и установите его.
