Замена основной камеры Motorola Edge (2022)

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор легко повреждаются теплом.

Приложите присоску к задней части телефона как можно ближе к середине правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают сложности, дополнительно подогрейте край и попробуйте снова.

Вставьте медиатор в зазор.

Проведите медиатором вдоль правого края, чтобы перерезать клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не запечатался снова.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего правого угла, чтобы перерезать клей.

Проведите медиатором вдоль нижнего края, чтобы перерезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не запечатался снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы перерезать клей.

Проведите медиатором вдоль края, чтобы перерезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не запечатался снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы перерезать клей.

Проведите медиатором вдоль верхнего края, чтобы перерезать клей.

Поднимите заднюю крышку с телефона и снимите ее.

Если задняя крышка всё ещё приклеена к середине корпуса, проведите медиатором по краям телефона, пока крышка полностью не отделится.

Вставьте медиатор между правым краем окантовки камеры и крышкой платы.

Проводите медиатором взад-вперёд вдоль края, чтобы перерезать клей.

Вставьте медиатор между левым краем окантовки камеры и крышкой платы.

Проводите медиатором взад-вперёд вдоль края, чтобы перерезать клей.

Поднимите окантовку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательным закрытием. Используйте это руководство для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Если вы заменяете датчик отпечатков или модуль экрана, используйте это руководство для калибровки датчика отпечатков.

Следуйте этому руководству для замены клея задней крышки и окантовки камеры.

Вставьте острый конец лопатки под ленту, которая соединяет катушку беспроводной зарядки с динамиком в нижнем левом углу телефона.

Медленно поднимайте лопатку вверх, пока лента не отстанет от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой вспомогательной платы в нижнем правом углу телефона.

Медленно поднимайте лопатку вверх, пока лента не отстанет.

Используйте крестовую отвертку, чтобы выкрутить десять винтов 4 мм, удерживающих крышку материнской платы.

Крышка материнской платы приклеена к самой материнской плате.

Поместите нагретый iOpener у нижнего края крышки материнской платы на две минуты.

Вставьте монтажный инструмент между крышкой материнской платы и средним каркасом.

Подденьте крышку монтажным инструментом до тех пор, пока не сможете схватить крышку материнской платы пальцами.

При повторной сборке прижмите по периметру крышки материнской платы, чтобы защёлкнулись фиксаторы.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Сдвиньте пальцами графитовую плёнку, покрывающую батарею, в сторону.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор батареи.

Чтобы снова подключить такие пресс-коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если коннектор будет смещён, контакты могут выгнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор шлейфа соединения.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор экрана.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кнопочного блока.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём белой антенны.

Подденьте под закруглённый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать гнездо от материнской платы.

При повторной сборке убедитесь, что кабель возвращён в свой зажим на материнской плате.

Чтобы снова подключить такие коаксиальные разъёмы, удерживайте разъёмы на месте и аккуратно нажмите прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для коаксиального разъёма чёрной антенны.

При повторной сборке убедитесь, что кабель возвращён в свой зажим на материнской плате.

Будьте осторожны, чтобы не проколоть и не согнуть батарею пинцетом — проколотая или согнутая батарея может протечь опасными химикатами или воспламениться.

Используйте пинцет, чтобы захватить нижний правый угол материнской платы у штифта на правом краю телефона.

Потяните материнскую плату вверх и над штифтом медленным, равномерным усилием. Это должно освободить несколько фиксаторов, удерживающих материнскую плату.

Это может потребовать нескольких попыток и значительной силы, так как штифт плотно зажимает материнскую плату.

Вставьте заострённый конец лопатки под середину нижнего края материнской платы.

Осторожно подденьте материнскую плату, чтобы освободить фиксаторы, удерживающие её.

Снимите материнскую плату с телефона.

При повторной сборке:

Удалите старую термопасту с среднего каркаса и материнской платы с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту перед сборкой.

Убедитесь, что все кабели, подключаемые к материнской плате (шлейф, батарея, антенна, экран и кнопочный блок), убраны так, чтобы они не застряли под материнской платой при её возвращении на место.

Переверните материнскую плату, чтобы получить доступ к основной камере.

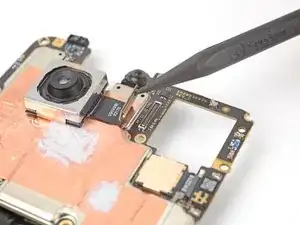

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор основной камеры.

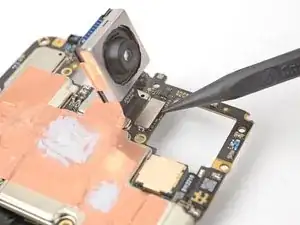

Основная камера не приклеена к материнской плате. Будьте осторожны при отсоединении пресс-коннектора, так как камера может выскочить.

Снимите основную камеру.
