Замена материнской платы Motorola Edge (2022)

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к правому краю задней панели на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте пластину для вскрытия в зазор.

Проведите пластиной вдоль правого края, чтобы разрезать клей.

Оставьте пластину внизу справа, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижнему краю задней панели на две минуты.

Поверните пластину вокруг нижнего правого угла, чтобы разрезать клей.

Проведите пластиной вдоль нижнего края, чтобы разрезать клей.

Оставьте пластину внизу слева, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю задней панели на две минуты.

Поверните пластину вокруг нижнего левого угла, чтобы разрезать клей.

Проведите пластиной вдоль края, чтобы разрезать клей.

Оставьте пластину вверху слева, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхнему краю задней панели на две минуты.

Поверните пластину вокруг верхнего левого угла, чтобы разрезать клей.

Проведите пластиной вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку телефона и снимите её.

Если задняя крышка всё ещё приклеена к каркасу, проведите пластиной по краям телефона, пока крышка полностью не отделится.

Вставьте пластину для вскрытия между правым краем рамки камеры и крышкой материнской платы.

Проведите пластиной туда-сюда вдоль края, чтобы разрезать клей.

Вставьте пластину для вскрытия между левым краем рамки камеры и крышкой материнской платы.

Проведите пластиной туда-сюда вдоль края, чтобы разрезать клей.

Поднимите рамку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательным закрытием. Используйте это руководство, чтобы запустить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работ.

Если вы заменяете датчик отпечатков или модуль экрана, используйте это руководство для калибровки датчика отпечатков.

Следуйте этому руководству для замены клея задней крышки и рамки камеры.

Вставьте острие лопатки под ленту, которая соединяет катушку беспроводной зарядки со динамиком внизу слева телефона.

Медленно поднимайте лопатку, пока лента не отстанет от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дополнительной платы внизу справа телефона.

Медленно поднимайте лопатку, пока лента не отстанет.

Используйте крестовую отвертку, чтобы выкрутить десять винтов 4 мм, крепящих крышку материнской платы.

Клей фиксирует крышку материнской платы непосредственно к самой плате.

Приложите нагретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте инструмент для открытия между крышкой материнской платы и средним каркасом.

Подденьте крышку инструментом до тех пор, пока не сможете схватить крышку материнской платы пальцами.

При сборке нажимайте по периметру крышки материнской платы, чтобы защёлкнуть клипсы.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Сдвиньте графитовую плёнку, закрывающую аккумулятор, в сторону пальцами.

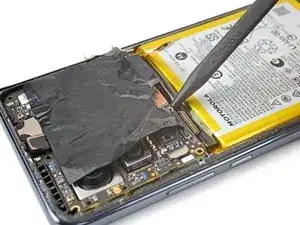

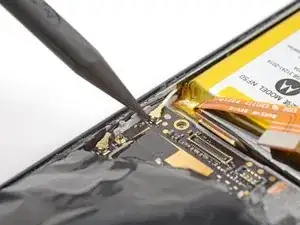

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор аккумулятора.

Чтобы заново подключить пресс-коннекторы, подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.

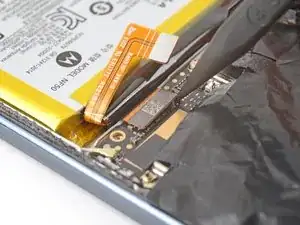

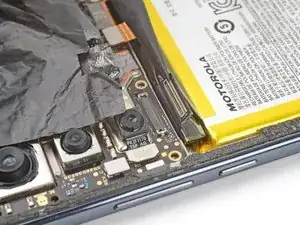

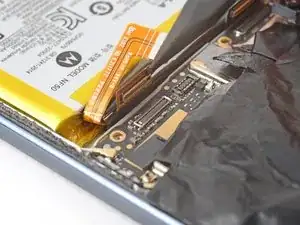

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор межсоединительного кабеля.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор дисплея.

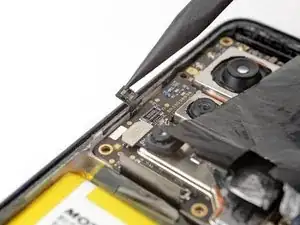

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор блока кнопок.

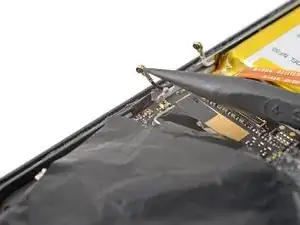

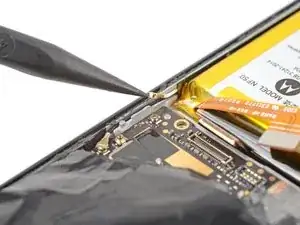

Используйте заострённый конец лопатки, чтобы поддеть и отключить коаксиальный разъём белой антенны.

Подденьте под закруглённый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать гнездо от материнской платы.

При сборке убедитесь, что кабель возвращён в зажим на материнской плате.

Чтобы заново подключить коаксиальные разъёмы, подобные этому, удерживайте соединители на месте и аккуратно нажимайте прямо вниз пальцем или заострённым концом лопатки.

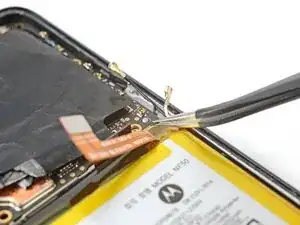

Повторите предыдущий шаг для коаксиального разъёма чёрной антенны.

При сборке убедитесь, что кабель возвращён в зажим на материнской плате.

Берегите аккумулятор от прокола или изгиба пинцетом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

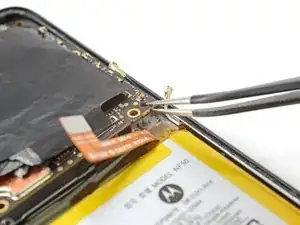

Схватите пинцетом нижний правый угол материнской платы вблизи штифта на правом краю телефона.

Подтяните материнскую плату вверх и над штифтом медленным, ровным усилием. Это должно освободить несколько защёлок, фиксирующих плату.

Это может потребовать нескольких попыток и значительной силы, так как штифт очень плотно клинит материнскую плату.

Вставьте заострённый конец лопатки под середину нижнего края материнской платы.

Осторожно подденьте плату, чтобы освободить защёлки, удерживающие её.

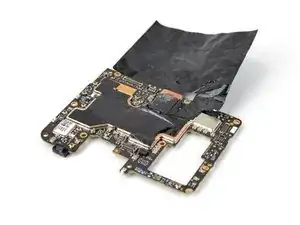

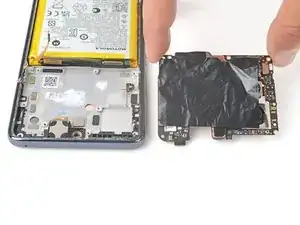

Снимите материнскую плату с телефона.

При сборке:

Удалите старую термопасту с каркаса и материнской платы с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту перед сборкой.

Убедитесь, что все кабели, подключаемые к материнской плате (межсоединительный, аккумулятор, антенна, дисплей и блок кнопок), отведены, чтобы они не зажались под платой при её установке.

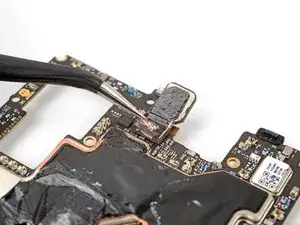

Используйте пинцет, чтобы отогнуть ленту, соединяющую камеру с материнской платой.

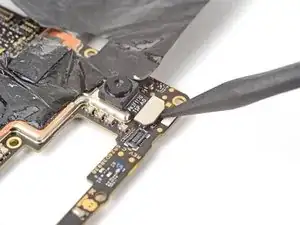

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор фронтальной камеры.

Фронтальная камера не приклеена к материнской плате. Будьте осторожны при отключении пресс-коннектора, так как камера может выскочить.

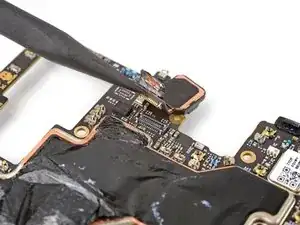

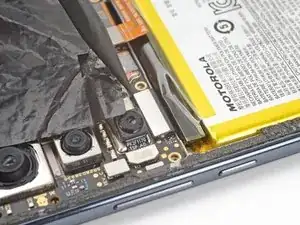

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор камеры глубины.

Камера глубины не приклеена к материнской плате. Будьте осторожны при отключении пресс-коннектора, так как камера может выскочить.

Снимите камеру.

Переверните материнскую плату, чтобы получить доступ к основной и сверхширокоугольной камерам.

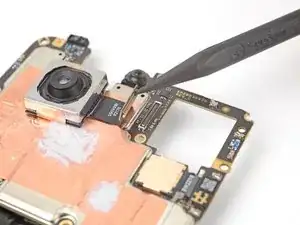

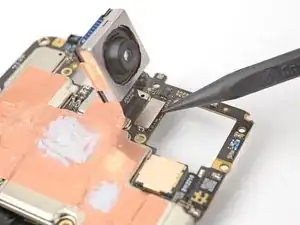

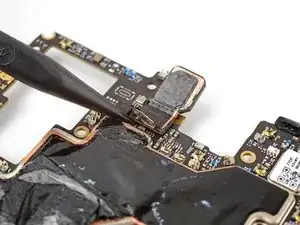

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём основной камеры.

Основная камера не приклеена к материнской плате. Будьте осторожны при отсоединении защёлкивающегося разъёма — камера может выскочить.

Снимите камеру.

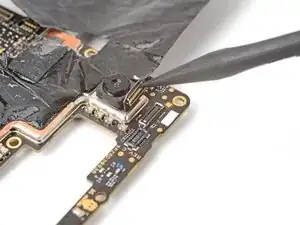

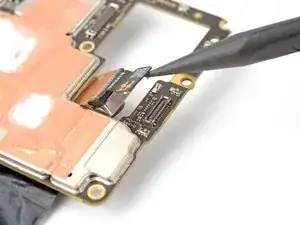

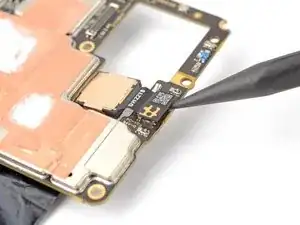

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём сверхширокоугольной камеры.

Сверхширокоугольная камера не приклеена к материнской плате. Будьте осторожны при отсоединении защёлкивающегося разъёма — камера может выскочить.

Снимите камеру.

Теперь у вас осталась только материнская плата.
