Замена фронтальной камеры Motorola Edge (2022)

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Приложите присоску к задней части телефона как можно ближе к середине правого края.

Резко и устойчиво потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нагрейте край сильнее и попробуйте снова.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Проведите лопатку вдоль правого края, чтобы разрезать клей.

Оставьте лопатку в нижнем правом крае, чтобы клей не склеился заново.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в нижнем левом крае, чтобы клей не склеился заново.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Поверните лопатку вокруг нижнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль края, чтобы разрезать клей.

Оставьте лопатку в верхнем левом крае, чтобы клей не склеился заново.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка все ещё приклеена к среднему каркасу, проведите лопатку по краям телефона, пока крышка полностью не отделится.

Вставьте лопатку между правым краем рамки камеры и крышкой материнской платы.

Проведите лопатку взад-вперед вдоль края, чтобы разрезать клей.

Вставьте лопатку между левым краем рамки камеры и крышкой материнской платы.

Проведите лопатку взад-вперед вдоль края, чтобы разрезать клей.

Поднимите рамку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы протестировать работу телефона перед окончательным закрытием. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Если вы заменяете датчик отпечатков или модуль экрана, используйте это руководство для калибровки датчика отпечатков.

Следуйте этому руководству для замены клея на задней крышке и рамке камеры.

Вставьте заостренный конец лопатки под ленту, которая соединяет катушку беспроводной зарядки со динамиком в нижнем левом углу телефона.

Медленно приподнимите лопатку, пока лента не отслоится от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дочерней платы в нижнем правом углу телефона.

Медленно приподнимите лопатку, пока лента не отслоится.

Отверткой Phillips вывинтите десять винтов 4 мм, крепящих крышку материнской платы.

Крышка материнской платы приклеена к самой плате.

Приложите нагретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте инструмент для открывания между крышкой материнской платы и средним каркасом.

Подденьте крышку инструментом до тех пор, пока не сможете схватить её пальцами.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлкнуть фиксирующие защёлки.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Отодвиньте пальцами графитовую плёнку, закрывающую аккумулятор.

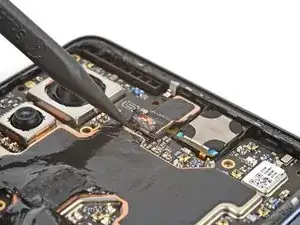

Острым концом лопатки подденьте и отсоедините защёлкивающийся разъём аккумулятора.

Чтобы снова подключить защёлкивающиеся разъёмы, подобные этому, аккуратно совместите их и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться и получить необратимое повреждение.

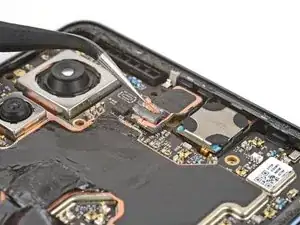

Пинцетом отогните ленту, соединяющую фронтальную камеру с материнской платой.

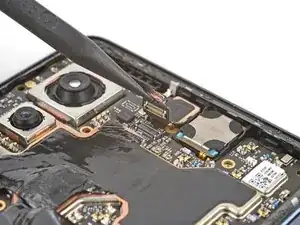

Острым концом лопатки подденьте и отсоедините защёлкивающийся разъём фронтальной камеры.

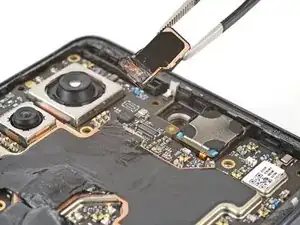

Снимите камеру пальцами или пинцетом.
