Замена правой дочерней платы (Motorola Edge 5G UW, 2022)

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямленную скрепку в отверстие лотка для SIM-карты на нижнем торце телефона.

Нажмите инструмент для извлечения SIM в отверстие лотка, чтобы извлечь лоток SIM-карты.

Используйте пальцы или пинцет, чтобы вынуть лоток для SIM-карты.

Полностью выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к нижнему левому углу.

Потяните за присоску сильной, равномерной силой вверх, чтобы создать зазор между задней крышкой и рамой слева.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно подогрейте кромку и повторите попытку.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Проведите лопатку вдоль левой кромки телефона, чтобы разрезать клей, удерживающий заднюю крышку на корпусе.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся обратно.

Приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль верхней кромки, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся обратно.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся обратно.

Приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительный участок клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите нагретый iOpener справа от камер на две минуты.

Вставьте лопатку между задней крышкой и крышкой материнской платы по верхней правой кромке.

Осторожно приподнимите заднюю крышку, одновременно проводя лопаткой взад-вперёд вдоль правой стороны камер, чтобы разрезать клей.

Задняя крышка должна отделиться от телефона в этот момент.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к рамке, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошая точка для проверки работоспособности телефона перед его окончательным закрытием. Используйте это руководство для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для замены клея задней крышки.

Отверткой Phillips удалите 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средней рамой в правом верхнем крае телефона.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие крышку материнской платы.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки встали на место.

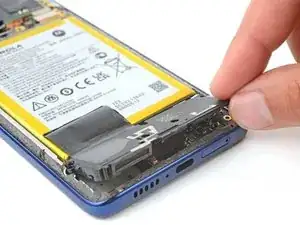

Осторожно потяните крышку материнской платы вверх и от телефон и снимите её.

Не тяните быстро или с усилием — теплоотвод очень слабо фиксирует крышку материнской платы к аккумулятору.

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить пружинный коннектор аккумулятора.

Чтобы присоединить такие же пружинные коннекторы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не давите по центру. При несовпадении контактов штыри могут погнуться и получат необратимое повреждение.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов 4 мм, фиксирующих крышку дочерней платы.

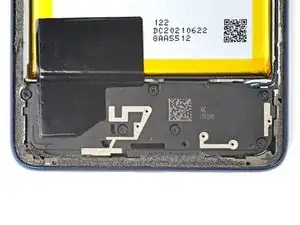

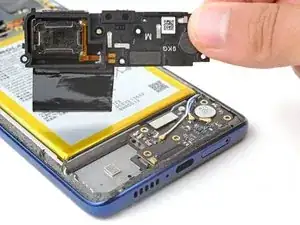

Используйте пальцы или пинцет, чтобы приподнять крышку дочерней платы и снять её, сдвинув к верхнему краю телефона.

Поднимайте аккуратно: небольшой теплоотвод слабо соединяет крышку дочерней платы с аккумулятором.

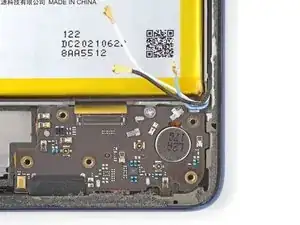

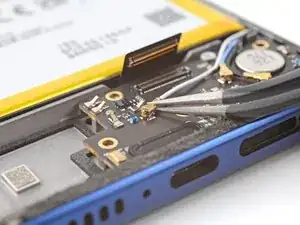

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить пружинный коннектор межсоединительного кабеля от дочерней платы.

Будьте внимательны, чтобы не проколоть аккумулятор пинцетом — проколотый аккумулятор может протечь опасными веществами или загореться.

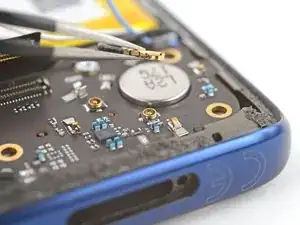

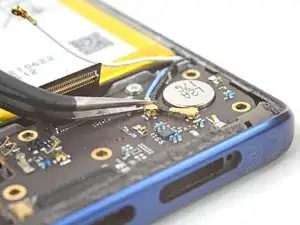

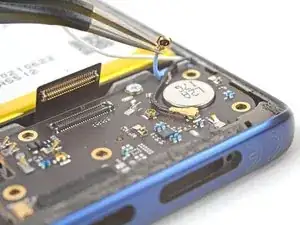

Хватайте пинцетом верх и низ коаксиального коннектора белой антенны как можно ближе к головке коннектора.

Поднимайте строго вверх, чтобы отсоединить кабель.

Осторожно при отсоединении кабеля — очень легко оторвать разъём от дочерней платы.

Чтобы присоединить такие же коаксиальные коннекторы, удерживайте коннекторы на месте и аккуратно нажмите их прямо вниз пальцем или остроконечным концом лопатки.

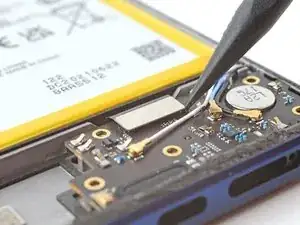

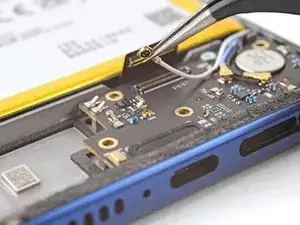

Используйте пинцет или пальцы, чтобы аккуратно подтянуть белый антенный кабель вверх и к правому краю телефона, пока он не выйдет из защёлки на дочерней плате.

При сборке убедитесь, что кабель установлен обратно в его защёлку на дочерней плате.

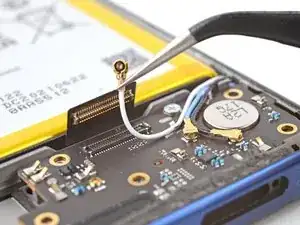

Аналогичным способом отсоедините и освободите синие и чёрные антенные кабели.

При сборке убедитесь, что кабели возвращены в их защёлки на дочерней плате.

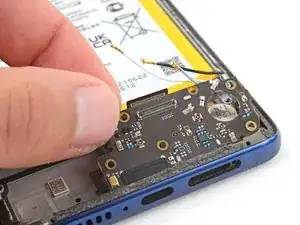

Используйте крестовую отвертку, чтобы выкрутить винт 3 мм, фиксирующий дочернюю плату.

Перед выполнением этого шага убедитесь, что лоток для SIM-карты извлечён.

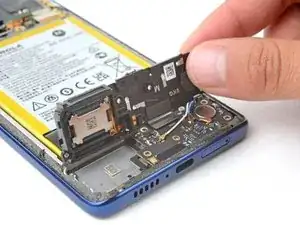

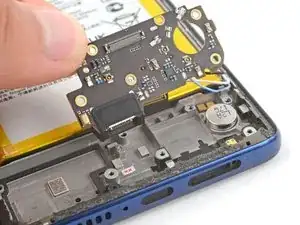

Используйте пальцы или пинцет, чтобы подтянуть дочернюю плату вверх и к верхнему краю и снять её.

При сборке убедитесь, что все кабели, подключаемые к дочерней плате (межсоединительные и антенные), отведены в сторону, чтобы они не застряли под дочерней платой при её установке.
