Снятие материнской платы

Перед началом ремонта разрядите батарею до уровня ниже 25%. Заряженная батарея может загореться при повреждении.

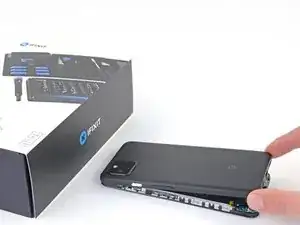

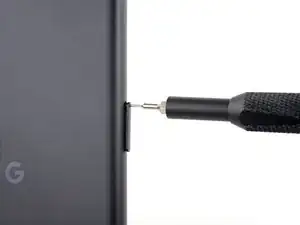

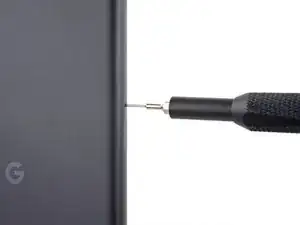

Полностью выключите телефон и отключите все кабели.

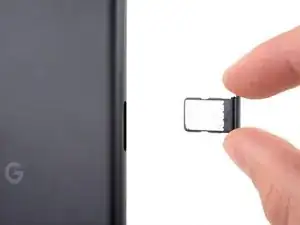

Перед началом ремонта обратите внимание на следующее:

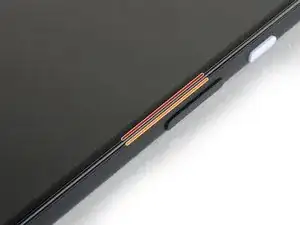

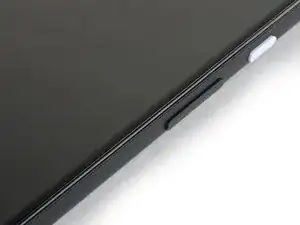

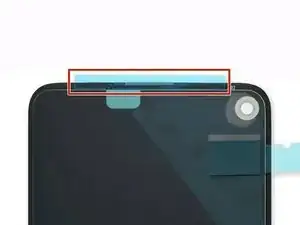

Шов экрана: этот шов отделяет экран от остальной части телефона. Не поддевать в этом шве.

Шов окантовки: здесь пластиковая окантовка, предназначенная для защиты экрана, соединяется с рамкой. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Если экран треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Разместите присоски примерно по центру правого края телефона — одну спереди и одну сзади.

Сожмите присоски, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более сцепляющей поверхности.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и протяните его через рычаги Anti-Clamp так, чтобы он лежал на правом крае телефона.

Вы также можете использовать фен или тепловую пушку — но чрезмерное тепло может повредить дисплей и/или внутреннюю батарею, так что действуйте осторожно.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалаcь зазор для открытия.

Вставьте медиатор под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

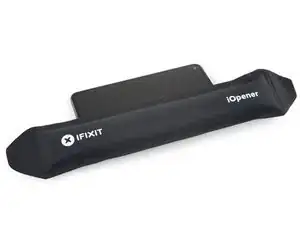

Разогрейте iOpener и приложите его к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

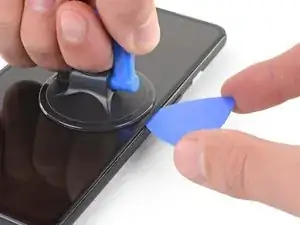

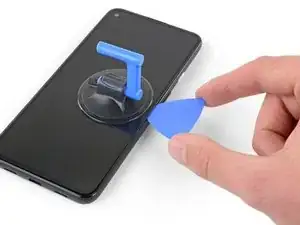

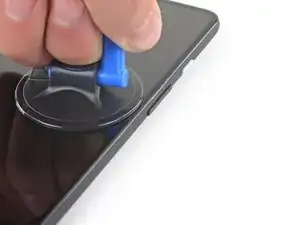

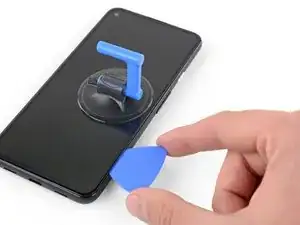

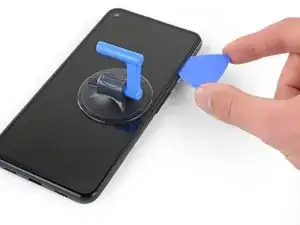

Прикрепите присоску к экрану как можно ближе к центру правого края.

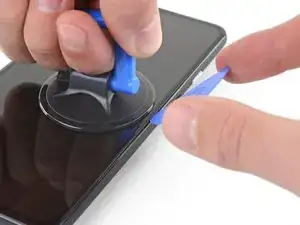

Ровно и сильно потяните присоску вверх, чтобы создать зазор между окантовкой и рамкой.

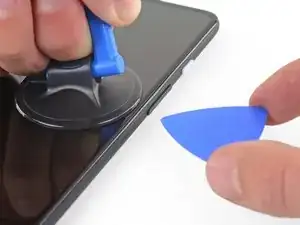

Вставьте медиатор в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникли трудности, нагрейте край сильнее и попробуйте снова.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

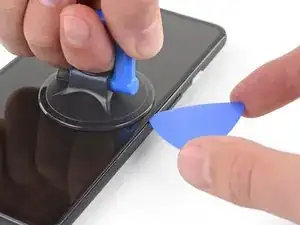

Продолжая тянуть присоску, наклоните медиатор вверх под крутым углом.

Осторожно протолкните медиатор внутрь, одновременно поддевая, чтобы переместить его в шов окантовки.

Вставляйте медиатор не глубже 3.5 мм, чтобы не повредить внутренние компоненты.

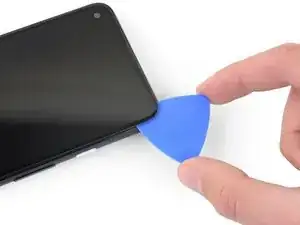

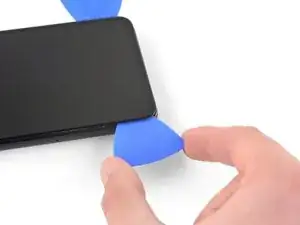

Проведите медиатор вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие окантовку к рамке.

Разместите медиатор в верхнем правом углу перед переходом к следующему шагу.

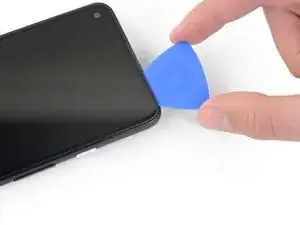

Поверните медиатор вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем правом углу, чтобы защёлки не зафиксировались снова.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить внутренние компоненты.

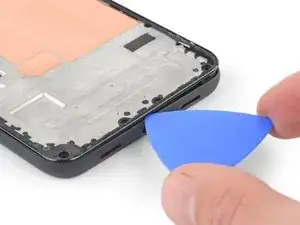

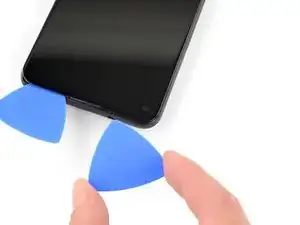

Вставьте новый медиатор в созданный зазор.

Проведите медиатор вдоль верхнего края, чтобы освободить защёлки.

При работе вокруг фронтальной камеры вставляйте медиатор не глубже 3 мм, чтобы не повредить объектив.

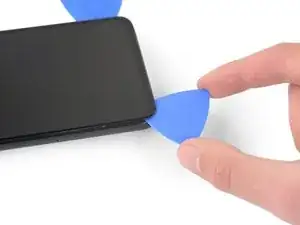

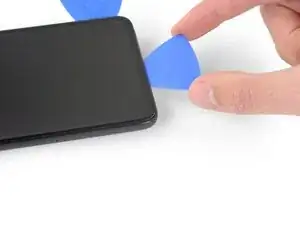

Поверните медиатор для вскрытия вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем левом углу, чтобы защёлки не закрылись снова.

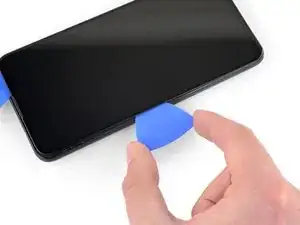

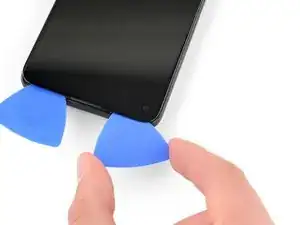

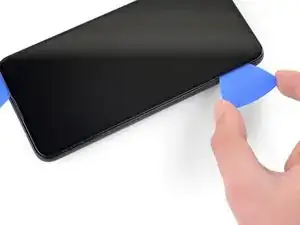

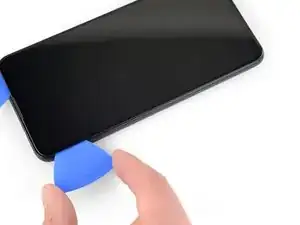

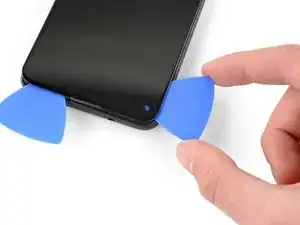

Вставьте новый медиатор в щель, которую вы только что создали.

Сдвиньте медиатор вдоль левого края, чтобы освободить защёлки.

Вставляйте медиатор не глубже 3 мм, чтобы не повредить внутренние компоненты.

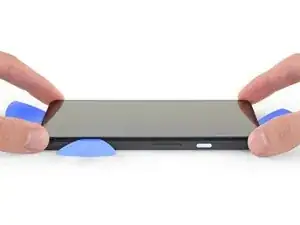

Повторите процедуру поворота и сдвига для оставшихся кромок.

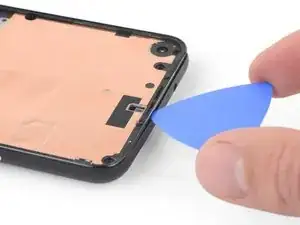

На этом этапе экран должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте медиатор, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран пока что. Он всё ещё соединён с рамкой гибким кабелем.

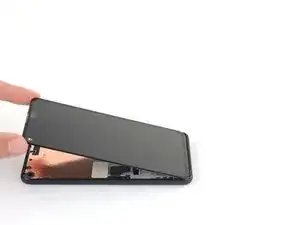

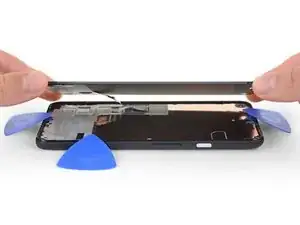

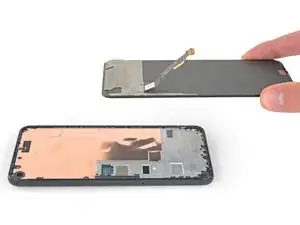

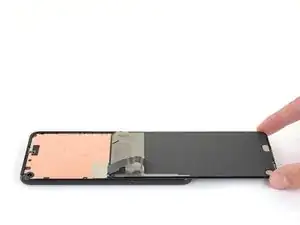

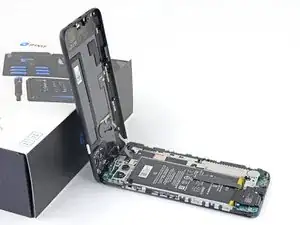

Поднимите правый край экрана и отведите его влево, как при открывании книги.

Разместите экран вверх ногами и параллельно рамке перед продолжением работы.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

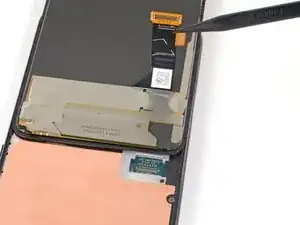

Используйте пинцет, чтобы согнуть нижнюю сторону кронштейна вверх, освободив металическую защёлку.

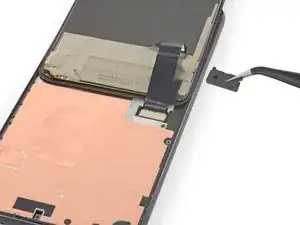

Снимите кронштейн кабеля дисплея.

При сборке сначала вставляйте верхнюю сторону кронштейна, затем прижимайте другую сторону. Несоблюдение этого порядка может привести к искрению и повреждению материнской платы.

Будьте очень осторожны при выполнении этого шага — вы рискуете повредить крошечные компоненты вокруг нажимного разъёма.

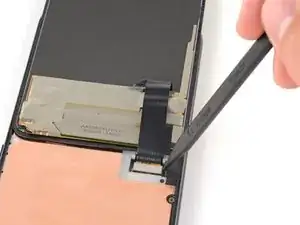

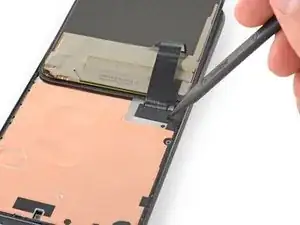

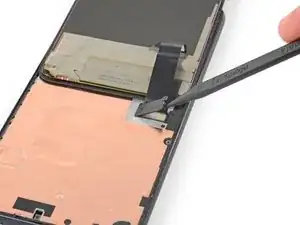

Вставьте кончик медиатора под нижний правый край нажимного разъёма кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отсоедините нажимной разъём кабеля дисплея.

Чтобы снова присоединить такие же нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не прижимайте по центру. При неправильном выравнивании контакты могут согнуться и получить необратимые повреждения.

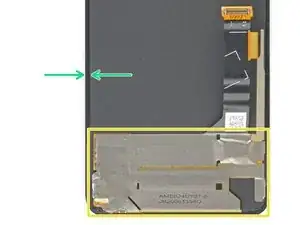

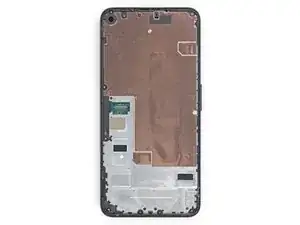

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить экран или заменяемый экран:

При работе с экраном держите его за кромки.

При размещении экрана на рабочем месте следите, чтобы ничто не касалось его задней стороны. Рассмотрите возможность положить экран на мягкую безворсовую ткань.

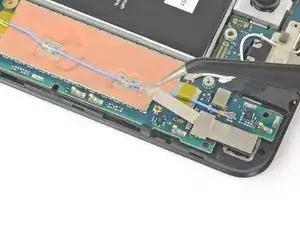

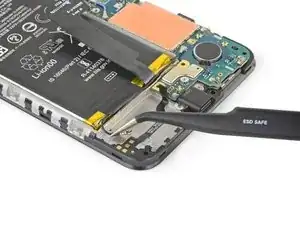

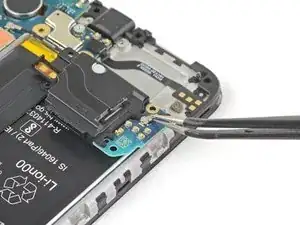

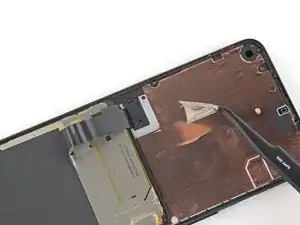

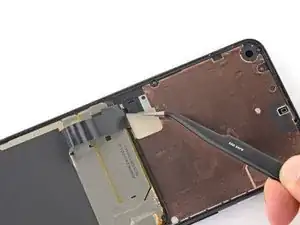

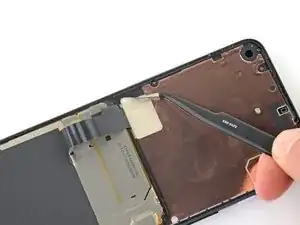

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю рамку и верхний динамик.

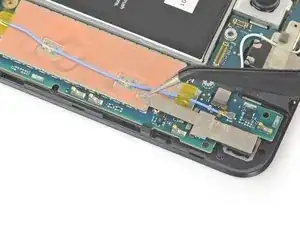

Не удаляйте ленту полностью. Нужно отогнуть только мостик между средней рамкой и верхним динамиком.

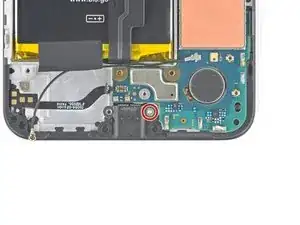

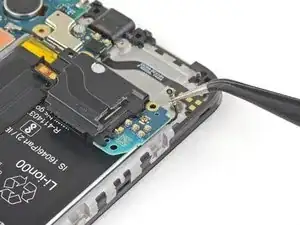

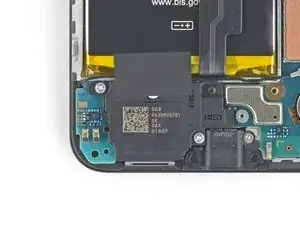

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта по обе стороны порта USB-C.

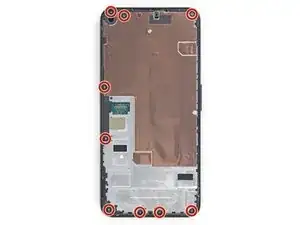

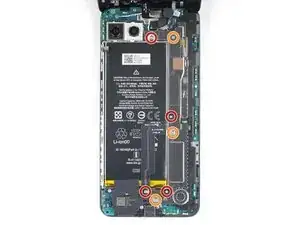

Используйте отвёртку Torx T3, чтобы снять 16 винтов, фиксирующих среднюю рамку к корпусу:

Восемь винтов 4.3 мм

Пять винтов 2.9 мм

Два винта 4.9 мм

Один винт 4.6 мм

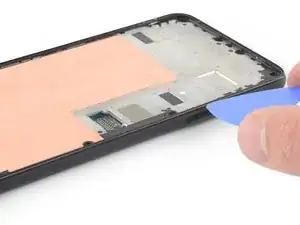

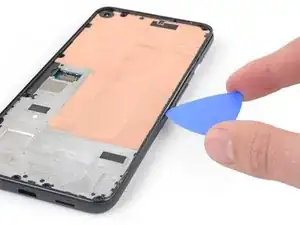

Вставьте лопатку между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамки из защёлок.

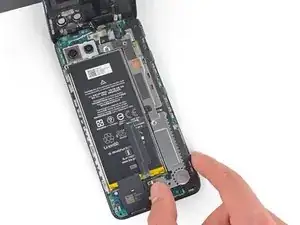

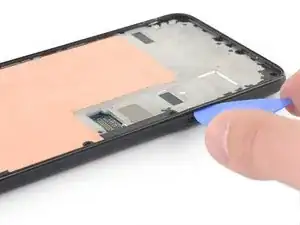

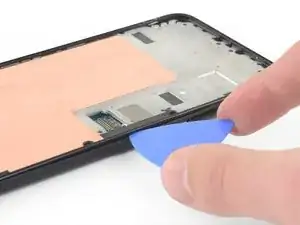

Вставьте лопатку между нижним левым участком средней рамки и корпусом.

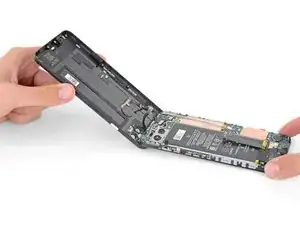

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки из защёлок.

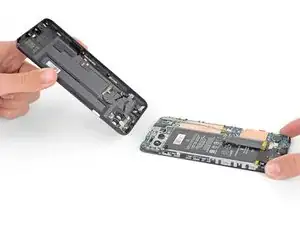

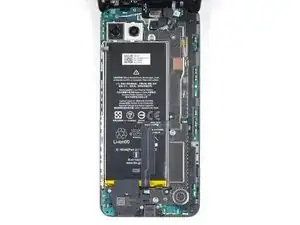

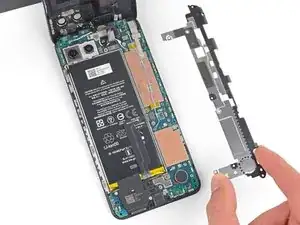

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору теплопроводной пастой.

При сборке это хорошее место для включения телефона и проверки всех функций перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

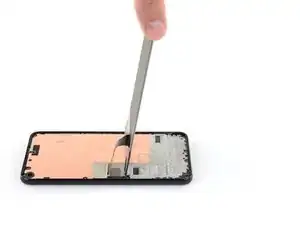

Используйте плоский конец лопатки, чтобы соскрести теплопроводную пасту.

Очистите остатки пасты изопропиловым спиртом и либо кофейным фильтром, либо безворсовой тканью.

Повторите процесс очистки для теплопроводной пасты на средней рамке.

При сборке следуйте этому руководству по повторному нанесению теплопроводной пасты на устройство.

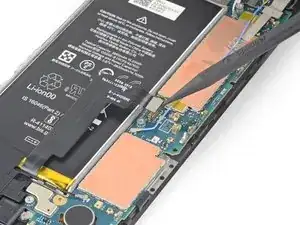

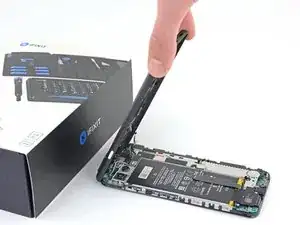

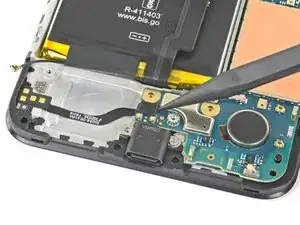

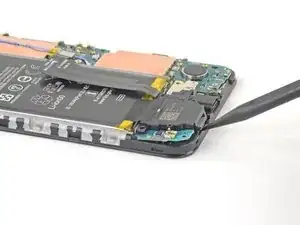

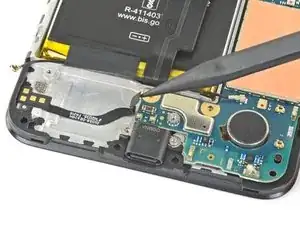

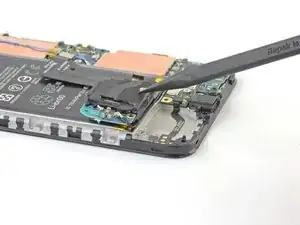

Используйте лопатку, чтобы поддеть и отключить нажимной разъём батареи.

Если в вашем устройстве нет 5G mmWave-антенны, пропустите следующие четыре шага.

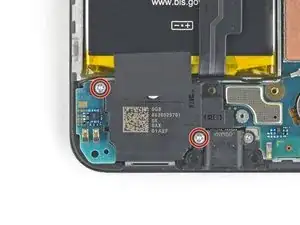

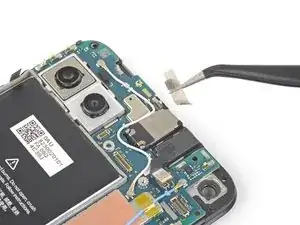

Используйте отвертку Torx T3, чтобы вынуть винт 2.9 мм, крепящий кронштейн 5G mmWave-антенны.

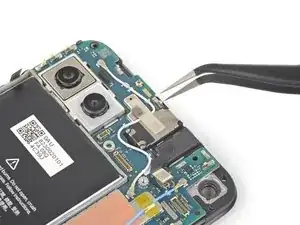

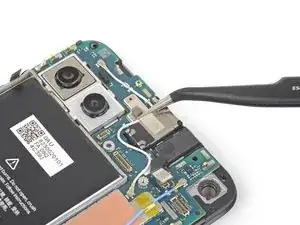

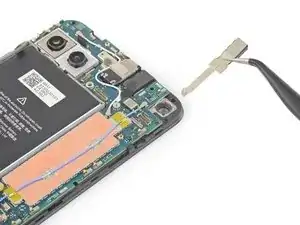

Используя пинцет или пальцы, потяните кронштейн к правому краю телефона и отсоедините его защёлку.

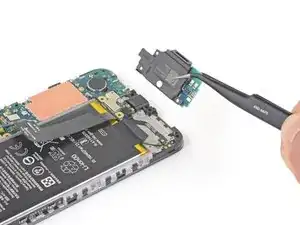

Снимите кронштейн 5G mmWave-антенны.

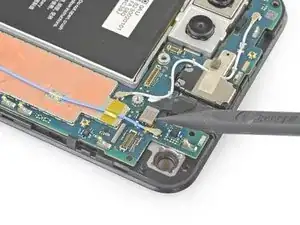

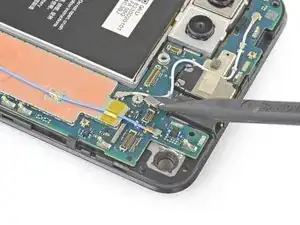

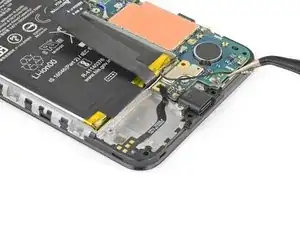

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём 5G mmWave-антенны.

Используя пинцет или пальцы, снимите 5G mmWave-антенну.

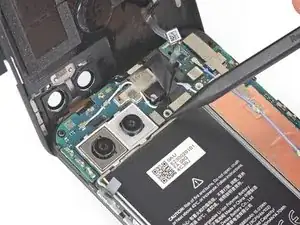

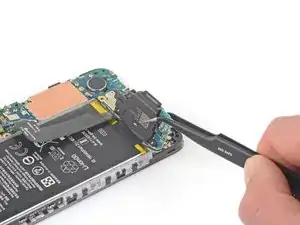

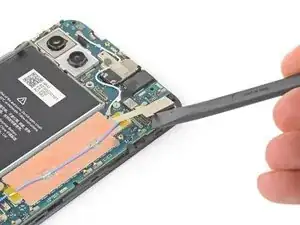

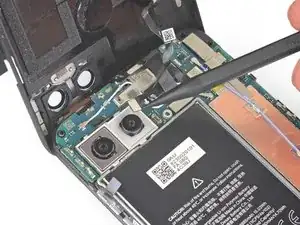

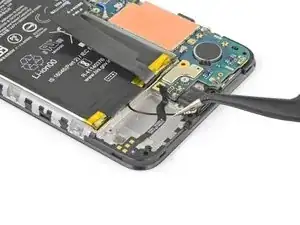

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём ультраширокоугольной тыльной камеры.

Снимите ультраширокоугольную тыльную камеру.

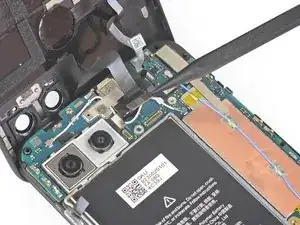

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём широкоугольной тыльной камеры.

Снимите широкоугольную тыльную камеру.

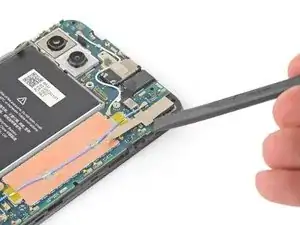

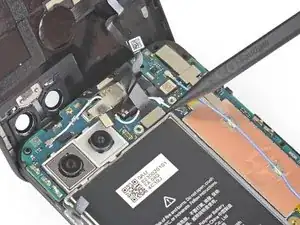

Используйте плоский конец лопатки, чтобы поддеть нажимной разъём кнопок громкости и питания в верхнем левом углу платы.

Используйте отвертку Torx T3, чтобы вынуть винт 2.9 мм, крепящий плату.

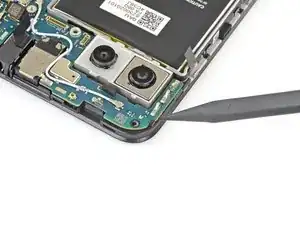

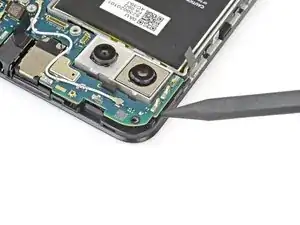

Вставьте лопатку между верхней частью платы и рамой, рядом с фронтальной камерой.

Подденьте и приподнимите плату, чтобы можно было схватить её пальцами.

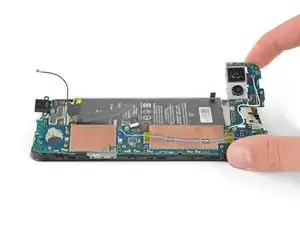

Наклоните верхнюю часть платы вверх, чтобы освободить её пластиковые защёлки.

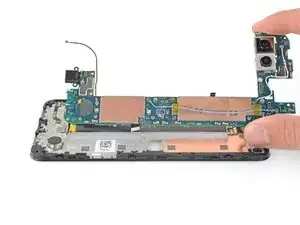

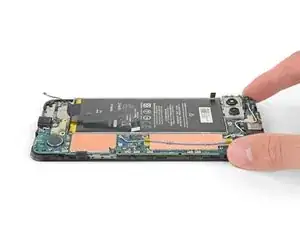

Снимите плату.
