Замена экрана Motorola Edge (2022)

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка SIM-карты, чтобы извлечь лоток SIM-карты.

Используйте пальцы или пинцет, чтобы вынуть лоток SIM-карты.

Полностью выключите телефон перед началом работы.

Подогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нанесите больше тепла на край и попробуйте снова.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием вдоль правого края, чтобы разрезать клей.

Оставьте лезвие в нижнем правом углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лезвием вдоль нижнего края, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль края, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к среднему каркасу, проведите лезвием по краям телефона, пока крышка полностью не отделится.

Вставьте лезвие между правым краем рамки камеры и крышкой материнской платы.

Проведите лезвием вперёд‑назад вдоль края, чтобы разрезать клей.

Вставьте лезвие между левым краем рамки камеры и крышкой материнской платы.

Проведите лезвием вперёд‑назад вдоль края, чтобы разрезать клей.

Поднимите окантовку камеры с телефона и снимите её.

При повторной сборке:

Сейчас — хорошее время, чтобы проверить работоспособность телефона перед его окончательной герметизацией. Используйте это руководство, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работы.

Если вы заменяете датчик отпечатка пальца или модуль экрана, используйте это руководство для калибровки датчика отпечатков.

Следуйте этому руководству, чтобы заменить клей на задней крышке и окантовке камеры.

Вставьте заострённый конец лопатки под ленту, которая соединяет катушку беспроводной зарядки с динамиком внизу слева телефона.

Медленно поднимайте лопатку вверх, пока лента не отойдёт от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дочерней платы внизу справа телефона.

Медленно поднимайте лопатку вверх, пока лента не отсоединится.

Используйте крестовую отвёртку, чтобы удалить десять винтов длиной 4 мм, удерживающих крышку материнской платы.

Крышка материнской платы приклеена к самой материнской плате.

Нанесите нагретый iOpener вдоль нижнего края крышки материнской платы на две минуты.

Вставьте инструмент для вскрытия между крышкой материнской платы и средним каркасом.

Подденьте крышку инструментом до тех пор, пока не сможете взять крышку материнской платы пальцами.

При повторной сборке прижмите по периметру крышки материнской платы, чтобы защёлки вошли в зацепление.

Медленно потяните крышку материнской платы вверх и от телефона и снимите её.

Отодвиньте пальцами графитовую плёнку, покрывающую аккумулятор.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.

Чтобы вновь присоединить такие нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте крестовую отвёртку, чтобы удалить пять винтов, удерживающих крышку дочерней платы:

Четыре винта по 4,1 мм

Один винт 3 мм

Вставьте лопатку под крышку дочерней платы в нижнем правом углу телефона.

Подденьте лопаткой, чтобы освободить защёлки, удерживающие крышку.

Снимите крышку дочерней платы пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём соединительного кабеля от дочерней платы.

С помощью пальцев или пинцета отогните и снимите ленту с крышки датчика отпечатков.

Отложите ленту для повторной сборки.

Используйте крестовую отвёртку, чтобы удалить два винта 3 мм:

Один винт, удерживающий крышку датчика отпечатков.

Один винт, удерживающий дочернюю плату.

Снимите крышку датчика отпечатков пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём датчика отпечатков.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём чёрной антенны.

Подденьте под округлую кромку коаксиального разъёма, а не под прямую кромку. Если поддеть под прямую кромку, можно оторвать гнездо от дочерней платы.

С помощью лопатки оттолкните антенну вверх и от телефона, пока кабель не освободится из зажима, фиксирующего его на дочерней плате.

При повторной сборке убедитесь, что металлическая лента кабеля соединяется с заземляющим зажимом на дочерней плате.

Чтобы вновь присоединить такие коаксиальные разъёмы, удерживайте разъёмы на месте и аккуратно нажимайте прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для белого антенного кабеля.

При сборке убедитесь, что кабель возвращён в его зажим на дочерней плате.

Перед выполнением этого шага убедитесь, что лоток SIM извлечён.

Вставьте заострённый конец лопатки в зазор между дочерней платой и рамой у правого края телефона.

Осторожно подденьте, чтобы освободить защёлки, фиксирующие дочернюю плату.

Используйте пальцы или пинцет, чтобы поднять дочернюю плату из её посадочного места и вынуть её.

При сборке убедитесь, что все кабели, подключаемые к дочерней плате (соединительный кабель, датчик отпечатка пальца и антенные кабели), не мешают и не окажутся зажатами под дочерней платой при её повторной установке.

Используйте плоскую сторону лопатки, чтобы поддеть датчик отпечатка пальца от рамки.

Небольшое количество клея фиксирует датчик отпечатка на рамке, поэтому потребуется несколько попыток и небольшое усилие.

Используйте пальцы или пинцет, чтобы извлечь датчик отпечатка пальца из телефона.

Перед установкой датчика отпечатка нанесите на рамку новый клей.

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под моторчик вибрации и его контактную площадку, чтобы ослабить клей, их фиксирующий.

Подождите одну минуту, чтобы спирт проник в клей.

Вставьте заострённый конец лопатки в зазор между моторчиком вибрации и рамкой.

Подденьте лопаткой вверх, чтобы отделить моторчик вибрации от рамки.

Используйте пальцы или пинцет, чтобы снять моторчик вибрации.

Гибкий кабель моторчика вибрации очень хрупкий. Действуйте медленно, чтобы не порвать кабель.

Если остался спирт, протрите его безворсовой салфеткой или дождитесь полного высыхания перед установкой нового моторчика.

Перед установкой моторчика в рамку нанесите на него новый клей.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём соединительного кабеля.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём экрана.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём блока кнопок.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить коаксиальный разъём белой антенны.

Подденьте под закруглённый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать гнездо от материнской платы.

При сборке убедитесь, что кабель возвращён в его зажим на материнской плате.

Чтобы снова подключить такие коаксиальные разъёмы, удерживайте разъёмы на месте и аккуратно нажмите их прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для коаксиального разъёма чёрной антенны.

При сборке убедитесь, что кабель возвращён в его зажим на материнской плате.

Берегитесь, чтобы не проколоть и не согнуть аккумулятор пинцетом — проколотый или согнутый аккумулятор может протечь или воспламениться.

Захватите пинцетом нижний правый угол материнской платы рядом с штифтом на правом крае телефона.

Подтяните материнскую плату вверх и переложите её через штифт медленным и равномерным движением. Это должно освободить несколько защёлок, фиксирующих материнскую плату.

Это может потребовать нескольких попыток и значительного усилия, так как штифт очень плотно зажимает материнскую плату.

Вставьте заострённый конец лопатки под середину нижнего края материнской платы.

Осторожно подденьте материнскую плату, чтобы освободить защёлки, её фиксирующие.

Извлеките материнскую плату из телефона.

При сборке:

Удалите старую теплопасту с середины каркаса и материнской платы с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую теплопасту перед сборкой.

Убедитесь, что все кабели, подключаемые к материнской плате (соединительный, аккумуляторный, антенны, дисплей и блок кнопок), не мешают и не окажутся зажаты под материнской платой при её повторной установке.

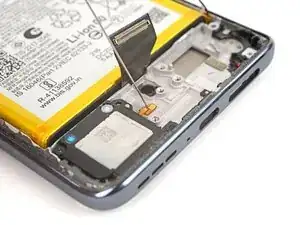

Используйте крестовую отвертку, чтобы выкрутить винт 4.1 мм, фиксирующий громкоговоритель.

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) под контактную площадку динамика, чтобы размягчить клей, фиксирующий его.

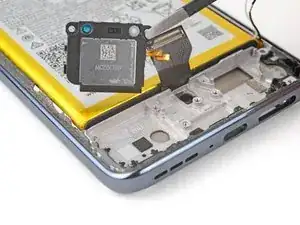

Используйте пальцы или пинцет, чтобы снять динамик.

Гибкий кабель динамика очень хрупкий. Работайте медленно, чтобы не порвать кабель.

Если остался спирт, протрите его безворсовой тканью или дождитесь полного высыхания перед установкой нового динамика.

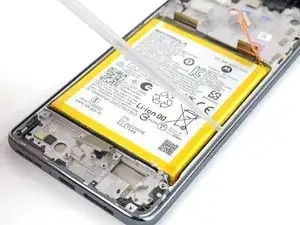

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) в зазоры вдоль кромок аккумулятора.

Наклоните устройство при нанесении спирта, чтобы он попал под аккумулятор.

Подождите одну минуту, чтобы спирт проник в клей.

Сначала наносите лишь несколько капель, при необходимости добавляйте ещё.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор при его извлечении — проколотый или согнутый аккумулятор может протечь или вызвать пожар.

Прикрепите присоску к аккумулятору.

Резко и равномерно тяните присоску вверх, чтобы отделить аккумулятор от каркаса.

Если аккумулятор не поддаётся, нанесите ещё несколько капель изопропилового спирта и повторите попытку.

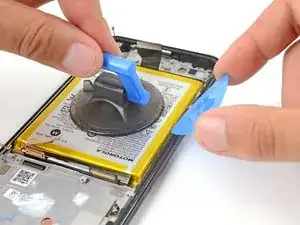

Вставьте медиатор в образовавшийся зазор.

Продолжайте тянуть присоску вверх сильной, ровной силой, одновременно двигая медиатором взад‑вперёд, чтобы разрезать клей. Повторяйте до полного отделения аккумулятора от корпуса.

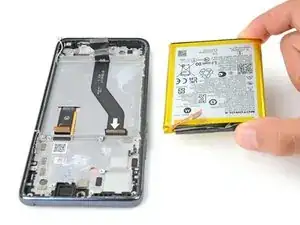

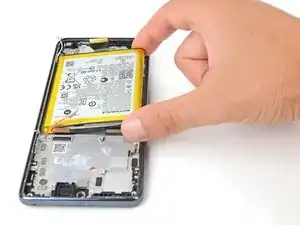

Извлеките аккумулятор из каркаса.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это представляет опасность. Замените его на новый.

Следуйте этому руководству, чтобы заменить клей для аккумулятора.

Если вы собираетесь повторно использовать старый аккумулятор, пропустите этот шаг.

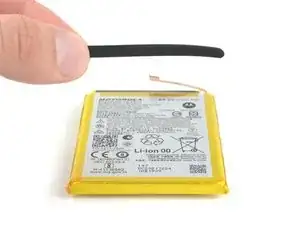

Снимите липкую пенную полоску с нижней кромки аккумулятора с помощью пинцета или пальцами.

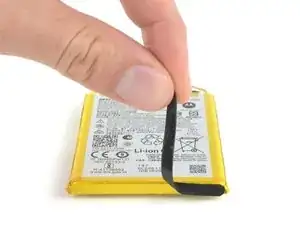

Перед установкой нового аккумулятора приклейте пенную полоску к нему.

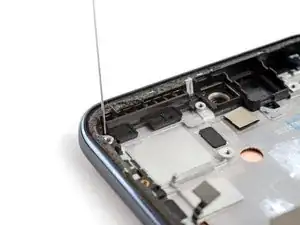

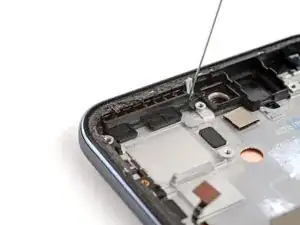

Нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) с обеих сторон пластиковой прокладки в верхнем левом углу телефона.

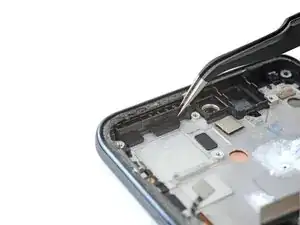

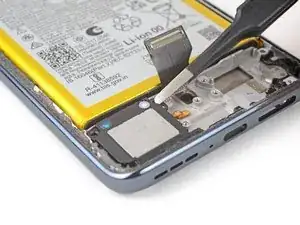

Захватите прокладку пинцетом.

Наклоните прокладку в сторону нижней части телефона, чтобы отсоединить её от выступа в каркасе.

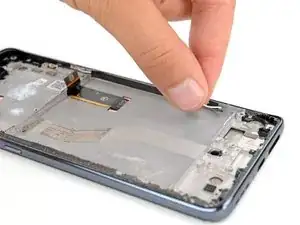

Поднимите и снимите прокладку.

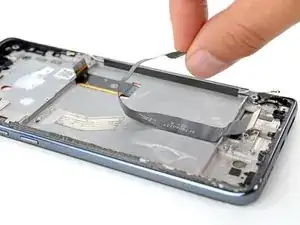

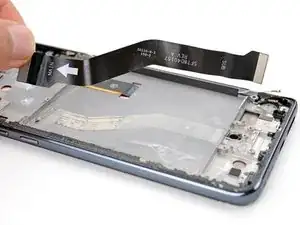

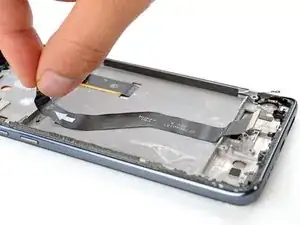

Медленно отделяйте ленту платы от каркаса пальцами.

Если клей плохо отделяется, используйте iOpener или фен, чтобы нагреть ленту.

В этом шаге показано, как заменить проводящий клей для ленты платы при обратной сборке. Если в вашем каркасе этот клей уже установлен, пропустите этот шаг.

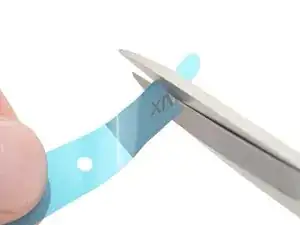

При необходимости разрежьте блоки клея, чтобы они поместились в контуры канала для ленты. Клей не обязан идеально повторять контуры.

Отделите блоки клея от подложки.

Разместите блоки в канале для ленты платы. Равномерно распределите их по каналу.

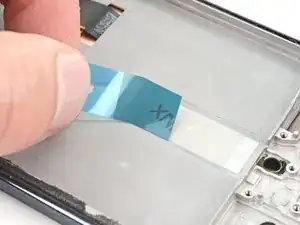

Снимите оставшиеся защитные плёнки, чтобы обнажить клей.

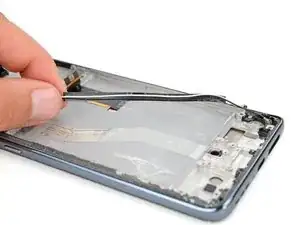

Медленно отделяйте антенные кабели от правой стороны каркаса пальцами.

Если клей плохо отделяется, приложите нагретый iOpener на 30 секунд и попробуйте снова.

При обратной сборке выровняйте верхний конец антенных кабелей так, чтобы они немного выступали из канавок у материнской платы.

На внутренней правой стороне каркаса есть канавка для кабелей. Убедитесь, что кабели находятся в канавке перед повторной установкой клея, фиксирующего их к каркасу.

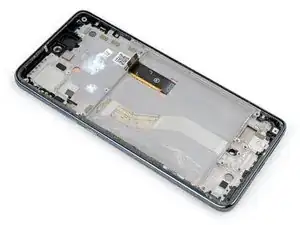

Теперь у вас осталась только сборка экрана.

Если в заменяемой сборке экрана присутствует слуховой динамик, выполните этот шаг для его установки.

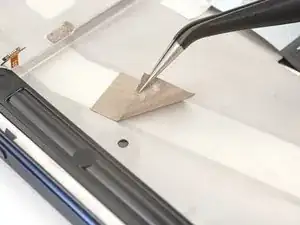

Пинцетом снимите более крупную прямоугольную защитную плёнку.

Выровняйте динамик в правильной ориентации над его посадочным местом и прижмите для фиксации.

Пинцетом снимите защитную плёнку с гибкого кабеля динамика.

Вставьте гибкий кабель в его канавку на каркасе и прижмите для фиксации.
