Замена камеры глубины Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работы.

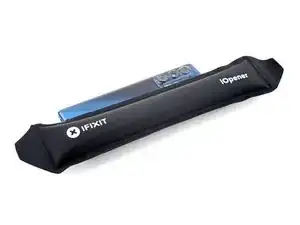

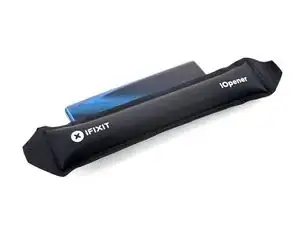

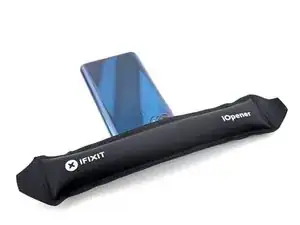

Подогрейте iOpener и приложите его к левой кромке задней панели на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя панель и внутренний аккумулятор чувствительны к нагреву.

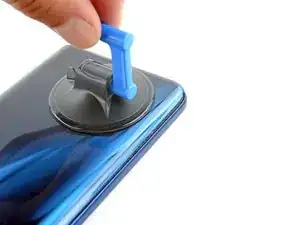

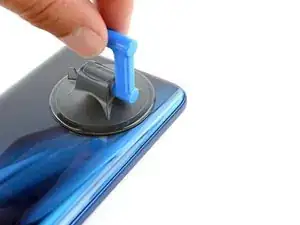

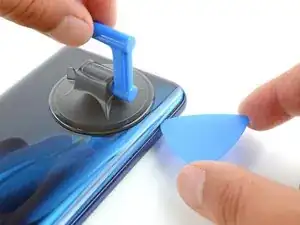

Прикрепите присоску к задней панели телефона как можно ближе к нижнему левому углу.

Сильно и ровно потяните присоску вверх, чтобы создать зазор между задней панелью и средней рамкой по левой кромке.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, дополнительно подогрейте кромку и попробуйте снова.

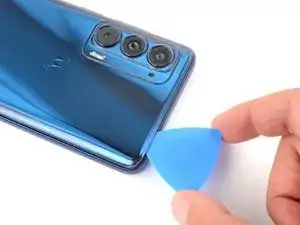

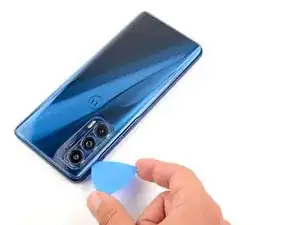

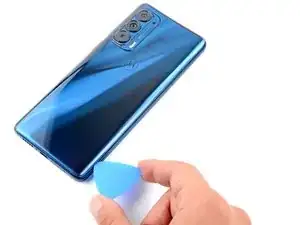

Вставьте лопатку для открытия в зазор.

Проведите лопатку вдоль левой кромки телефона, чтобы разрезать клей, удерживающий заднюю панель на рамке.

Оставьте лопатку вверху в левом углу, чтобы клей не склеился снова.

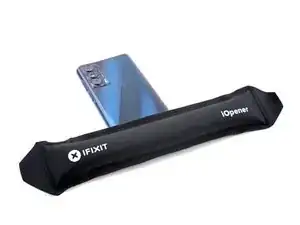

Приложите подогретый iOpener к верхней кромке задней панели на две минуты.

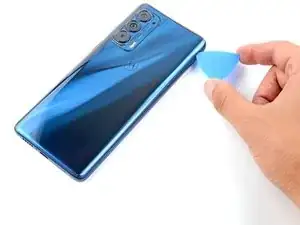

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

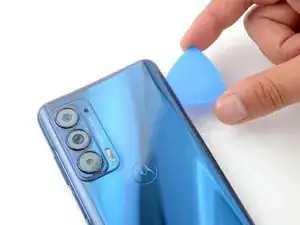

Проведите лопатку вдоль верхней кромки, чтобы разрезать клей.

Оставьте лопатку, вставленную в верхнем правом углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к правой кромке задней панели на две минуты.

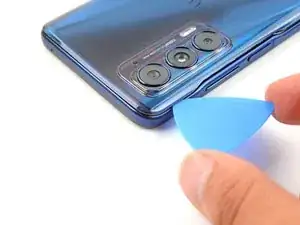

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к нижней кромке задней панели на две минуты.

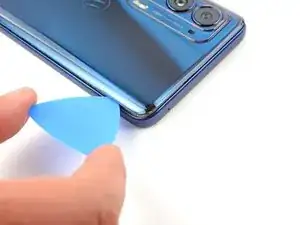

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

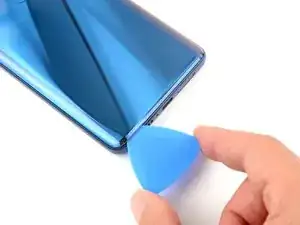

Проведите лопатку вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительное количество клея, которое фиксирует заднюю панель к крышке материнской платы.

Приложите подогретый iOpener справа от камер на две минуты.

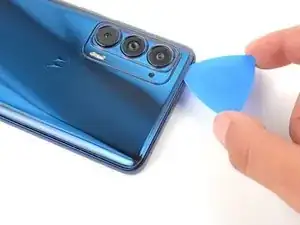

Вставьте лопатку между задней панелью и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю панель вверх, одновременно передвигая лопатку взад-вперёд вдоль правой стороны камер, чтобы разрезать клей.

Задняя панель должна отделиться от телефона на данном этапе.

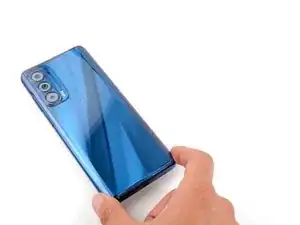

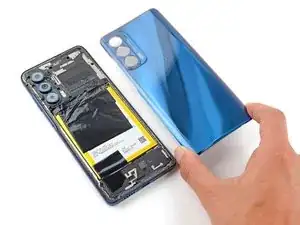

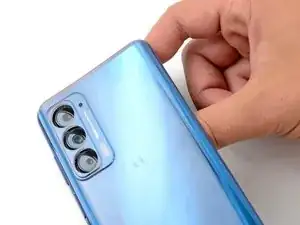

Поднимите и снимите заднюю панель с телефона.

Если задняя панель всё ещё прилипла к средней рамке, проведите лопатку по краям телефона, пока панель полностью не отделится.

При повторной сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательным закрытием. Используйте это руководство для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству, чтобы заменить клей для задней панели.

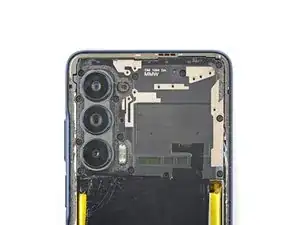

Используйте крестовую отвертку, чтобы удалить 13 винтов длиной 4 мм, крепящих крышку материнской платы.

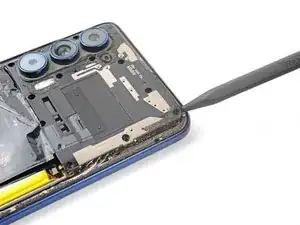

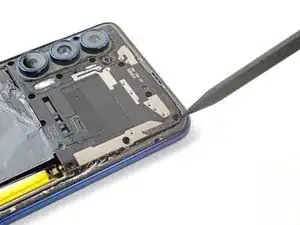

Вставьте лопатку между крышкой материнской платы и средней рамкой на верхней правой кромке телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки встали на место.

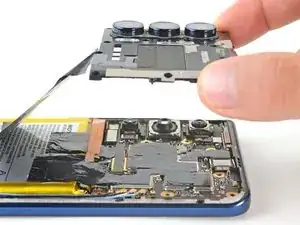

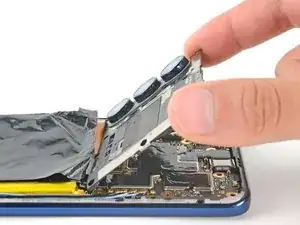

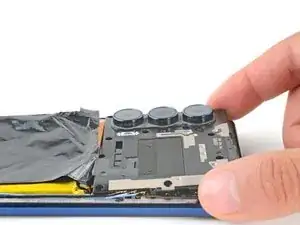

Осторожно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или с силой — радиатор очень слабо фиксирует крышку материнской платы к аккумулятору.

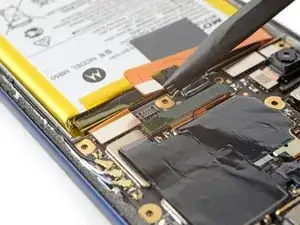

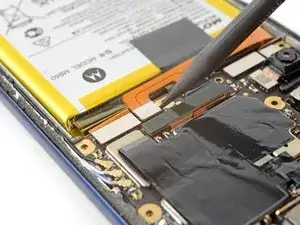

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить крепёжный разъём аккумулятора.

Чтобы снова подключить такие крепёжные разъёмы, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.

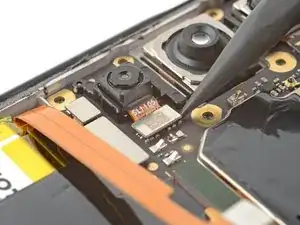

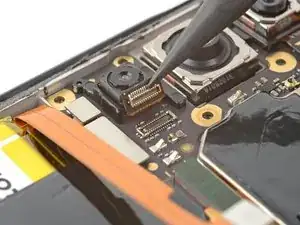

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить крепёжный разъём датчика глубины.

Небольшое количество клея фиксирует датчик глубины.

Используйте плоский конец лопатки, чтобы поддеть датчик глубины и вынуть его из корпуса.

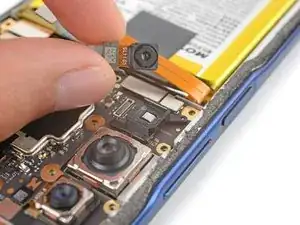

Снимите камеру пальцами или пинцетом.
