Motorola Edge 5G UW (2022) Замена дисплея

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

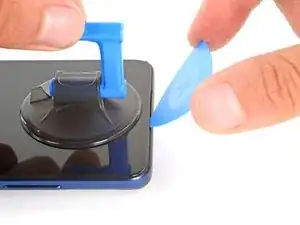

Резко, но равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и средним каркасом по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте кромку и попробуйте снова.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Просуньте лопатку вдоль левой кромки телефона, чтобы перерезать клей, фиксирующий заднюю крышку к корпусу.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы перерезать клей.

Просуньте лопатку вдоль верхней кромки, чтобы перерезать клей.

Оставьте лопатку вставленной в верхнем правом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы перерезать клей.

Просуньте лопатку вдоль правой кромки, чтобы перерезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы перерезать клей.

Просуньте лопатку вдоль нижней кромки, чтобы перерезать клей.

Справа от камер находится значительный объём клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте лопатку между задней крышкой и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно двигая лопатку вперед и назад по правой стороне камер, чтобы перерезать клей.

На этом этапе задняя крышка должна отделиться от телефона.

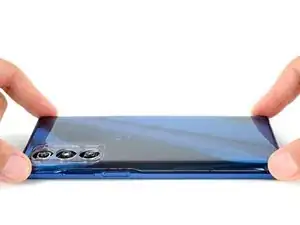

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к среднему каркасу, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

При повторной сборке:

Это хорошее место, чтобы протестировать функциональность телефона перед окончательной герметизацией. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству, чтобы заменить клей задней крышки.

Отверткой Phillips снимите 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средним корпусом в верхней правой кромке телефона.

Подденьте крышку лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке нажимайте по периметру крышки материнской платы, чтобы защёлки зафиксировались.

Осторожно потяните крышку материнской платы вверх и от телефона и снимите её.

Не тяните быстро или с силой — теплоотвод очень слабо фиксирует крышку материнской платы на аккумуляторе.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.

Чтобы заново подсоединить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

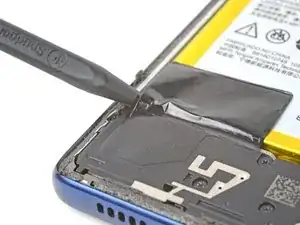

Вставьте заострённый конец лопатки под теплоотвод между аккумулятором и дочерней платой.

Осторожно поднимите вверх и в направлении нижней части телефона, чтобы отсоединить теплоотвод.

Нанесите несколько капель изопропилового спирта высокой концентрации (90 % или выше) в щели по краям аккумулятора.

Наклоняйте устройство при нанесении спирта, чтобы он проник под аккумулятор.

Подождите одну минуту, чтобы спирт проник в клей.

Сначала наносите только несколько капель и добавляйте по необходимости. Если нанести слишком много спирта, он может вытечь на материнскую плату и дочернюю плату.

Осторожно: не прокалывайте и не сгибайте аккумулятор во время его извлечения — проколотый или деформированный аккумулятор может протечь химикатами или загореться.

Приложите присоску к середине аккумулятора.

Потяните за присоску вверх сильной, равномерной силой, чтобы отделить аккумулятор от корпуса.

Если аккумулятор не поддаётся, нанесите ещё несколько капель изопропилового спирта, подождите одну минуту и попробуйте снова.

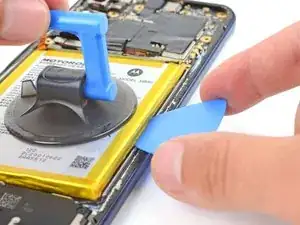

Вставьте медиатор в зазор между аккумулятором и корпусом.

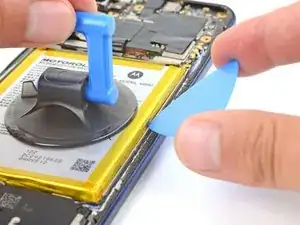

Продолжайте тянуть за присоску сильной, равномерной силой, одновременно перемещая медиатор туда‑обратно, чтобы рассечь клей.

Повторяйте до отделения аккумулятора от корпуса, при необходимости добавляя несколько капель спирта.

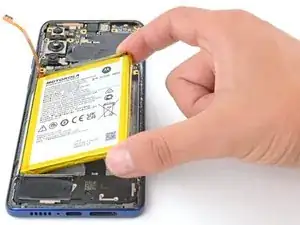

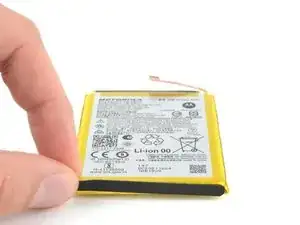

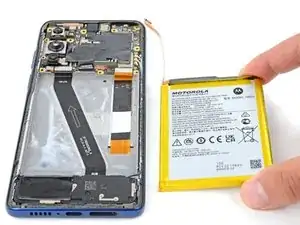

Снимите аккумулятор со среднего корпуса.

Не устанавливайте повреждённый или деформированный аккумулятор — это представляет опасность.

Следуйте этому руководству для установки нового клея для аккумулятора.

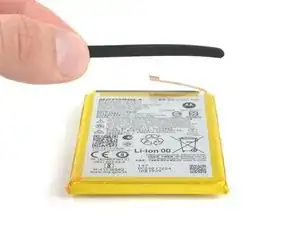

Пинцетом или пальцами снимите поролоновую полоску с нижнего края аккумулятора.

Перед установкой нового аккумулятора прилепите поролоновую полоску к его нижнему краю.

Перед продолжением ремонта установите заднюю крышку на корпус, чтобы защитить камеры и материнскую плату.

Переверните телефон, чтобы получить доступ к дисплею.

Приложите нагретый iOpener к дисплею на не менее чем пять минут, чтобы ослабить клей под ним.

Как только дисплей станет горячим на ощупь, прикрепите ручку‑присоску к верхней части дисплея как можно ближе к краю.

Если дисплей сильно треснул, наклейка прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к дисплею.

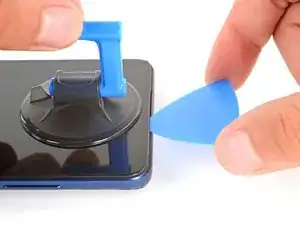

Вставьте медиатор в небольшой зазор между дисплеем и рамкой, рядом с фронтальной камерой.

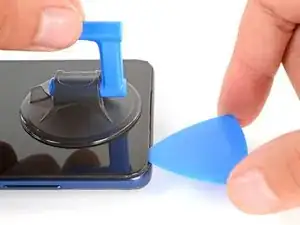

Потяните за ручку‑присоску сильной, равномерной силой, одновременно прижимая и опуская медиатор, пока медиатор не соскользнёт под дисплей.

Клей под дисплеем очень прочный, поэтому может потребоваться несколько попыток. Если возникают трудности, снова нагрейте дисплей и попробуйте ещё раз.

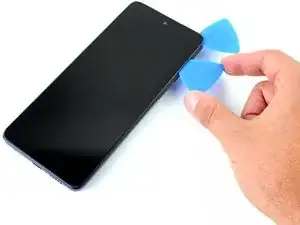

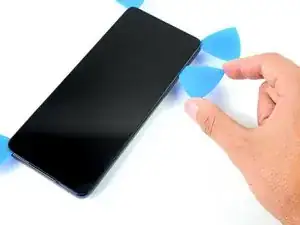

Проведите медиатором к верхнему правому углу дисплея и оставьте его вставленным, чтобы клей не закрылся снова.

При перемещении медиатора вблизи нижней трети телефона не вставляйте его глубже 6 мм, чтобы не повредить теплоотвод.

Вставьте второй медиатор рядом с верхним правым углом и проведите им вдоль правого края, чтобы рассечь клей.

Оставьте медиатор, вставленным в нижнем правом углу, чтобы клей не закрылся снова.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить теплоотвод.

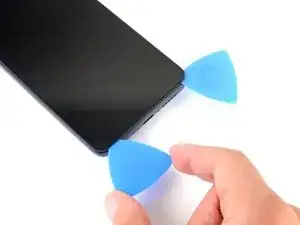

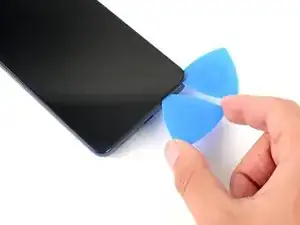

Вставьте третий медиатор рядом с нижним правым углом и проведите им вдоль нижнего края, чтобы рассечь клей.

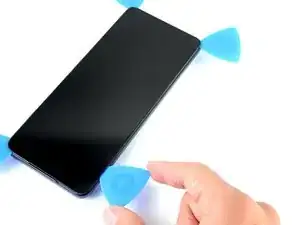

Оставьте медиатор вставленным в нижнем левом углу, чтобы клей не закрылся снова.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить тепловой распределитель.

Вставьте четвёртый медиатор возле нижнего левого угла и проведите им вдоль левого края, чтобы разрезать клей.

Экран должен быть отделён на этом этапе.

Переверните телефон, чтобы получить доступ к задней крышке.

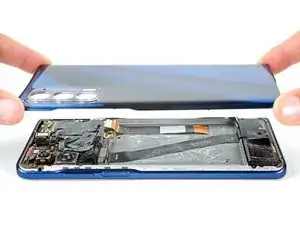

Снимите открывающие медиаторы и заднюю крышку с телефона.

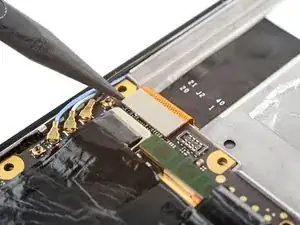

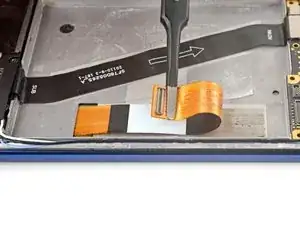

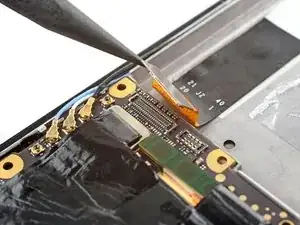

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля дисплея.

Используйте пинцет, чтобы захватить кабель дисплея непосредственно под нажимным разъёмом.

Осторожно потяните кабель дисплея в сторону нижней части телефона, чтобы отделить его от клея.

Во время последних шагов дисплей мог слегка приклеиться обратно к раме. Если это произошло, используйте открывающий медиатор, чтобы отделить дисплей от рамы перед продолжением.

Перед снятием дисплея убедитесь, что гибкий кабель дисплея полностью отлеплен от клея на средней рамке.

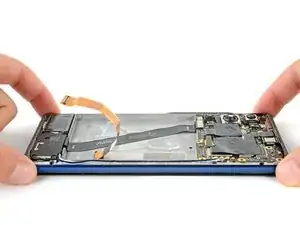

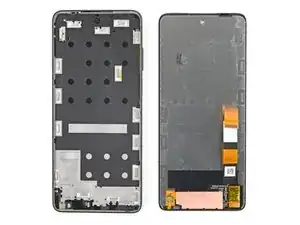

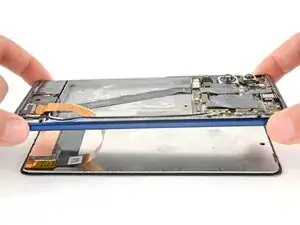

Осторожно приподнимите дисплей и проденьте гибкий кабель через отверстие в средней рамке, чтобы снять дисплей.

При сборке применяйте новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофибровой салфеткой.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.
