Снятие mmWave антенны 5G сверху

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Резко и ровно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой корпуса по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте кромку и попробуйте снова.

Вставьте открывающую лопатку в зазор.

Проведите лопаткой вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку на рамке.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопаткой вдоль верхней кромки, чтобы разрезать клей.

Оставьте открывающую лопатку вставленной в верхнем правом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите нагретый iOpener справа от камер на две минуты.

Вставьте открывающую лопатку между задней крышкой и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно проводя лопаткой взад‑вперёд вдоль правой стороны камер, чтобы разрезать клей.

Крышка должна отсоединиться от телефона в этот момент.

Поднимите заднюю крышку и снимите её с телефона.

Если задняя крышка всё ещё приклеена к средней рамке, проведите открывающей лопаткой вокруг кромок телефона, пока крышка полностью не отделится.

При сборке:

Это хорошая точка, чтобы протестировать работоспособность телефона перед окончательной сборкой. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству для замены клея задней крышки.

Отверткой Phillips удалите 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средней рамкой на верхней правой кромке телефона.

Подденьте лопаткой вверх, чтобы освободить защёлки, удерживающие крышку материнской платы.

При сборке прижмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Осторожно потяните крышку материнской платы вверх и отведите её от телефона, затем снимите.

Не тяните быстро или резко — теплоотвод слабо фиксирует крышку материнской платы к батарее.

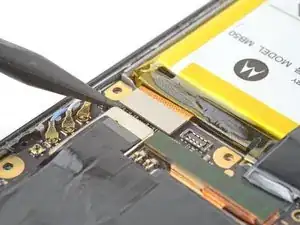

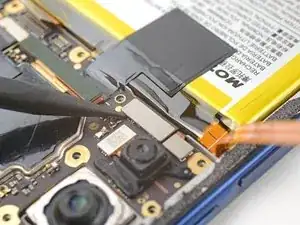

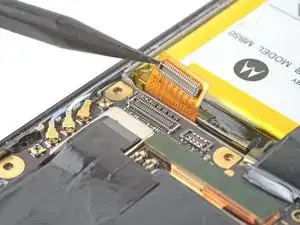

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Чтобы заново прикрепить нажимные разъёмы, подобные этому, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При неправильном совмещении штыри могут погнуться, что приведёт к необратимому повреждению.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём дисплея.

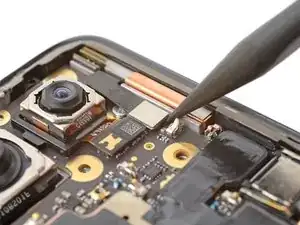

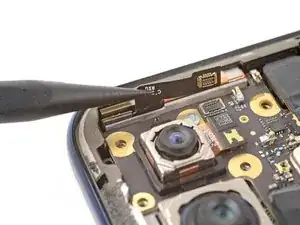

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём 5G mmWave-антенны.

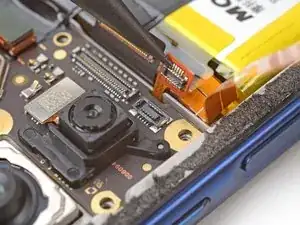

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём межсоединительного кабеля от платы.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём кабеля сборки кнопок.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом — проколотый аккумулятор может протечь опасными химикатами или воспламениться.

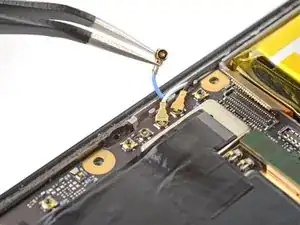

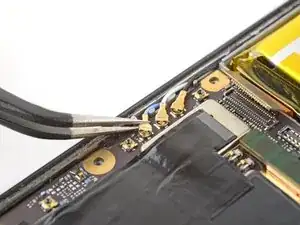

Захватите пинцетом верхнюю и нижнюю часть коаксиального разъёма синей антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отключить кабель.

Будьте аккуратны при отключении кабеля, его легко оторвать от платы.

При повторной сборке убедитесь, что кабель возвращён в зажим на плате.

Чтобы заново прикрепить коаксиальные разъёмы как этот, удерживайте разъёмы на месте и аккуратно нажмите прямо вниз пальцем или заострённым концом лопатки.

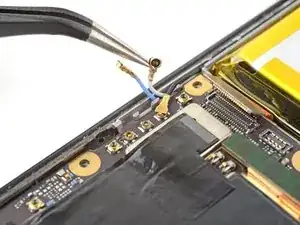

Используйте тот же метод, что и для предыдущего антенного кабеля, чтобы отключить белый и чёрный антенные кабели.

При повторной сборке убедитесь, что кабели возвращены в их зажимы на плате.

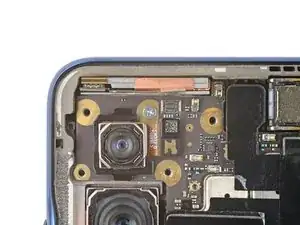

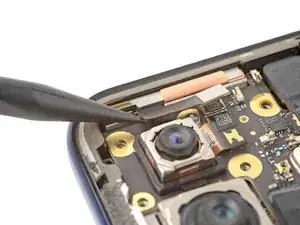

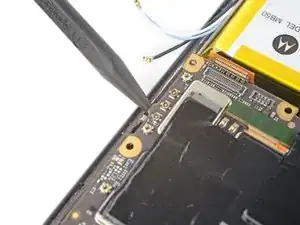

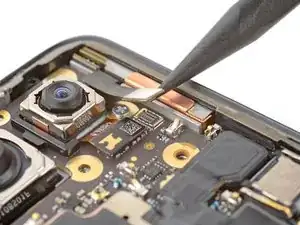

Используйте заострённый конец лопатки, чтобы отогнуть кабель 5G mmWave-антенны в сторону и получить доступ к винту, закрепляющему плату.

Используйте крестовую отвёртку, чтобы выкрутить 3 мм винт, закрепляющий плату.

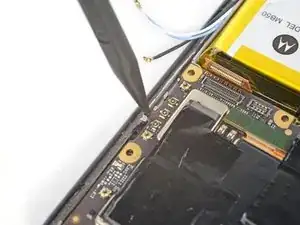

Вставьте заострённый конец лопатки между средней рамой и платой в отверстии рядом с коаксиальными разъёмами.

Осторожно подденьте лопаткой, чтобы освободить плату от средней рамы.

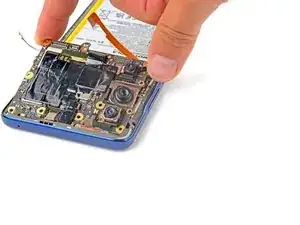

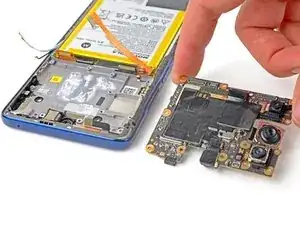

Достаньте плату из телефона.

При повторной сборке убедитесь, что все кабели, подключаемые к плате (межсоединительный, аккумулятор, антенны, дисплей и сборка кнопок), убраны с её пути, чтобы они не застряли под платой при её возврате на место.

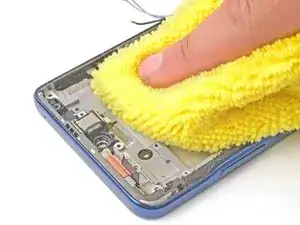

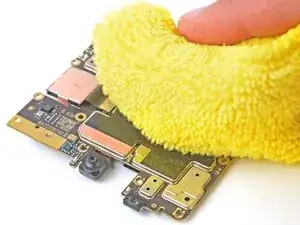

Очистите старую термопасту с средней рамы и платы с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту перед сборкой.

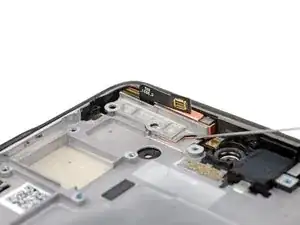

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) под 5G mmWave-антенну.

Подождите одну минуту, чтобы спирт проник в клей.

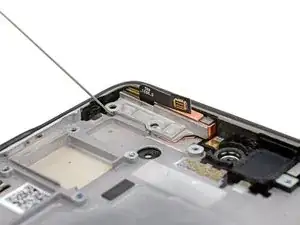

Вставьте заострённый конец лопатки под 5G mmWave-антенну со стороны, ближайшей к центру телефона.

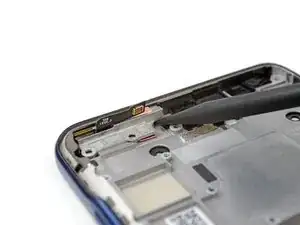

Подденьте лопаткой, чтобы оторвать антенну.

Для отделения антенны может потребоваться значительное усилие. Если антенна не отходит, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

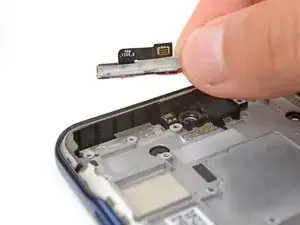

Снимите антенну.

При повторной сборке удалите старый клей с кронштейна и рамки, затем нанесите новый клей.
