Замена дисплея Motorola Edge (2022)

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреванию.

Прикрепите присоску к задней панели телефона как можно ближе к середине правого края.

Сильной, ровной тягой потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, снова нагрейте край и попробуйте снова.

Вставьте разделитель (пластиковую лопатку) в зазор.

Проведите лопатку вдоль правого края, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не закрылся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лопатку вокруг правого нижнего угла, чтобы разрезать клей.

Проведите лопатку вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не закрылся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лопатку вокруг левого нижнего угла, чтобы разрезать клей.

Проведите лопатку вдоль края, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не закрылся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль верхнего края, чтобы разрезать клей.

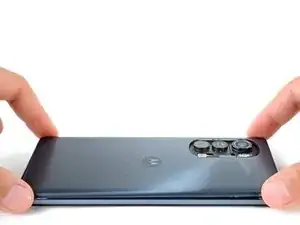

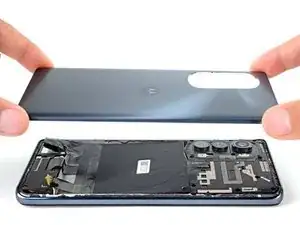

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к середине корпуса, проведите лопатку вдоль краёв телефона, пока крышка полностью не отделится.

Вставьте лопатку между правым краем рамки камеры и крышкой материнской платы.

Проведите лопатку туда‑обратно вдоль края, чтобы разрезать клей.

Вставьте лопатку между левым краем рамки камеры и крышкой материнской платы.

Проведите лопатку туда‑обратно вдоль края, чтобы разрезать клей.

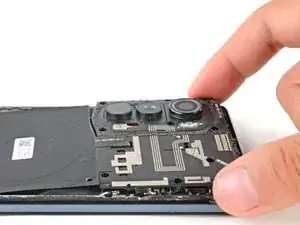

Поднимите рамку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательным закрытием. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Если вы заменяете датчик отпечатка пальца или сборку экрана, используйте это руководство для калибровки датчика отпечатка.

Следуйте этому руководству для замены клея задней крышки и рамки камеры.

Вставьте заострённый конец лопатки под ленту, которая соединяет катушку беспроводной зарядки со динамиком в нижнем левом углу телефона.

Медленно поднимите лопаткой вверх, пока лента не отслоится от динамика.

Подденьте лопаткой плёнку, соединяющую катушку беспроводной зарядки с крышкой вспомогательной платы в нижнем правом углу телефона.

Медленно поднимайте лопатку вверх, пока плёнка не отслоится.

Отверткой Phillips отвинтите десять 4 мм винтов, закрепляющих крышку материнской платы.

Крышка материнской платы приклеена к самой плате.

Приложите разогретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте инструмент для взлома между крышкой материнской платы и средним каркасом.

Подденьте инструментом до тех пор, пока не сможете захватить крышку материнской платы пальцами.

При сборке нажмите вокруг периметра крышки материнской платы, чтобы защёлкнуть крепления.

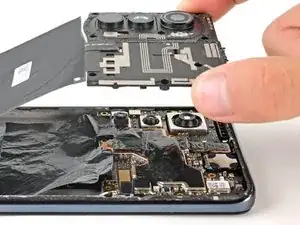

Медленно потяните крышку материнской платы вверх и от телефонa и снимите её.

Сдвиньте пальцами графитовую плёнку, покрывающую аккумулятор, в сторону.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте на середину. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) в зазоры вдоль кромок аккумулятора.

Наклоните устройство при нанесении спирта, чтобы он проникал под аккумулятор.

Подождите одну минуту, чтобы изопропиловый спирт проник в клей.

Сначала наносите только несколько капель и при необходимости добавляйте. Если нанести слишком много спирта, он может пролиться на материнскую плату и вспомогательную плату.

Осторожно: не протыкайте и не сгибайте аккумулятор во время извлечения — прокол или изгиб могут привести к утечке опасных химикатов или пожару.

Прикрепите присоску к аккумулятору.

Сильно и равномерно тяните присоску вверх, чтобы создать зазор между аккумулятором и рамой.

Если аккумулятор не двигается, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

Вставьте пластиковую лопатку в образовавшийся зазор.

Продолжайте тянуть присоску вверх, одновременно перемещая лопатку туда‑обратно, чтобы разрезать клей. Продолжайте, пока аккумулятор не отделится от рамки.

Снимите аккумулятор с среднего каркаса.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это представляет опасность. Замените его новым.

Следуйте этому руководству, чтобы установить новый клей для аккумулятора.

Пинцетом или пальцами удалите поролоновую полоску с нижнего края аккумулятора.

Перед установкой нового аккумулятора приклейте на него поролоновую полоску.

Перед продолжением ремонта наденьте крышку материнской платы обратно на телефон, чтобы защитить камеры и плату.

Установите заднюю крышку на телефон, чтобы зафиксировать крышку материнской платы.

Переверните телефон, чтобы получить доступ к дисплею.

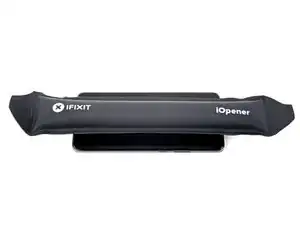

Приложите разогретый iOpener к дисплею не менее чем на пять минут, чтобы размягчить клей под ним.

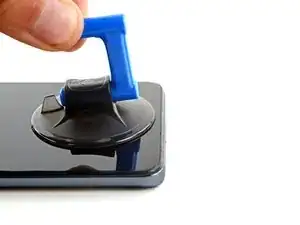

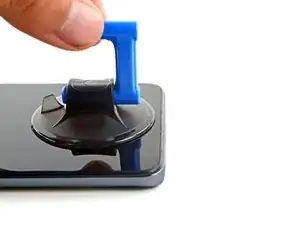

Как только дисплей станет тёплым на ощупь, прикрепите присоску к нижней части дисплея как можно ближе к краю.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к дисплею.

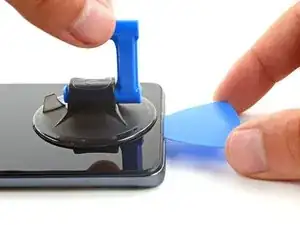

Сильно и равномерно тяните за присоску вверх, чтобы создать небольшой зазор между дисплеем и рамой.

Клей для дисплея очень прочный, поэтому может понадобиться несколько попыток. Если возникают трудности — повторно разогрейте дисплей и попробуйте снова.

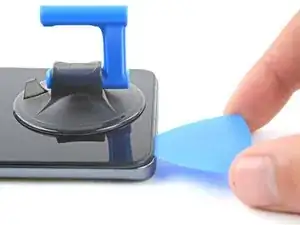

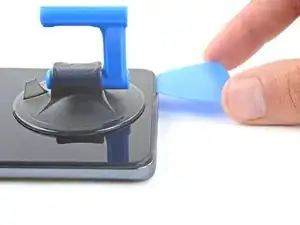

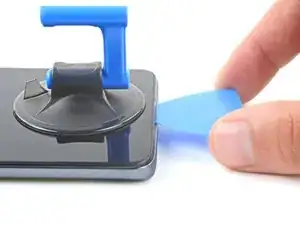

Вставьте пластиковую карточку в зазор между рамой и дисплеем.

Не вставляйте более 3 мм карточки, чтобы не повредить шлейф дисплея.

При разрезании нижнего клея не вставляйте медиатор(открывающий инструмент) глубже 3 мм, чтобы не повредить датчик отпечатка пальца.

Проведите медиатором вдоль нижнего края телефона, чтобы разрезать клей.

Оставьте медиатор во вставленном положении в правом нижнем углу, чтобы клей не приклеился вновь.

Не вставляйте медиатор глубже 6 мм, чтобы не повредить теплоотвод.

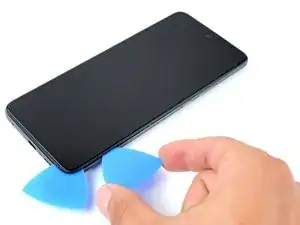

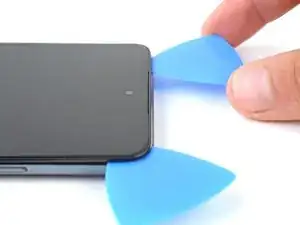

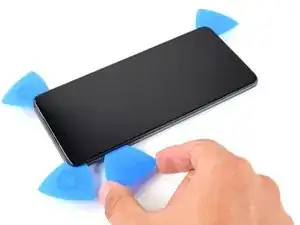

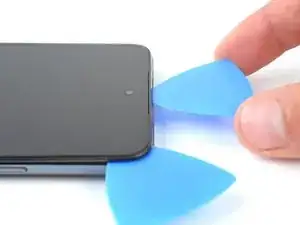

Вставьте второй медиатор рядом с правым нижним углом и проведите им вдоль правого края, чтобы разрезать клей.

Оставьте медиатор во вставленном положении в правом верхнем углу, чтобы клей не приклеился вновь.

Вставьте третий медиатор в правом верхнем углу дисплея.

При разрезании вблизи фронтальной камеры не вставляйте медиатор глубже 2 мм, чтобы не повредить вырез для динамика разговорного и фронтальную камеру.

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор во вставленном положении в левом верхнем углу, чтобы клей не приклеился вновь.

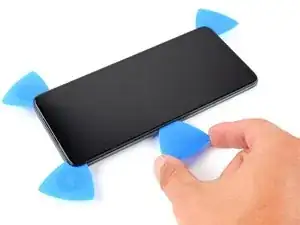

Вставьте четвёртый медиатор в левом верхнем углу дисплея.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить теплоотвод и датчик отпечатка пальца.

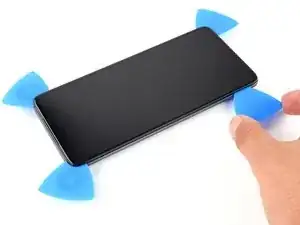

Проведите медиатором вдоль левого края, чтобы разрезать клей.

На этом этапе экран должен отделиться.

Переверните телефон, чтобы получить доступ к задней крышке.

Уберите медиаторы и заднюю крышку с телефона.

Снимите крышку материнской платы.

Катушка беспроводной зарядки могла приклеиться к клею батареи. Если это произошло, аккуратно поднимите её, чтобы отделить.

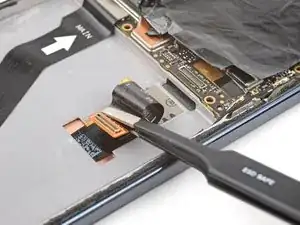

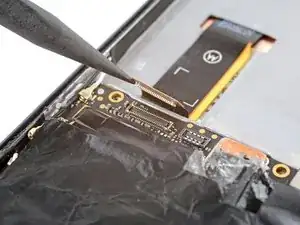

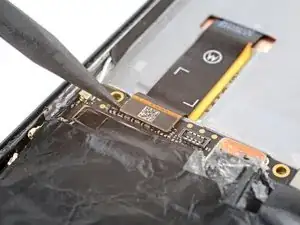

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля дисплея.

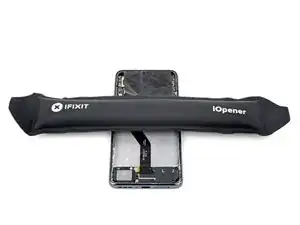

Приложите подогретый iOpener к кабелю дисплея на две минуты.

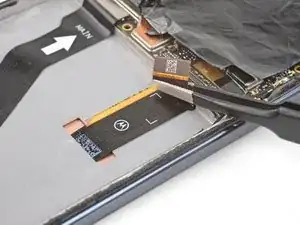

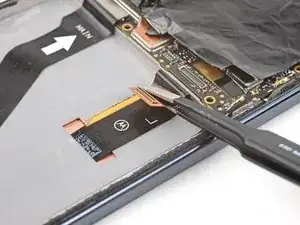

Захватите пинцетом кабель дисплея прямо под пресс-коннектором.

Осторожно потяните кабель дисплея в сторону нижней части телефона, пока он не выйдет из своего гнезда под материнской платой.

Продолжайте тянуть кабель, чтобы отделить его клей.

Дисплей мог слегка приклеиться к каркасу на последних шагах. Если это произошло, используйте медиатор, чтобы отделить дисплей от каркаса перед продолжением.

Перед снятием дисплея убедитесь, что шлейф дисплея полностью отделён от клея на среднем каркасе.

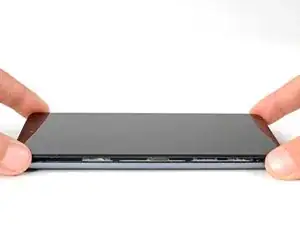

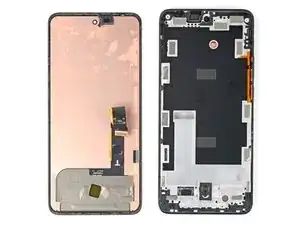

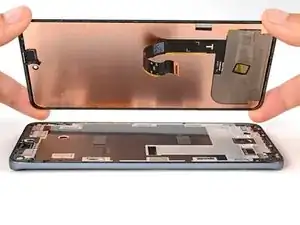

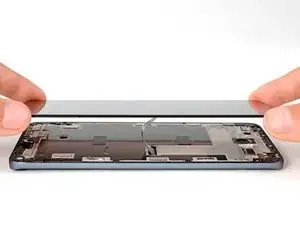

Осторожно поднимите дисплей и протяните шлейф через отверстие в среднем каркасе, чтобы снять дисплей.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%) и микрофибровой тканью.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.
