Замена динамика разговорного (earpiece) в Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или металлическую пластину с подогревом, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренний аккумулятор чувствительны к теплу.

Приложите присоску к задней части телефона как можно ближе к левому нижнему углу.

Сильным, равномерным движением тяните за присоску вверх, чтобы создать зазор между задней крышкой и каркасом по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, повторно нагрейте кромку и попробуйте снова.

Вставьте лопатку для открывания в образовавшийся зазор.

Проведите лопаткой вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку к корпусу.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не приклеился снова.

Приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопаткой вдоль верхней кромки, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не приклеился снова.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не приклеился снова.

Приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль нижней кромки, чтобы разрезать клей.

Справа от камер имеется значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте лопатку между задней крышкой и крышкой материнской платы по верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно проводя лопаткой взад-вперёд вдоль правой стороны камер, чтобы разрезать клей.

В этот момент задняя крышка должна отделиться от телефона.

Поднимите заднюю крышку и снимите её с телефона.

Если задняя крышка всё ещё приклеена к каркасу, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

Во время обратной сборки:

Это хорошее место, чтобы протестировать работоспособность телефона перед окончательным запечатыванием. Используйте это руководство для запуска аппаратного теста. Обязательно снова полностью выключите телефон перед продолжением работы.

Следуйте этому руководству для замены клея задней крышки.

Отверткой Phillips выкрутите 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопаточку (spudger) между крышкой материнской платы и каркасом по верхней правой кромке телефона.

Подденьте лопаточкой, чтобы освободить защёлки, удерживающие крышку материнской платы.

При сборке прижмите крышку материнской платы по периметру, чтобы защёлки вошли на место.

Аккуратно поднимите крышку материнской платы вверх и отведите её от телефона, затем снимите.

Не тяните резко и не применяйте силу, так как тепловой распределитель очень слабо фиксирует крышку материнской платы к аккумулятору.

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём аккумулятора.

Чтобы заново присоединить защёлкивающиеся разъёмы подобного типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Обратите внимание на ориентацию динамика слухового отверстия. При сборке его необходимо установить в том же положении, иначе динамик не будет работать.

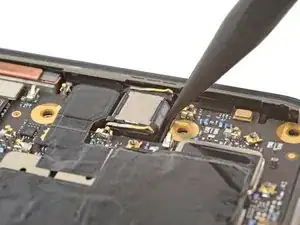

Вставьте заострённый конец лопатки между динамиком слухового отверстия и его посадочным местом.

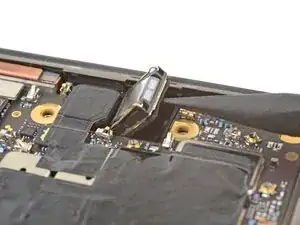

Подденьте лопаткой, чтобы освободить динамик.

Небольшое количество клея фиксирует динамик.

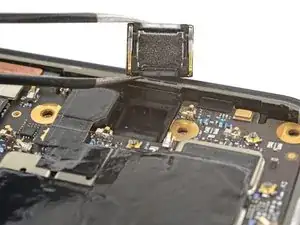

Удалите динамик пальцами или пинцетом.

Перед повторной установкой убедитесь, что сетка динамика расположена в своём углублении, а выступающие концы контактов динамика находятся справа.
