Снятие крышки материнской платы

Разрядите аккумулятор телефона ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

В нижнем левом углу находится штанга с винтовым механизмом, которая отталкивает заднюю крышку от телефона, создавая зазор для начала отделения крышки.

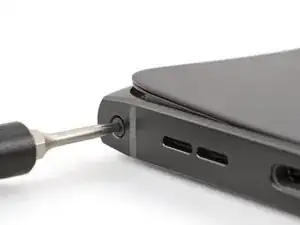

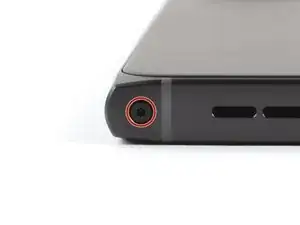

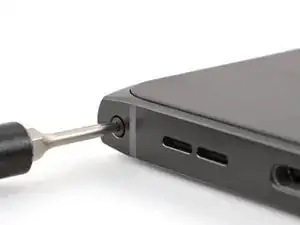

При размещении задней крышки лицевой стороной вверх используйте отвертку Torx T3, чтобы повернуть винт на нижнем краю против часовой стрелки, пока задняя крышка не приподнимется.

Перед отделением задней крышки обратите внимание на следующее:

Под панелью задней крышки есть шов. Не вставляйте инструмент сюда.

Вставляйте инструмент полностью под заднюю крышку, так чтобы он находился между рамой и внутренней стороной задней крышки.

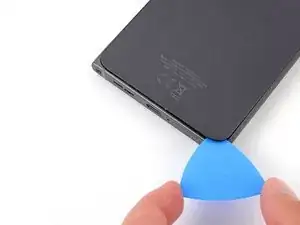

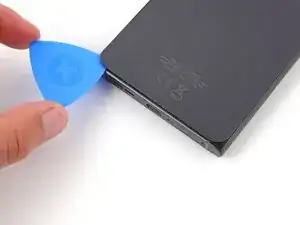

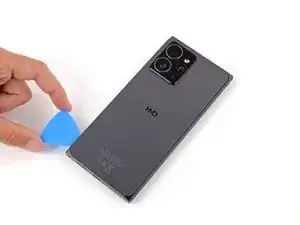

Вставьте медиатор для вскрытия в нижний левый угол задней крышки и проведите им вдоль нижнего края, чтобы освободить защелки и разъединить клей.

Вы должны почувствовать и услышать освобождение защелок задней крышки. Если этого не произошло, вставьте медиатор глубже и попробуйте снова.

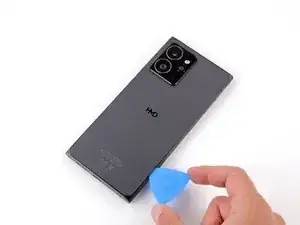

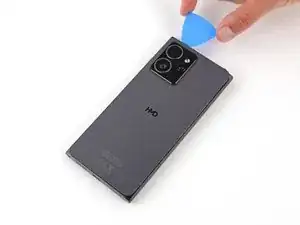

Продолжайте проводить медиатором под периметром задней крышки, чтобы полностью освободить защелки и клей.

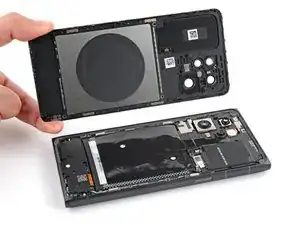

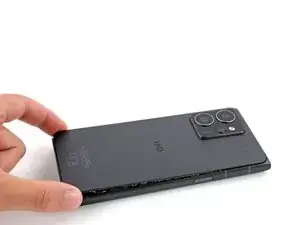

Поднимите и снимите заднюю крышку.

При сборке:

Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь в работоспособности. Перед продолжением сборки снова выключите устройство.

Если вы устанавливаете новую заднюю крышку:

Убедитесь, что вы удалили все защитные пленки с внутренней стороны.

Используйте плоский конец лопатки, чтобы прижать небольшой кабель над катушкой беспроводной зарядки на направляющие для выравнивания.

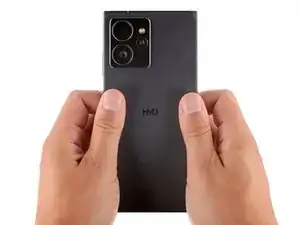

Установите заднюю крышку на рамку и сильно прижмите по периметру, чтобы защелки заняли свои места.

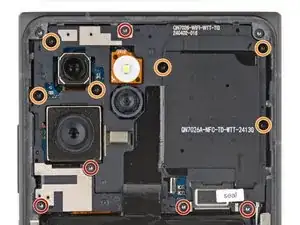

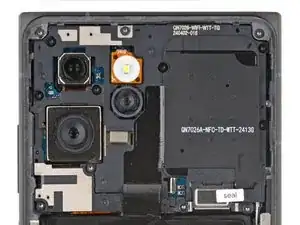

Используйте отвертку Torx T3, чтобы выкрутить 11 винтов, фиксирующих крышку материнской платы:

Пять винтов длиной 4.9 мм

Шесть винтов длиной 3.9 мм

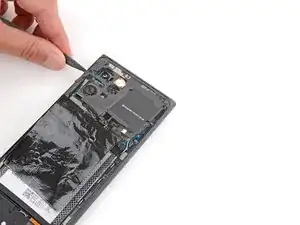

Аккуратно отогните графитовый лист на аккумуляторе через верхний край телефона.

Будьте осторожны, чтобы не порвать лист — он очень хрупкий.

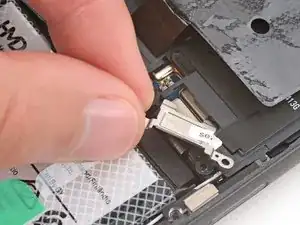

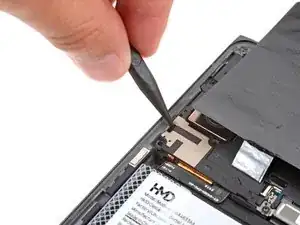

Вставьте остриё лопатки в вырез на левой кромке крышки разъёма аккумулятора и подденьте, чтобы освободить её защелки.

Вставляйте инструмент только настолько, чтобы поддеть крышку. Иначе вы можете случайно отсоединить защёлку разъёма задней камеры.

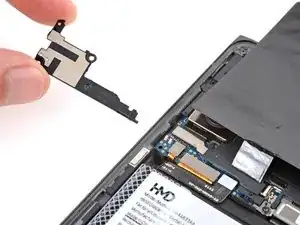

Снимите крышку.

При сборке плотно прижмите крышку на место, чтобы защелки застегнулись.

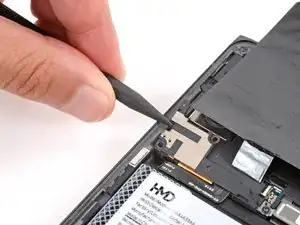

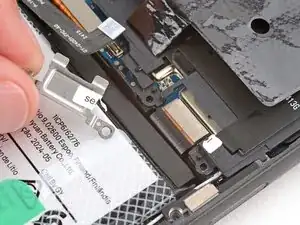

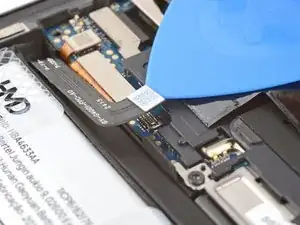

Вставьте кончик медиатора под верхний край защёлки разъёма аккумулятора и подденьте, чтобы отключить её.

Проверьте, не отсоединилась ли защёлка разъёма задней камеры на предыдущем шаге. Если да — подсоедините её снова.

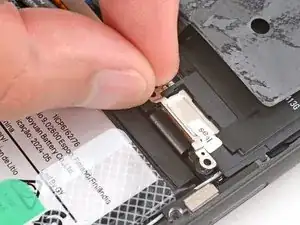

Чтобы подсоединить защёлку, совместите её с гнездом и аккуратно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.

Возьмите пальцами нижний угол крышки разъёма экрана.

Поднимите нижний край крышки и потяните её в сторону нижней части телефона, чтобы порвать наклейку‑печать и снять крышку.

При сборке заведите выступы на верхнем крае крышки под крышку материнской платы и используйте вырезы рядом с отверстиями для винтов для выравнивания крышки.

Вставьте остриё лопатки в вырез ближе к центру левой кромки крышки материнской платы и подденьте, чтобы освободить защелки.

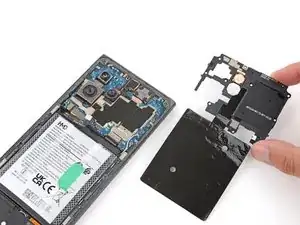

Снимите крышку материнской платы.

При сборке установите крышку на рамку и прижмите по краям, чтобы защёлки заняли свои места.
