Отключение аккумулятора

Перед началом работ разрядите аккумулятор iPhone до уровня ниже 25 %. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 3,5-мм пенталобовых винта с нижнего края iPhone.

Открытие дисплея нарушает водонепроницаемые уплотнения. Подготовьте новые уплотнения перед тем, как продолжить, или будьте осторожны с воздействием жидкостей при сборке устройства без замены уплотнений.

Если экран iPhone повреждён, чтобы предотвратить дальнейшее растрескивание стекла и травмы во время ремонта, заклейте его скотчем.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут отколоться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную полоску скотча (например, строительного) в виде ручки и используйте её для подъёма экрана.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют использование Anti-Clamp — приспособления, разработанного нами для упрощения процесса открытия корпуса. Если Anti-Clamp не используется, пропустите три шага вниз.

Полные инструкции по использованию Anti-Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски в нижней части iPhone, чуть выше кнопки «Домой» — одну на передней панели, другую на задней.

Сожмите присоски, чтобы обеспечить прилипание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать скотч, чтобы создать более шероховатую поверхность.

Переместите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите за тем, чтобы присоски оставались выровнены. Если они начинают смещаться, немного ослабьте прижим и выровняйте рычаги заново.

Нагрейте iOpener и протяните его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или нагревательную плитку, но чрезмерное нагревание может повредить дисплей или внутренний аккумулятор — действуйте с осторожностью.

Сложите iOpener так, чтобы он лег на нижний край iPhone.

Подождите одну минуту, чтобы клей ослаб и образовался зазор для открытия.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp образует достаточный зазор.

Если Anti-Clamp образовал недостаточный зазор, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не поворачивайте ручку более чем на четверть оборота за раз и ждите одну минуту между поворотами. Пусть работу выполняют Anti-Clamp и время.

Перейдите к шагу 9.

Следующие три шага демонстрируют, как открыть экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, и облегчит его открытие.

Используйте фен или нагрейте iOpener и приложите его к нижнему краю iPhone примерно на 90 секунд для размягчения клея.

Прикрепите присоску к нижней половине передней панели, чуть выше кнопки «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе между присоской и передним стеклом не будет герметичного соединения.

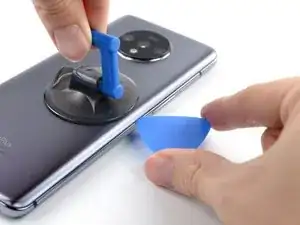

Потяните вверх за присоску с равномерным и постоянным усилием, чтобы образовать небольшой зазор между передней панелью и задней крышкой.

Вставьте инструмент для вскрытия или другой тонкий инструмент для поддевания на несколько миллиметров в этот зазор.

Водонепроницаемый клей, удерживающий дисплей, очень прочный; для образования начального зазора требуется значительное усилие. Если возникают трудности, дополнительно нагрейте экран и аккуратно покачивайте его вверх-вниз, чтобы ослабить клей до появления достаточного зазора для вставки инструмента.

Переместите инструмент по углу и вверх по левому краю телефона, двигаясь в сторону кнопок регулировки громкости и переключателя беззвучного режима, разрушая клей, удерживающий дисплей.

Остановитесь у верхнего левого угла дисплея.

Вдоль правого края iPhone проходит хрупкий кабель. Не вставляйте инструмент в этом месте, так как кабель может повредиться.

Вставьте инструмент в правый нижний угол iPhone и проведите им по дуге вверх вдоль правого края, чтобы отделить клейкую ленту.

Не вставляйте инструмент глубже 3 мм, так как можно повредить шлейфы дисплея.

Осторожно потяните за присоску, чтобы поднять нижний край дисплея.

Не поднимайте дисплей более чем на 15°, иначе можно повредить или порвать шлейфы, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Проведите лопаткой под дисплеем вдоль верхнего края телефона, чтобы ослабить последний участок клейкой ленты.

Слегка сдвиньте блок дисплея вниз (в сторону от верхнего края телефона), чтобы освободить защёлки, фиксирующие его в задней крышке.

Откройте iPhone, приподнимая дисплей с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей, поскольку несколько хрупких шлейфов всё ещё соединяют его с материнской платой.

Оперетьте дисплей о какой-либо предмет, чтобы он оставался в открытом положении во время ремонта.

Открутите четыре винта Phillips (JIS), крепящих нижнюю скобу шлейфа дисплея к материнской плате, следующих размеров:

Два винта 1,3 мм

Один винт 1,4 мм

Один винт 2,7 мм

Следите за винтами в ходе всей инструкции, возвращая каждый на своё место при сборке. Установка винта не туда может привести к необратимым повреждениям.

Снимите нижнюю скобу шлейфа дисплея.

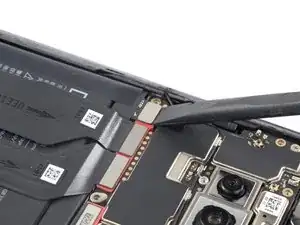

Воспользуйтесь концом лопатки, чтобы отсоединить разъём аккумулятора от его контактной площадки на материнской плате.

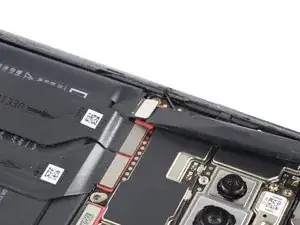

Слегка загните шлейф разъёма вверх, чтобы предотвратить случайное подключение и подачу питания на устройство во время ремонта.
