Замена громкоговорителя Motorola Edge (2022)

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка для SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток для SIM-карты.

Используйте пальцы или пинцет, чтобы вынуть лоток для SIM-карты.

Полностью выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, повторно нагрейте край и попробуйте снова.

Вставьте медиатор для открывания в появившийся зазор.

Проведите медиатором вдоль правого края, чтобы разрезать клей.

Оставьте медиатор в нижнем правом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор в нижнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы разрезать клей.

Проведите медиатором вдоль края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы разрезать клей.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

Вставьте медиатор между правым краем рамки камеры и крышкой материнской платы.

Проведите медиатором взад-вперёд вдоль края, чтобы разрезать клей.

Вставьте медиатор между левым краем рамки камеры и крышкой материнской платы.

Проведите медиатором взад-вперёд вдоль края, чтобы разрезать клей.

Поднимите рамку камеры с телефона и снимите её.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательной герметизацией. Используйте это руководство для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Если вы заменяете датчик отпечатка пальца или модуль экрана, используйте это руководство для калибровки датчика отпечатка пальца.

Следуйте этому руководству для замены клея задней крышки и рамки камеры.

Вставьте заострённый конец лопатки под ленту, которая соединяет катушку беспроводной зарядки со динамиком в левом нижнем углу телефона.

Медленно поднимите лопатку вверх, пока лента не отстанет от динамика.

Вставьте лопатку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дочерней платы в правом нижнем углу телефона.

Медленно поднимите лопатку вверх, пока лента не отстанет.

Используйте крестовую отвертку, чтобы выкрутить десять винтов длиной 4 мм, крепящих крышку материнской платы.

Клей фиксирует крышку материнской платы на самой материнской плате.

Приложите нагретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте инструмент для открывания между крышкой материнской платы и средним каркасом.

Подденьте крышку инструментом для открывания, пока не сможете схватить крышку материнской платы пальцами.

При сборке нажмите вокруг периметра крышки материнской платы, чтобы защёлкнуть клипсы.

Медленно потяните крышку материнской платы вверх и от телефона и снимите её.

Отодвиньте пальцами графитовую плёнку, которая закрывает аккумулятор.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пружинный разъём аккумулятора.

Чтобы повторно подключить пружинные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте крестовую отвертку, чтобы выкрутить пять винтов, крепящих крышку дочерней платы:

Четыре винта 4,1 мм

Один винт 3 мм

Вставьте лопатку под крышку дочерней платы в правом нижнем углу телефона.

Подденьте лопаткой, чтобы освободить клипсы, фиксирующие крышку.

Снимите крышку дочерней платы пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пружинный разъём межсоединительного кабеля от дочерней платы.

Пальцами или пинцетом отлепите и снимите ленту с крышки датчика отпечатка пальца.

Отложите ленту в сторону для повторной сборки.

Используйте крестовую отвертку, чтобы выкрутить два винта 3 мм:

Один винт, крепящий крышку датчика отпечатка пальца.

Один винт, крепящий дочернюю плату.

Снимите крышку датчика отпечатка пальца пальцами или пинцетом.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пружинный разъём датчика отпечатка пальца.

Используйте заострённый конец лопатки, чтобы поддеть и отключить коаксиальный разъём чёрной антенны.

Подденьте под закруглённый край коаксиального разъёма, а не под прямой край. Если поддеть под прямой край, вы можете оторвать гнездо от дочерней платы.

С помощью лопатки поднимите антенну вверх и отведите от телефона, пока кабель не освободится из зажима, фиксирующего его на дочерней плате.

При сборке убедитесь, что металлическая полоса кабеля соединяется с зажимом заземления на дочерней плате.

Чтобы повторно подключить коаксиальные разъёмы такого типа, удерживайте разъёмы на месте и аккуратно прижимайте их прямо вниз пальцем или заострённым концом лопатки.

Повторите предыдущий шаг для белого антенного кабеля.

При сборке убедитесь, что кабель возвращён в его зажим на дочерней плате.

Перед выполнением этого шага убедитесь, что лоток SIM извлечён.

Вставьте заострённый конец лопатки в зазор между дочерней платой и рамкой возле правого края телефона.

Осторожно подденьте, чтобы освободить защёлки, удерживающие дочернюю плату.

С помощью пальцев или пинцета поднимите дочернюю плату из её посадочного места и извлеките её.

При сборке убедитесь, что все шлейфы, подключаемые к дочерней плате (межсоединительный, датчик отпечатка пальца и антенны), находятся в стороне и не застрянут под дочерней платой при её повторной установке.

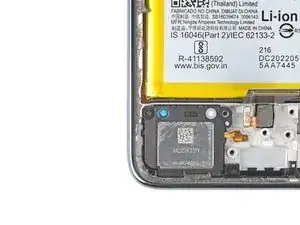

Отвёрткой Phillips удалите винт длиной 4,1 мм, крепящий динамик.

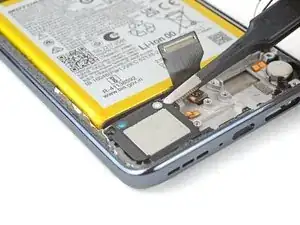

Капните несколько капель высококонцентрированного (90% и выше) изопропилового спирта под контактную площадку динамика, чтобы ослабить клей, который его удерживает.

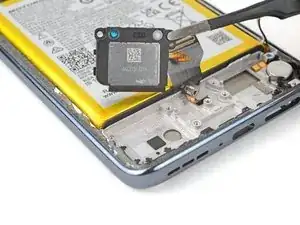

С помощью пальцев или пинцета снимите динамик.

Шлейф динамика очень хрупкий. Работайте медленно, чтобы не порвать шлейф.

Если у вас есть новая клеевая накладка для шлейфа, установите её сейчас.

Если остался спирт, протрите его безворсовой салфеткой или дождитесь полного испарения перед установкой нового динамика.
