Замена модуля беспроводной зарядки / сборки кнопок громкости iPhone X

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM-карты, расположенное рядом с боковой кнопкой на торце iPhone.

Нажмите сильно, чтобы извлечь лоток.

Выньте лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При обратной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея при случайном проколе может загореться и/или взорваться.

Выключите iPhone перед началом разборки.

Удалите два 6,9 мм пентаграммных винта на нижнем торце iPhone.

Если винты срезаны или повреждены, замените их.

Открытие дисплея нарушит его гидроизоляционные уплотнения. Имейте под рукой заменяющиеся уплотнения прежде чем продолжать этот шаг, или избегайте попадания жидкости при повторной сборке iPhone без замены уплотнений.

Если вставить слишком глубоко, медиатор для вскрытия может повредить устройство. Выполните этот шаг, чтобы пометить медиатор и предотвратить повреждение.

Измерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора разными размерами.

Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Если у вашего iPhone треснувший экран, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло лентой перед ремонтом.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от вылетающих осколков стекла во время ремонта.

Если присоска не пристаёт в следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, разработанный нами для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый торец iPhone.

Расположите присоски ближе к нижнему торцу iPhone — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до момента, когда присоски начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и протяните его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но чрезмерное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовать зазор для открытия.

Вставьте медиатор под экран и пластиковую рамку, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область ещё и поверните ручку на четверть оборота.

Не делайте поворотов больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, и облегчит его открытие.

Используйте фен или тепловую пушку либо приготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете фен или тепловую пушку, не перегревайте, так как это может повредить экран.

Если используете один присос, прикладывайте его к нижнему краю телефона, избегая изогнутой части стекла.

Тяните вверх за присоску с ровным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лезвие для вскрытия в зазор под пластиковой окантовкой экрана, не под экран.

Герметичный клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Проведите лезвием вокруг нижнего левого угла и вверх по левой кромке iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лезвие глубже 3 мм, чтобы не повредить внутренние компоненты.

По правой кромке iPhone проходят деликатные шлейфы. Не вставляйте лезвие здесь, так как вы можете повредить шлейфы.

Снова введите лезвие у нижнего края iPhone и проведите им вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте лезвие глубже 3 мм, чтобы не повредить шлейфы дисплея.

Верхняя кромка дисплея закреплена как клеем, так и защёлками.

Проведите лезвием вокруг верхнего угла дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в направлении порта Lightning.

Защёлки сломаются при чрезмерной силе. Работайте осторожно и терпеливо.

Не вставляйте лезвие глубже 3 мм, чтобы не повредить модуль датчиков передней панели.

Проведите лезвием к противоположному углу и разрежьте оставшийся клей, удерживающий дисплей.

Потяните за маленький язычок на присоске, чтобы снять её с передней панели.

Откройте iPhone, откидывая дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отсоединить дисплей — несколько хрупких плоских кабелей всё ещё соединяют его с платой логики.

Как показано на фото, убедитесь, что рамка снята вместе с дисплеем и не застряла в корпусе.

Подперните дисплей, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке уложите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхнюю кромку до упора, прежде чем защёлкнуть остальную часть дисплея. Если он не фиксируется легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не согнуты.

Удалите пять винтов Y000, фиксирующих скобу разъёма платы логики, следующих длин:

Три винта по 1.1 мм

Один винт 3.1 мм

Один винт 3.7 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения iPhone.

Снимите скобу.

Скоба может быть слегка приклеена. Поднимайте аккуратно, но уверенно, чтобы отделить её.

При сборке на этом этапе можно включить iPhone и проверить все функции перед окончательной установкой дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте острый конец лопатки или чистый ноготь, чтобы поддеть разъём аккумулятора и приподнять его из гнезда на плате логики.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов платы. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не контактировал с гнездом и не подавал питание на телефон во время ремонта.

Используйте острый конец лопатки или ноготь, чтобы отсоединить разъём сборки датчиков передней панели.

Используйте тонкий наконечник лопатки или ноготь, чтобы отсоединить разъем кабеля OLED-панели.

Чтобы снова присоединить подобные защёлкивающиеся разъёмы, аккуратно совместите контакты и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контактов штыри могут погнуться, что приведёт к необратимому повреждению.

Используйте тонкий наконечник лопатки, чтобы поддеть разъём кабеля дигитайзера и отсоединить его от гнезда.

Из-за углублённого расположения этого разъёма его сложно подключать обратно. Действуйте медленно и аккуратно совместите разъём, затем мягко надавите на него кончиком пальца — сначала на одну сторону, затем на другую. Вы должны почувствовать щелчок при посадке.

Если после ремонта какая-либо часть экрана не реагирует на прикосновения, отключите батарею и заново вставьте этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Гибкий кабель модуля датчиков передней панели слабо приклеен.

Осторожно приподнимите кабель, пока клей не отделится.

Снимите сборку дисплея.

При сборке остановитесь на этом шаге, если хотите заменить водоотталкивающий клей по краям дисплея.

Осторожно: не прикасайтесь к трём рядам заземляющих контактных площадок в нижней части iPhone.

Снимите семь винтов, удерживающих кронштейн под Taptic Engine и динамиком:

Два винта Y000 1,9 мм

Один винт Y000 1,2 мм

Один винт Y000 1,6 мм

Один винт Phillips 2,4 мм

Один винт Phillips 1,7 мм

Один винт Phillips 1,5 мм

Поднимите кронштейн от края, ближайшего к батарее. Не пытайтесь полностью снять его — он всё ещё подключён крошечным гибким кабелем.

Держа кронштейн в стороне, подденьте тонким наконечником лопатки и отсоедините расположенный под ним гибкий кабель.

Снимите кронштейн.

Удалите винт Y000 2,1 мм, фиксирующий крышку разъёма динамика.

Снимите крышку разъёма динамика.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём динамика.

При поддевании динамика будьте осторожны, чтобы не повредить гибкий кабель, который вы только что отсоединили. При необходимости удерживайте его в стороне, чтобы динамику было куда выходить.

Вставьте лопатку под верхний край динамика вблизи края корпуса iPhone.

Осторожно подденьте и приподнимите верхний край динамика.

При установке динамика проверьте положение гибкого кабеля и убедитесь, что он не попал под динамик.

Держите динамик за боковые кромки и расшатывайте его из стороны в сторону, чтобы отделить клей, фиксирующий его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клеевая прокладка не отделится.

Снимите динамик.

Клеевая прокладка динамика не подлежит повторному использованию. При сборке выполните этот шаг, чтобы заменить прокладку.

Пинцетом снимите и удалите всю старую прокладку с рамы и динамика.

Микрофибровой салфеткой и изопропиловым спиртом удалите все остатки клея с рамы и динамика.

Перед установкой новой прокладки определите её ориентацию на нижней стороне динамика — большой вырез на прокладке должен располагаться вокруг сетки динамика.

Снимите крупную прозрачную защитную плёнку с прокладки и пинцетом аккуратно поместите прокладку на нижнюю часть динамика.

Чтобы не касаться открытого клеевого слоя, удерживайте прокладку только за внешние края защитной плёнки.

Пальцами или лопаткой плотно прижмите прокладку, чтобы закрепить её клеем.

Снимите оставшуюся защитную плёнку и установите динамик на место, убедившись, что разъём динамика не оказался под ним.

Удалите винт Phillips 2,3 мм, фиксирующий Taptic Engine.

Используйте лопатку, чтобы отсоединить гибкий кабель Taptic Engine, поддев его и подняв прямо вверх из гнезда.

Снимите Taptic Engine.

Батарея iPhone X приклеена к задней крышке четырьмю кусками растягивающегося клея — одним на верхней ячейке и тремя на нижней.

Каждый кусок клея имеет черную вытягивающуюся петлю на конце, которая слабо приклеена к боковой кромке батареи.

Отделите первую вытягивающуюся петлю от нижнего края батареи.

У каждой петли в центре есть небольшая петля; вставьте инструмент через нее, если вам трудно схватить петлю.

Не протыкайте батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

Повторите описанный выше шаг, чтобы отделить оставшиеся две петли клея от нижнего края батареи.

Осторожно, чтобы не повредить разъем кабеля динамика прямо под центральной петлей клея.

В следующих шагах вы будете тянуть каждую петлю, чтобы постепенно растянуть клей под батареей. Этот специальный растягивающийся клей теряет сцепление при растяжении и выходит в вашу руку, что позволяет легко вынуть батарею.

Если полоски порвутся, не паникуйте! Они не всегда работают как задумано. Читайте дальше — там есть дополнительные шаги по удалению сломанных полосок.

Чтобы повысить шанс успеха:

Не нажимайте на батарею. Держите iPhone прочно за боковые стороны.

Держите полоски плоскими и без складок при вытягивании.

Тяните очень медленно, давая полоске время растянуться и отделиться. Для удаления каждой полоски требуется примерно 15–30 секунд растяжения.

Тяните под небольшим углом, чтобы полоска не зацепилась за нижний край батареи.

Если полоска оторвется под батареей и не будет извлечена, перейдите к другим полоскам, а затем продолжите с дополнительными шагами ниже.

Возьмите одну из внешних вытягивающихся петель батареи и медленно тяните ее от батареи, в направлении к нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнет из-под батареи и задней крышки.

Полоска растянется во много раз от своей исходной длины. Продолжайте тянуть и при необходимости перехватывайте полоску ближе к батарее.

Если петли клея порвутся в процессе снятия, используйте пальцы или тупые пинцеты, чтобы извлечь оставшуюся часть клея, и продолжайте тянуть.

Если какая-либо из полосок оторвется под батареей и не будет извлечена, постарайтесь удалить оставшиеся полоски, а затем действуйте согласно инструкции ниже.

Повторите предыдущий шаг, чтобы удалить полоску с противоположной стороны, оставив центральную полоску на потом.

Удалите центральную полоску, осторожно, чтобы она не зацепилась за гибкий кабель динамика.

Последняя вытягивающаяся петля находится очень близко к компонентам Face ID. Если повредить их, ремонт Face ID возможен только в Apple, поэтому работайте осторожно.

Отклейте и отделите вытягивающуюся петлю на последней полоске клея, на верхнем крае верхней ячейки батареи.

Потяните и удалите последнюю полоску клея.

Полоска может отвести батарею при отрыве, поэтому прижмите рукой батарею сверху, чтобы зафиксировать её, — но не нажимайте на саму батарею, так как дополнительное давление может привести к отрыву полоски под батареей.

Если вы успешно удалили все четыре полоски клея, пропустите следующий шаг.

Если клей оторвался под батареей и не может быть извлечен, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области сломанных полосок клея.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь резко поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею при помощи рычажного инструмента.

Осторожно, не повредите ленточные кабели или катушку беспроводной зарядки непосредственно под батареей.

Для альтернативных способов отклеивания батареи от корпуса продолжайте к следующему шагу ниже.

Если какие-либо полоски клея оторвались и батарея всё ещё прилипла к задней крышке, подготовьте разогреватель iOpener или используйте фен, чтобы прогреть заднюю крышку прямо за батареей.

Нагрейте iPhone до температуры, при которой заднюю крышку немного неприятно держать — не перегрейте устройство, иначе вы можете случайно воспламенить батарею.

Переверните iPhone и проденьте прочную нить (например, зубную нить или тонкую гитарную струну) под батарею.

Обмотайте концы нити вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Потяните нить из стороны в сторону пилящими движениями вдоль всей длины батареи, чтобы разорвать клей. Это может занять некоторое время, так как клей медленно деформируется, но с терпением батарея отойдет. Не деформируйте и не повреждайте батарею.

Если вы решите использовать инструменты для поддевания батареи, действуйте крайне осторожно, чтобы не повредить ленточные кабели или катушку беспроводной зарядки непосредственно под батареей.

Схватите аккумулятор за нижний край и выньте его из iPhone.

Если в телефоне остался какой-либо спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед установкой нового аккумулятора заново установите тактильный модуль и динамик. Это поможет правильно выровнять аккумулятор при установке.

Перед приклеиванием заменяемого аккумулятора временно подключите разъем аккумулятора к гнезду на плате. Это гарантирует правильное размещение аккумулятора в его углублении.

Приклейте аккумулятор, отключите его и продолжайте сборку устройства.

Если в комплекте с новым аккумулятором нет заранее установленных клейких лент, обратитесь к этому руководству по замене клейких полосок.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.

Плоским концом лопатки отключите три кабеля блока передней камеры:

Проектор точек.

Передняя камера.

Инфракрасная камера.

Кабели камер слабо приклеены к среднему каркасу.

Наконечником лопатки начните у разъема и проведите лопаткой между кабелем ИК-камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля передней камеры.

Нагрейте, чтобы ослабить клей на блоке передней камеры.

Снимите блок передней камеры.

Отключите следующие кабельные разъемы.

Разъем антенны Wi‑Fi.

Разъем широкоугольной камеры.

Разъем кнопки питания / вспышки / микрофона.

Разъем телефото‑камеры.

Разъем шлейфа дока.

Разъем кнопки / беспроводной зарядки.

Разъем сотовой антенны.

Отключите кабельный разъем антенны Wi‑Fi.

Отключите кабельный разъем широкоугольной камеры.

Отключите кабельный разъем кнопки питания / вспышки / микрофона.

Отключите кабельный разъем телефото‑камеры.

Отключите кабельный разъем шлейфа дока.

Согните кабель на 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отключите кабельный разъем кнопки / беспроводной зарядки.

Отключите кабельный разъем сотовой антенны.

Отведите кабель в сторону.

Логическая плата не может быть вынута при установленном лотке для SIM‑карты. Если вы не вынули его ранее, извлеките сейчас.

Удалите два монтажных винта Phillips.

Один винт Phillips 2,7 мм.

Один винт Phillips 2,1 мм.

Удалите заземляющий винт Phillips 2,0 мм.

Удалите заземляющую пластину.

Обязательно верните металлическую заземляющую пластину в том же положении.

При извлечении SIM‑карты штифт выдвигается из рамки и давит на рычаг выталкивателя в держателе SIM‑карты. Штифт нужно вернуть в рамку, чтобы он не блокировал снятие логической платы.

Используйте пинцет с тонкими наконечниками, чтобы сдвинуть рычаг извлечения SIM‑карты в сторону корпуса.

Рычаг извлечения должен выглядеть так, когда вы закончите. Штифт больше не будет блокировать снятие логической платы.

Сборка логической платы закреплена на двух стойках, проходящих через нижнюю плату и закрепленных на верхней плате. Для её снятия необходимо поднимать ровно вертикально вверх, чтобы освободить втулки‑стойки.

Удалите винт Phillips 1,4 мм, удерживающий заземляющую пластину.

Снимите заземляющую пластину.

Обратите внимание на ориентацию пластины и обязательно установите её правильно при сборке.

Удалите шесть винтов, закрепляющих кнопки.

Два крестовых винта 1,5 мм.

Два крестовых винта 1,9 мм.

Один крестовый винт 2,4 мм.

Один крестовый винт 1,7 мм.

Отсоедините переключатель беззвучного/кольцевого режима от боковой части корпуса.

Используйте лопатку, чтобы отделить гибкий кабель от нижней части корпуса.

Нагрев корпуса с помощью iOpener или нагрев кабеля феном или тепловой пушкой поможет размягчить клей и упростит удаление.

Отделите кнопочный кабель.

Если вы планируете повторно использовать сборку кнопки/индукционной катушки, при снятии этого кабеля соблюдайте крайнюю осторожность. Он чрезвычайно тонкий и очень хрупкий. Работайте медленно и аккуратно, прикладывая минимальное напряжение к кабелю.

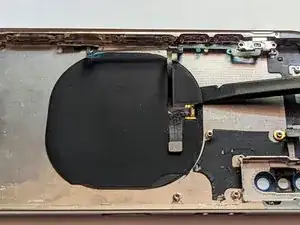

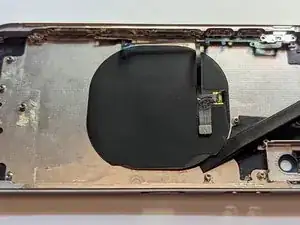

Держите кабель пинцетом, одновременно поддевая и подскальзывая лопаткой между кабелем и корпусом.

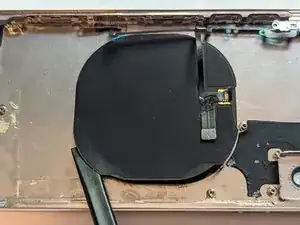

Нагрейте заднюю часть телефона с помощью iOpener или катушку феном или тепловой пушкой, чтобы размягчить клей и упростить удаление.

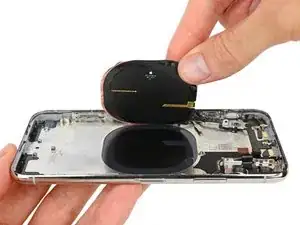

Отделите индукционную катушку беспроводной зарядки.

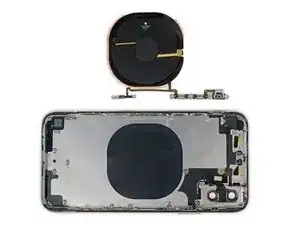

Снимите сборку.

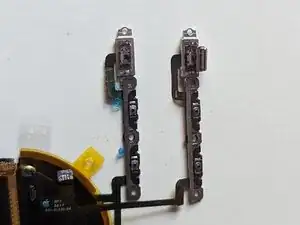

Если вы заменяете сборку кнопок, потребуется перенести переключатель беззвучного/кольцевого режима со старой сборки на новую.

См. руководство iPhone X Power and Audio Exterior Buttons для инструкций по снятию внешнего переключателя со сборки кнопок.
