Советы по разделению и воссоединению двухслойной платы iPhone X–12

Снимите демпферную прокладку с платы перед нагревом.

Обратите внимание, что мы не рекомендуем новичкам нагревать плату паяльной феном. Плата может нагреваться неравномерно и деформироваться. Рекомендуется использовать профессиональную платформу для нагрева плат.

Чтобы облегчить последующее снятие основной платы, закрутите винт на плате.

Разрежьте ленту лезвием скульптора.

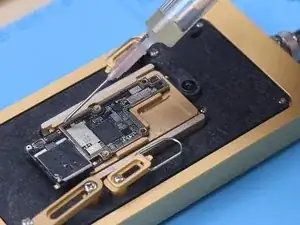

Основная плата и средний слой припаяны низкотемпературной пастой. Поэтому наилучшая температура платформы для нагрева — 155 °C–165 °C.

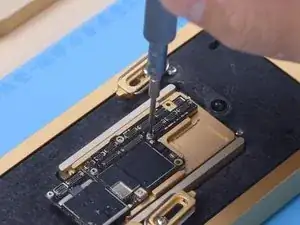

Осторожно подтолкните плату пинцетом, когда температура достигнет 165 °C. Если плата ослабла, припой расплавился.

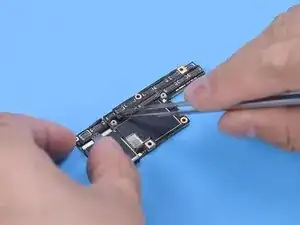

Зажмите винт, чтобы снять основную плату, затем снимите сигнальную плату.

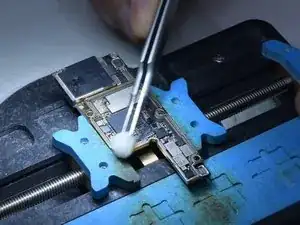

Удалите термопасту лезвием скульптора.

Термопаста должна быть удалена полностью. В противном случае термопаста может коснуться основной платы и вызвать частичную пайку при воссоединении.

Закрепите сигнальную плату в держателе и нанесите круглый слой флюса-пасты.

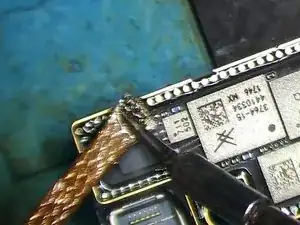

Удалите припой с контактной площадки паяльником при 365 °C и оплеткой для пайки.

Пай на контактной площадке должен быть полностью удалён. Остатки припоя повлияют на последующую пайку.

Очистите контактную площадку средством для очистки печатных плат.

Очистите основную плату тем же методом. Пожалуйста, не повреждайте компоненты вокруг контактной площадки основной платы при очистке. Необходимо проверить ровность контактной площадки после очистки.

Зафиксируйте сигнальную плату на платформе для реболлинга. Установите трафарет реболлинга так, чтобы он плотно прилегал к сигнальной плате.

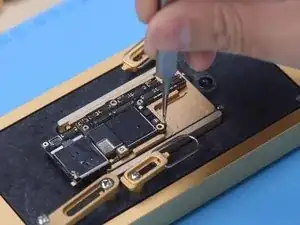

Чтобы предотвратить затекание пасты в зазор между платами, вставьте металлическую пластину.

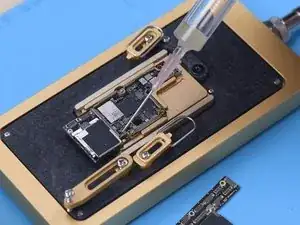

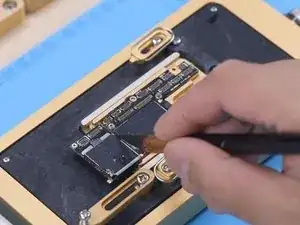

Нанесите слой низкотемпературной паяльной пасты и сотрите излишки безворсовой салфеткой. Снимите трафарет реболлинга. Проверьте, заполнены ли площадки паяльной пастой на сигнальной плате.

При нанесении паяльной пасты убедитесь, что паста имеет определённую влажность.

Если паста слишком сухая, она прилипнет к трафарету при его снятии. В результате паста на сигнальной плате будет распределена неравномерно, что легко приведёт к плохой пайке.

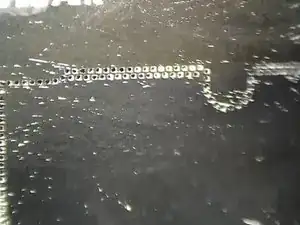

Поместите сигнальную плату на нагревательную платформу 165 °C для нагрева. Прекратите нагрев, как только сформируются паяльные шарики.

Нанесите небольшое количество флюса-пасты после остывания сигнальной платы.

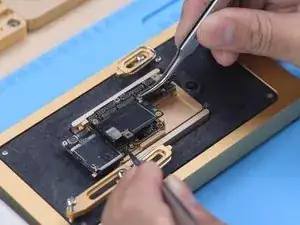

Выравняйте основную плату с сигнальной платой. Продолжайте нагрев на платформе 165 °C. Когда флюс вытечет и основная плата осядет, слегка подтолкните плату пинцетом, чтобы обеспечить плотное прилегание двух слоёв. Подталкивания должны быть аккуратными и небольшими.

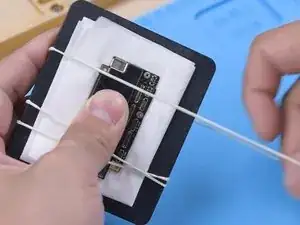

Очистите плату средством для очистки печатных плат после её остывания. Если при воссоединении плата деформировалась, можно поместить её на ровную доску и зафиксировать резинкой. Аккуратно прижмите две стороны платы. Чтобы не повредить компоненты, под плату положите мягкую бумагу.

Далее приведён другой метод воссоединения. Его можно использовать, если средняя контактная площадка не повреждена.

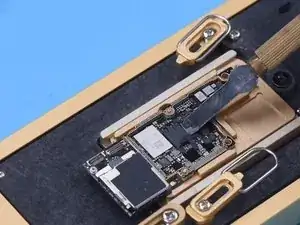

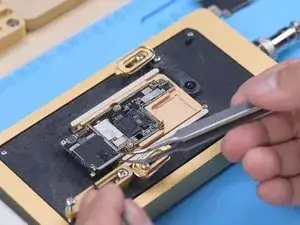

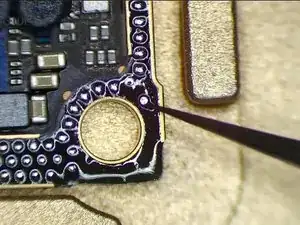

Когда припой расплавится, снимайте основную плату вертикально пинцетом. Можно увидеть металлическую рамку толщиной 0,05 мм вокруг сигнальной платы на определённом расстоянии. Эта рамка предназначена для сохранения зазора 0,05 мм между основной платой и средним слоем, предотвращая перемычки паяльных шариков при пайке.

Термопасту на плате нужно удалять только после завершения ремонта. Сохраните исходный припой на контактной площадке и нанесите небольшое количество флюса-пасты.

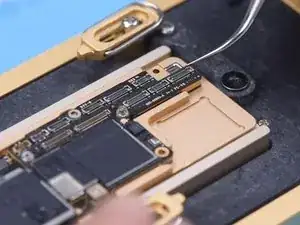

В конце выровняйте основную плату с сигнальной платой. Когда температура достигнет 165 °C и припой расплавится, выключите питание. Защёлкните оба конца основной платы пинцетом до полного остывания платы. Таким образом основная и сигнальная платы плотно прилегают друг к другу. Не будет перемычек и вытекания паяльных шариков.
