Почему Face ID не работает после ремонта

В передней части телефона расположены 8 компонентов. Инфракрасная камера; Осветитель (flood illuminator); Датчик приближения; Датчик окружающего освещения; Динамик; Микрофон; Фронтальная камера; Проектор точек;

Инфракрасная камера, проектор точек и фронтальная камера размещены на задней стеклянной сборке.

Осветитель, датчик приближения, датчик окружающего освещения, динамик и микрофон находятся на модуле дисплея.

Будьте осторожны при разборке и ремонте телефона. Повреждение любого компонента приведёт к сбою Face ID.

Обратите внимание, что в модуле дисплея имеется вырез. При сборке телефона сгиб кабеля динамика должен быть установлен соответствующим образом в этот вырез, чтобы кабель не порвался. Иначе это также приведёт к отказу Face ID.

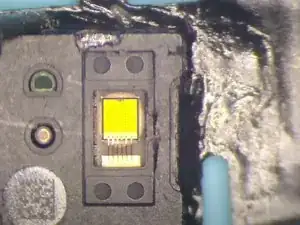

Мы видим, что в осветителе много отверстий, расположенных в матрице 11×11.

Чип соединён с платой с помощью золотых проводков.

При попадании воды эти отверстия могут забиться. В результате Face ID перестанет работать.

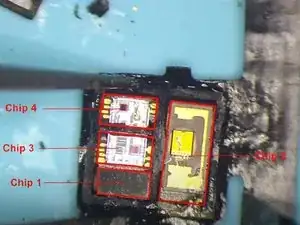

Чип 1 — незашифрованный чип.

Чип 2 — осветитель. Чип 3 и чип 4 — датчики приближения, отвечающие соответственно за приём и передачу.

Независимые друг от друга, эти три чипа являются незаменимыми.

Внешний слой проектора точек запечатан смолой и защищён точечной сваркой металлом.

Обратите внимание на эти точки сварки. Они могут легко оторваться при падении телефона. После отрыва их нельзя восстановить.

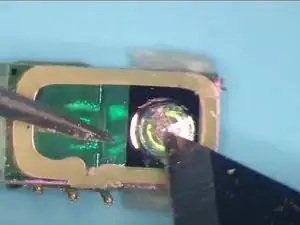

Когда корпус проектора точек снят, видна кристаллическая деталь, похожая на алмазную линзу.

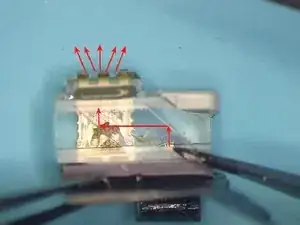

Отсюда испускается инфракрасный свет, затем отражается кристаллом. Диапазон проекции затем определяется линзой.

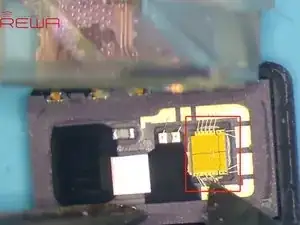

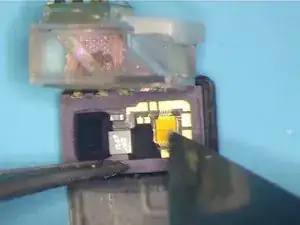

Чип слева используется для хранения данных, тогда как чип справа выполняет функцию проектора. Здесь мы видим тысячи расположенных точек. Отсюда испускается инфракрасный свет.

Поскольку чипу справа требуется необходимое питание для нормальной работы, при попадании воды цепи здесь скорее всего замкнут. Это также может привести к неработоспособности Face ID.

Обратите внимание, что чип открыт и не покрыт чёрным клеевым уплотнителем. Поэтому он легко повреждается при попадании воды или при падении. Более того, при повреждении восстановлению не подлежит.

Мы видим, что в кристалле имеются вогнутая и выпуклая линзы, обе выполнены из стекла. При падении это также может повлиять на работу Face ID.

Исходя из того, что мы узнали при разборке, основные цепи Face ID открыты. При попадании воды или воздействии влажной среды может возникнуть утечка тока или короткое замыкание, приводящее к отказу Face ID.

Кроме того, большинство деталей Face ID выполнено из стекла. При падении Face ID с большой вероятностью перестанет работать.

В заключение: Face ID легко повредить и трудно восстановить. Поэтому будьте предельно осторожны в повседневном использовании. Защитите телефон от попадания воды и сильных падений. Ремонтникам следует проявлять особую осторожность при ремонте логической платы или замене модуля дисплея.
