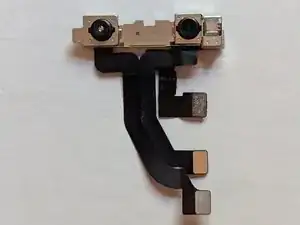

Замена Face ID на iPhone X

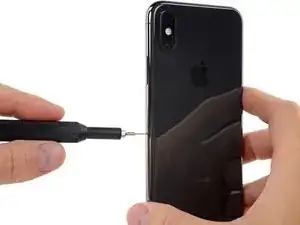

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты, расположенное возле боковой кнопки на торце iPhone.

Нажмите с усилием, чтобы извлечь лоток.

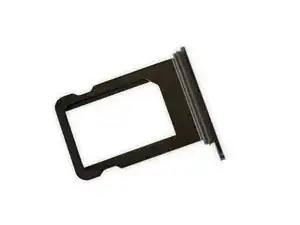

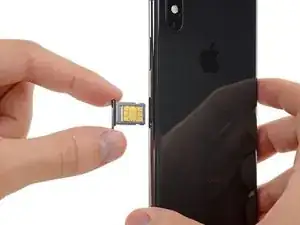

Извлеките лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

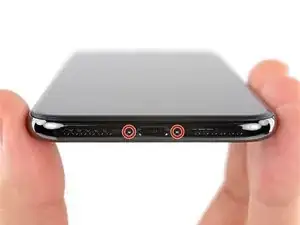

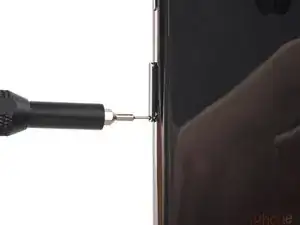

Удалите два пенталобных винта длиной 6,9 мм на нижнем торце iPhone.

Если винты срезаны или повреждены, замените винты.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте сменные уплотнения до того, как продолжите этот шаг, или будьте осторожны с попаданием жидкости, если вы соберёте iPhone без замены уплотнений.

Если вставлять слишком глубоко, плоская медиатор-лопатка может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

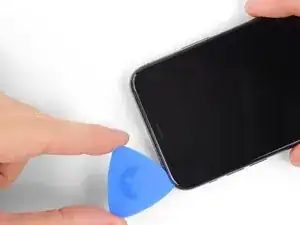

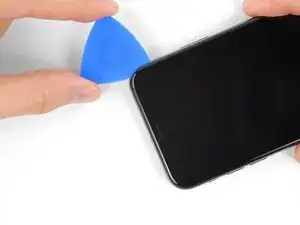

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными размерами.

Альтернативно приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клея дисплея в их магазине самообслуживания.

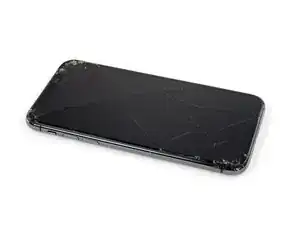

Если у вашего iPhone треснут экран, заклейте стекло, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

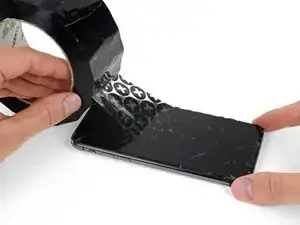

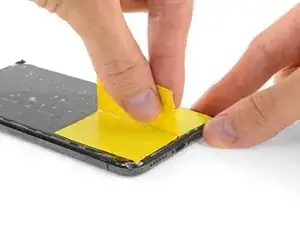

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не будет держаться на следующих шагах, сложите прочную ленту (например, армированную) в виде ручки и поднимите экран с её помощью.

Если ничего не помогает, вы можете приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три следующих шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

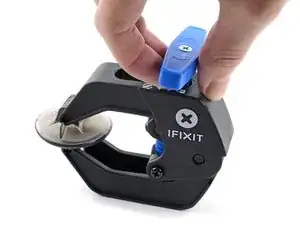

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

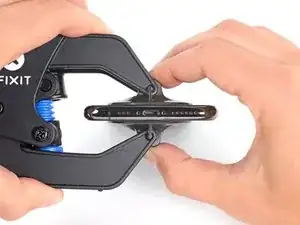

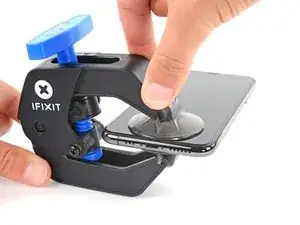

Наденьте рычаги на левый или правый край iPhone.

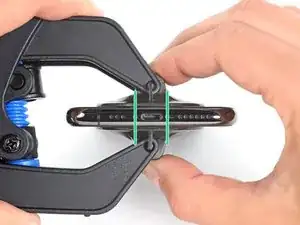

Расположите присоски рядом с нижним торцем iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной точке.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

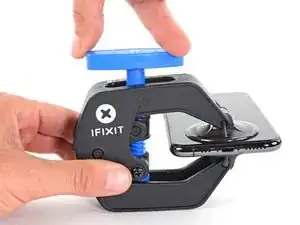

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

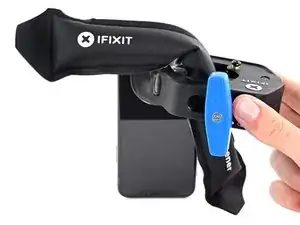

Разогрейте iOpener и пропустите его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, так что будьте осторожны.

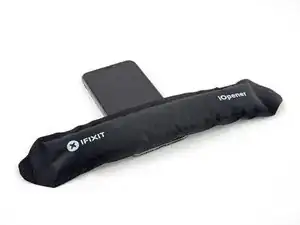

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для подцепления.

Вставьте медиатор под экран и пластиковую рамку, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не проворачивайте больше четверти оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

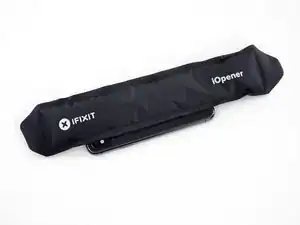

Используйте фен или термофен либо приготовьте iOpener и приложите его к нижнему краю iPhone примерно на одну минуту, чтобы размягчить клей под ним.

Если вы используете фен или термофен, не перегревайте устройство, так как это может повредить экран.

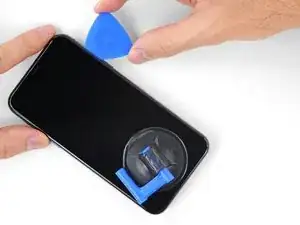

Если вы используете один присосок, установите его на нижний край телефона, избегая изогнутой части стекла.

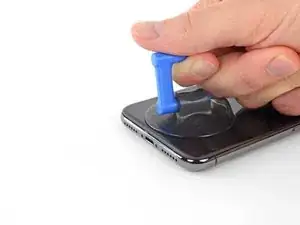

Тяните присоску вверх с ровным, постоянным давлением, чтобы создать небольшой зазор между экраном и рамкой.

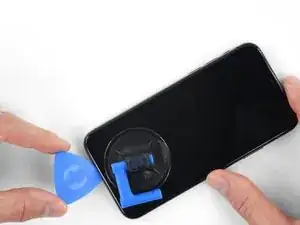

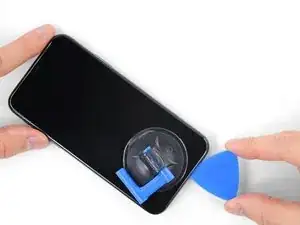

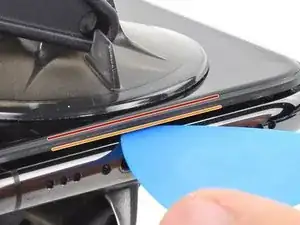

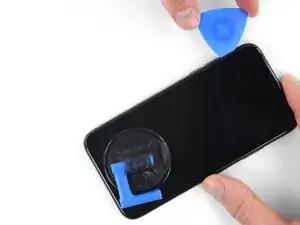

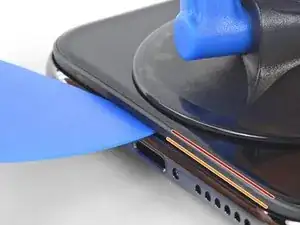

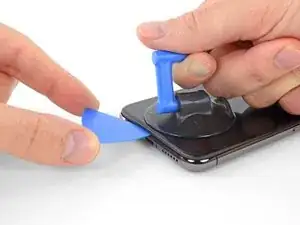

Вставьте пластину для вскрытия в зазор под пластиковым ободком экрана, не под сам экран.

Герметичный клей, удерживающий экран, очень прочен; создание первоначального зазора требует значительного усилия. Если трудно открыть зазор, нанесите больше тепла и аккуратно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно места для инструмента.

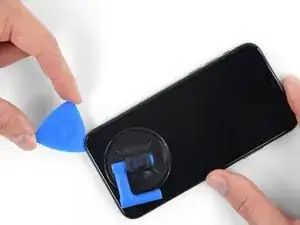

Проведите пластину для вскрытия вокруг нижнего левого угла и вверх по левой кромке iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте пластину глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правой кромки iPhone проходят хрупкие шлейфы. Не вставляйте пластину здесь, так как вы можете повредить шлейфы.

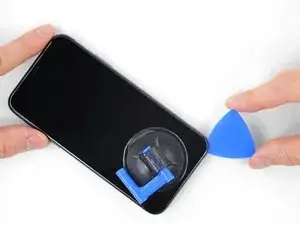

Вставьте пластину снова в нижний край iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте пластину глубже 3 мм, чтобы не повредить шлейфы дисплея.

Верхняя кромка дисплея фиксируется как клеем, так и защёлками.

Проведите пластину вокруг верхнего угла дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в направлении порта Lightning.

Защёлки могут сломаться при чрезмерном усилии. Работайте аккуратно и терпеливо.

Не вставляйте пластину глубже 3 мм, чтобы не повредить модуль датчиков передней панели.

Проведите пластину до противоположного угла и отрежьте оставшийся клей, фиксирующий дисплей.

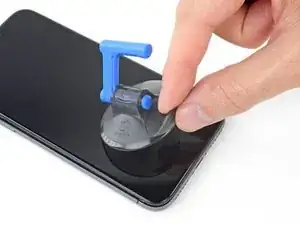

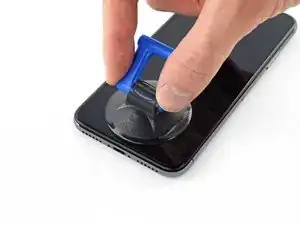

Потяните за маленький язычок на присоске, чтобы снять её с передней панели.

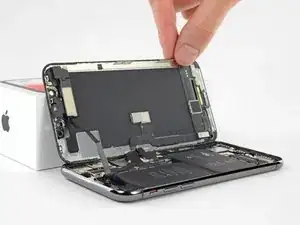

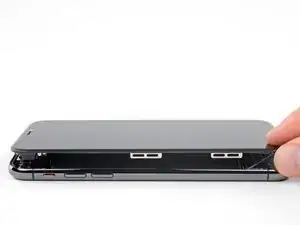

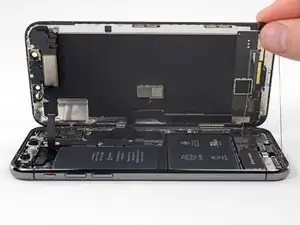

Откройте iPhone, откидывая дисплей вверх с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких лентовых кабелей всё ещё соединяют его с платой логики iPhone.

Как показано на фото, убедитесь, что рамка снимается вместе с дисплеем и не остаётся застрявшей в корпусе устройства.

Подперегте дисплей чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке расположите дисплей на месте, совместите защёлки по верхнему краю и аккуратно прижмите верхнюю кромку на место перед тем, как защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не деформированы.

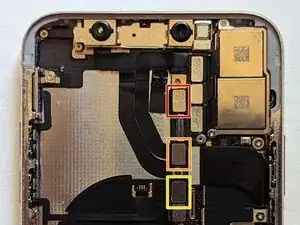

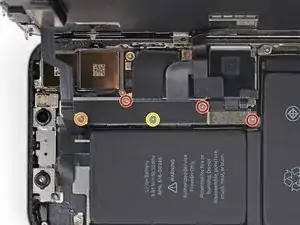

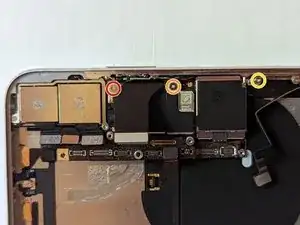

Удалите пять винтов Y000, фиксирующих скобу разъёмов платы логики, следующих длин:

Три винта по 1,1 мм

Один винт 3,1 мм

Один винт 3,7 мм

В течение ремонта следите за каждым винтом и возвращайте его именно в то место, откуда он был извлечён, чтобы не повредить iPhone.

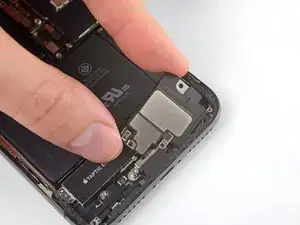

Снимите скобу.

Скоба может быть слегка приклеена. Поднимайте аккуратно, но уверенно, чтобы отделить её.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением ремонта.

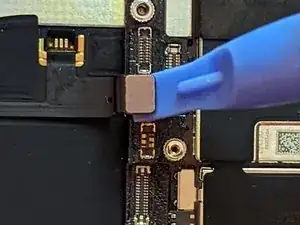

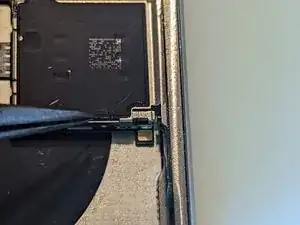

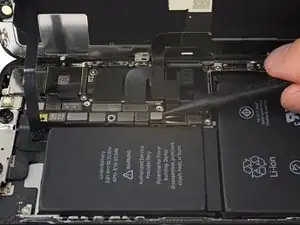

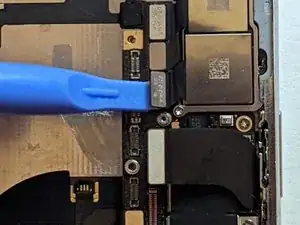

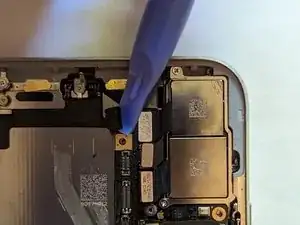

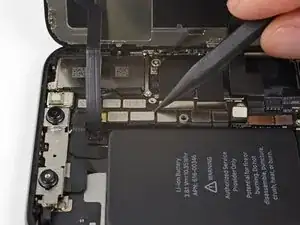

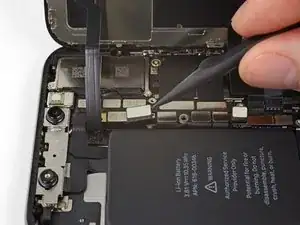

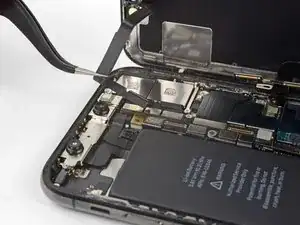

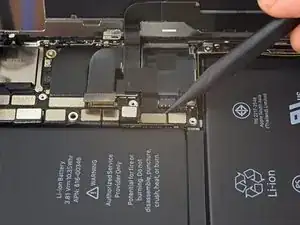

Используйте острый конец лопатки или чистый ноготь, чтобы поддеть коннектор аккумулятора от его разъёма на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов на плате. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните коннектор от платы логики, чтобы он случайно не замкнул контакт с разъёмом и не подал питание на телефон во время ремонта.

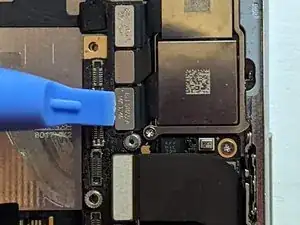

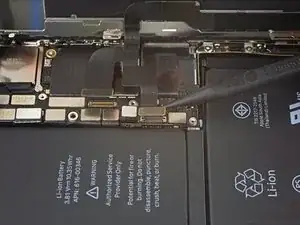

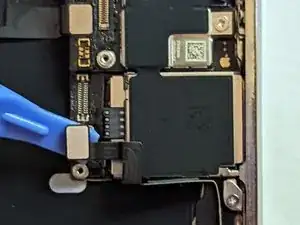

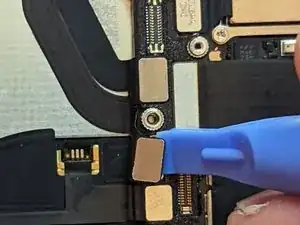

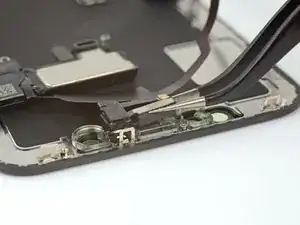

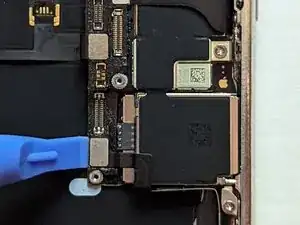

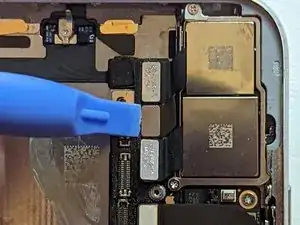

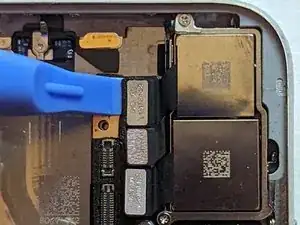

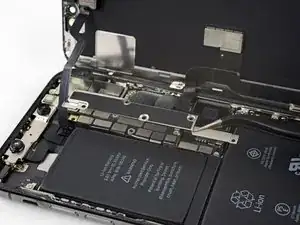

Используйте острый конец лопатки или ноготь, чтобы отключить разъём сборки датчиков передней панели.

Используйте кончик лопатки или ноготь, чтобы отсоединить разъем кабеля OLED-панели.

Чтобы заново подключить защёлкивающиеся разъёмы, как этот, аккуратно совместите контакты и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посредине. При смещении разъёма контакты могут согнуться, что приведёт к необратимому повреждению.

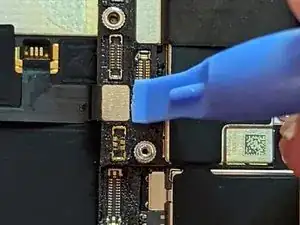

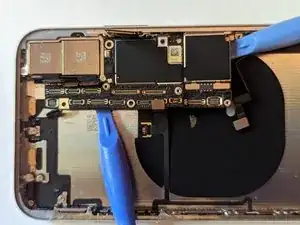

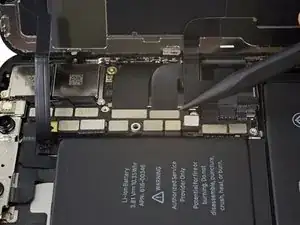

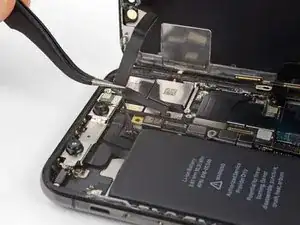

Используйте кончик лопатки, чтобы приподнять разъём кабеля дигитайзера из его гнезда.

Из-за заподлицо расположения этот разъём трудно подключать. Действуйте медленно, точно совместите контакты и осторожно нажмите пальцем — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отключите аккумулятор и заново посадите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других преград.

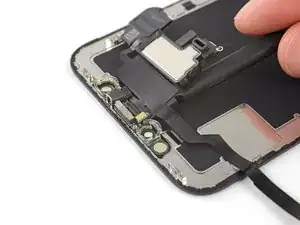

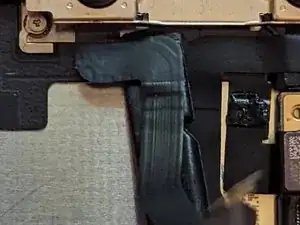

Гибкий кабель переднего сенсорного блока слабо приклеен на место.

Осторожно приподнимите кабель, пока клей не отделится.

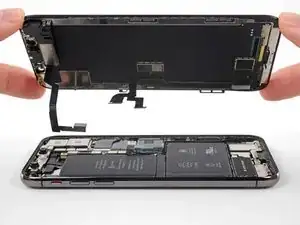

Снимите сборку дисплея.

При обратной сборке при желании остановитесь здесь, если вы хотите заменить водостойкий клей по краям дисплея.

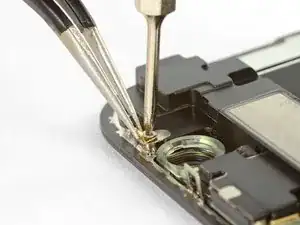

Снимите винт Y000 1,2 мм на задней стороне сборки дисплея, рядом с портом инфракрасной камеры.

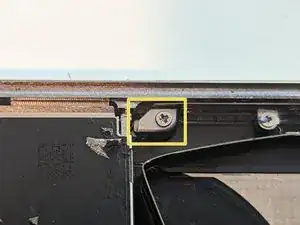

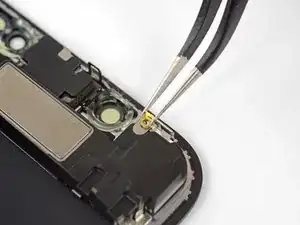

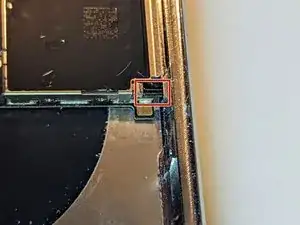

Под только что удалённым винтом находится небольшой металлический контакт заземления. Если он не вышел вместе с винтом, удалите его сейчас.

При обратной сборке ориентируйте контакт, как показано. Удерживайте контакт на месте при установке и затяжке винта.

Снимите ещё два винта Y000, фиксирующие динамик/сенсорный блок:

Один винт 1,6 мм

Один винт 1,3 мм

Динамик разговорного громкоговорителя слабо приклеен на место.

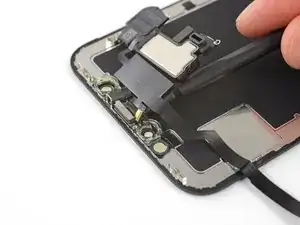

С помощью лопатки аккуратно подденьте верхний край корпуса динамика и переверните его — вниз и от верхнего края дисплея.

Динамик остаётся прикреплённым тонким гибким кабелем. Будьте осторожны, чтобы не натянуть и не повредить кабель.

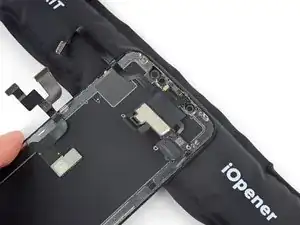

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к верхней передней части дисплея примерно на минуту, чтобы размягчить клей, фиксирующий сенсоры.

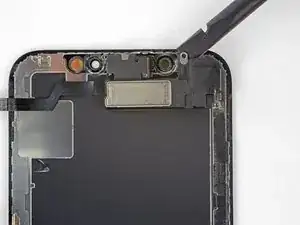

Осторожно подведите плоский край лопатки под гибкий кабель ниже микрофона.

Поверните слегка, чтобы отделить микрофон, при этом осторожно, чтобы не натянуть и не повредить гибкий кабель.

При необходимости используйте кончик лопатки, чтобы закончить отделение микрофона от выемки в передней панели.

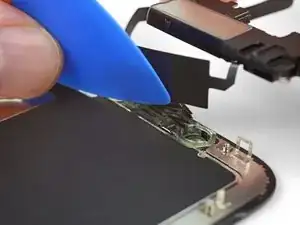

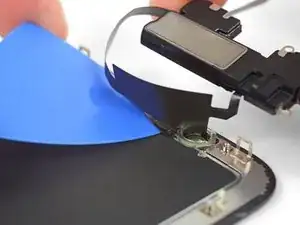

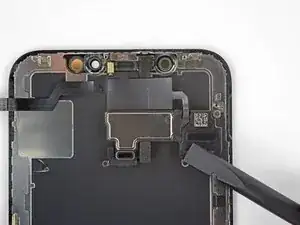

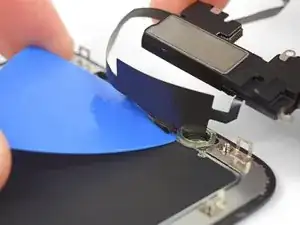

Работая слева направо, подденьте медиатором под гибкий кабель и под модуль датчика приближения и модуля подсветки.

Осторожно покачивайте и приподнимайте, чтобы отделить модуль от выемки в передней панели.

Удобно приподнять и удерживать динамик в стороне для доступа. Просто будьте осторожны, чтобы не тянуть за тонкий гибкий кабель во время работы.

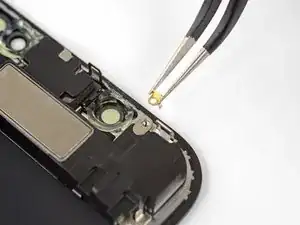

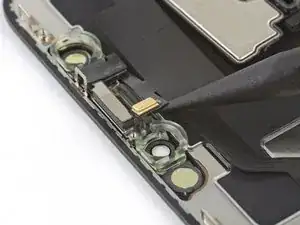

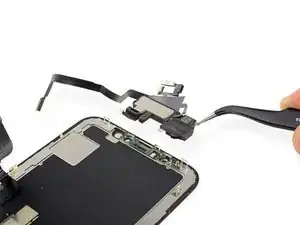

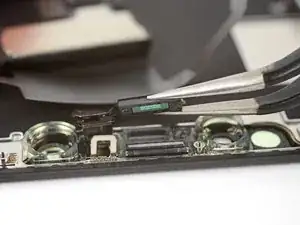

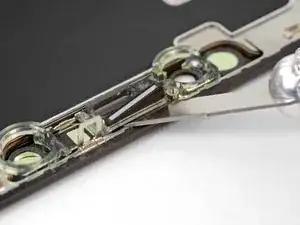

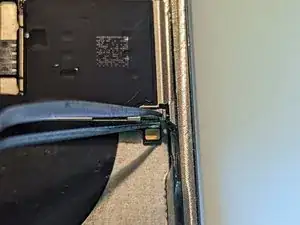

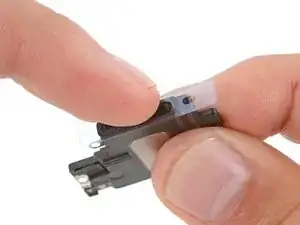

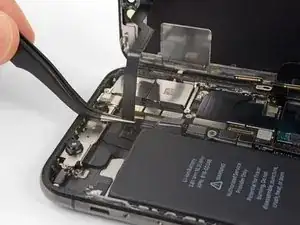

Используйте пинцет, чтобы покачать датчик окружающего освещения и поднять его из выемки в дисплее.

Датчик остаётся прикреплённым к остальной части сенсорного блока очень тонким гибким кабелем. Будьте осторожны, чтобы не натянуть и не повредить кабель.

Если вам удалось полностью снять весь датчик окружающего освещения, как на первой фотографии, продолжайте к следующему шагу ниже.

Если белая диффузионная полоска оторвалась и осталась вмонтированной в дисплей, как на второй фотографии, вам потребуется аккуратно поддеть её по верхнему краю тонким лезвием или монтажным инструментом. Предварительный нагрев может облегчить эту задачу.

При обратной сборке сначала установите диффузор в дисплей, убедившись, что он ориентирован правильно (лицевая сторона показана на первой фотографии, тыльная — на третьей).

Затем установите датчик окружающего освещения поверх диффузора. Вам потребуется удерживать датчик на месте при установке винтов, закрепляющих корпус динамика/сенсорного блока. После затяжки винтов датчик останется на месте и будет работать нормально.

Снимите разговорный динамик и переднюю сенсорную сборку.

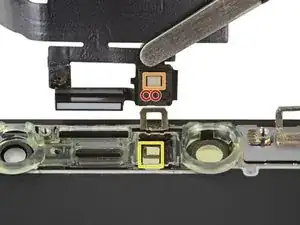

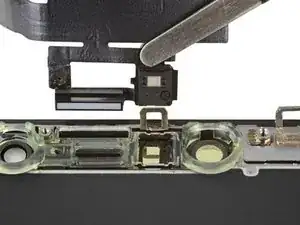

При обратной сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Модуль подсветки

Модуль должен быть установлен так, чтобы эти компоненты не были заблокированы каким‑либо клеем.

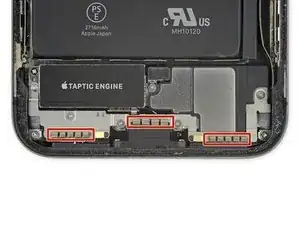

Будьте осторожны, не прикасайтесь к трём рядам контактных площадок заземления возле нижней части iPhone.

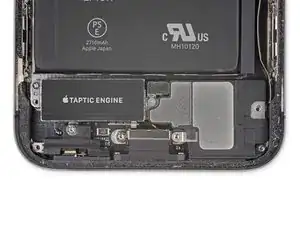

Снимите семь винтов, фиксирующих кронштейн под Taptic Engine и динамиком:

Два винта Y000 1.9 мм

Один винт Y000 1.2 мм

Один винт Y000 1.6 мм

Один винт Phillips 2.4 мм

Один винт Phillips 1.7 мм

Один винт Phillips 1.5 мм

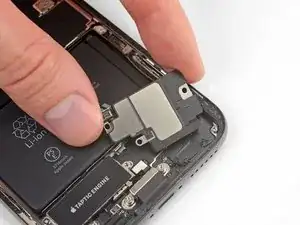

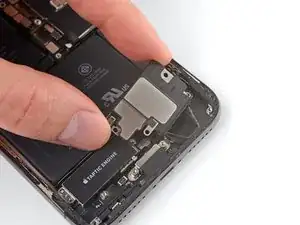

Поднимите кронштейн с края, ближайшего к аккумулятору. Не пытайтесь снять его полностью — он ещё подключён через небольшой гибкий кабель.

Удерживая кронштейн в отведённом положении, используйте кончик лопатки, чтобы поддеть и отсоединить находящийся под ним гибкий кабель.

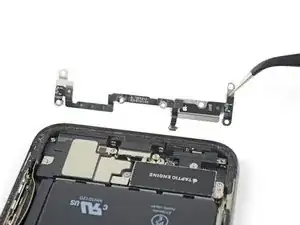

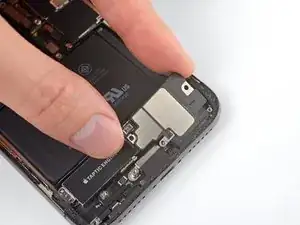

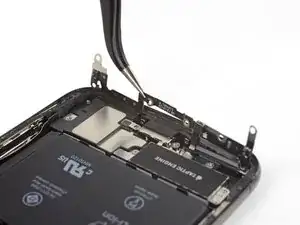

Снимите кронштейн.

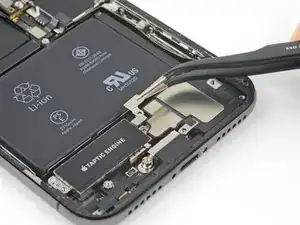

Выверните винт Y000 2.1 мм, фиксирующий крышку разъёма динамика.

Снимите крышку разъёма динамика.

Используйте кончик лопатки, чтобы поддеть и отсоединить разъём динамика.

При поддевании динамика следите, чтобы не повредить гибкий кабель, который вы только что отсоединили. При необходимости отведите его в сторону, чтобы динамику было куда выходить.

Вставьте лопатку под верхний край динамика вблизи края корпуса iPhone.

Аккуратно подденьте и приподнимите верхний край динамика.

При повторной установке динамика проверьте положение гибкого кабеля и убедитесь, что он не оказался зажат под динамиком.

Держите динамик за боковые кромки и покачивайте из стороны в сторону, отделяя клей, который фиксирует его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone до тех пор, пока адгезионная прокладка не отделится.

Снимите динамик.

Прокладка динамика не подлежит повторному использованию. При сборке выполните этот шаг, чтобы заменить прокладку.

Пинцетом снимите и удалите всю старую прокладку с рамки и динамика.

Микрофибровой салфеткой и изопропиловым спиртом очистите все остатки клея прокладки с рамки и динамика.

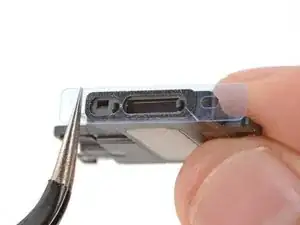

Перед установкой прокладки динамика найдите её правильную ориентацию на нижней части динамика — большой вырез в прокладке должен охватывать сетку решётки динамика.

Снимите большую прозрачную подложку с прокладки и пинцетом аккуратно установите прокладку на нижнюю часть динамика.

Чтобы не касаться открытого клеевого слоя, держите прокладку только за внешние кромки подложки.

Пальцами или лопаткой плотно прижмите прокладку на место, чтобы зафиксировать её клеем.

Снимите оставшуюся подложку и установите динамик на место, убедившись, что разъём динамика не оказался зажат под ним.

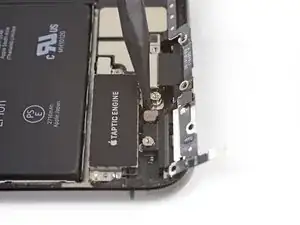

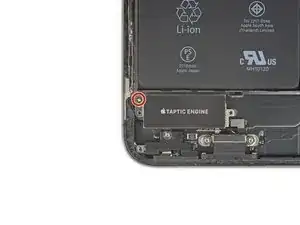

Выверните винт Phillips 2.3 мм, фиксирующий Taptic Engine.

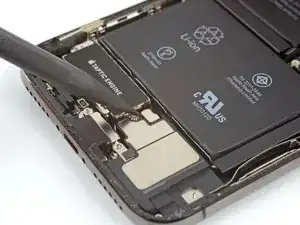

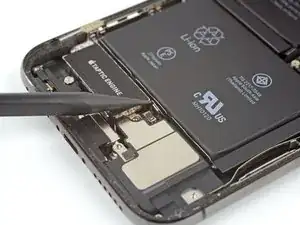

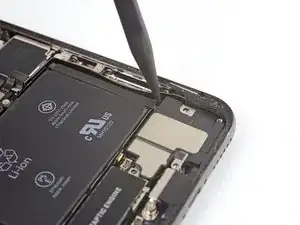

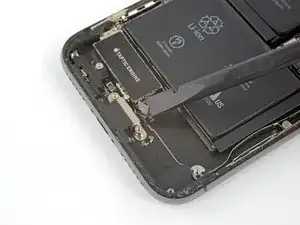

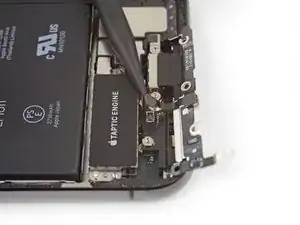

Используйте лопатку, чтобы отсоединить гибкий кабель Taptic Engine, поддев его и вынимая вверх из разъёма.

Снимите Taptic Engine.

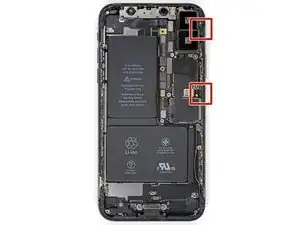

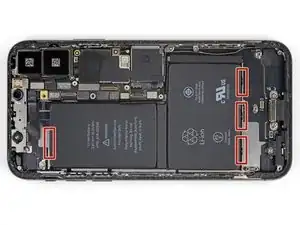

Аккумулятор iPhone X зафиксирован в задней крышке четырьмя полосами съемного адгезива: одной на верхней банке и тремя на нижней.

Каждая полоса адгезива имеет чёрную тянущую вкладку на конце, которая слегка приклеена к боковому краю аккумулятора.

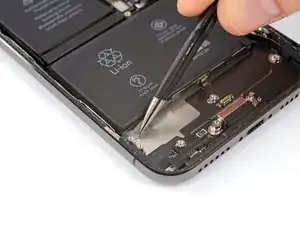

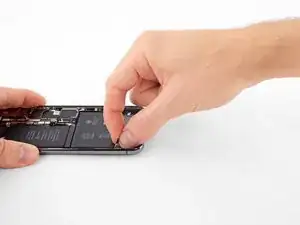

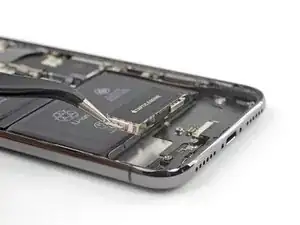

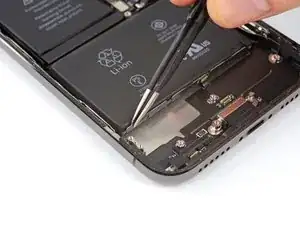

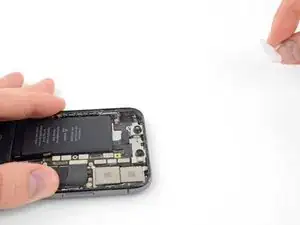

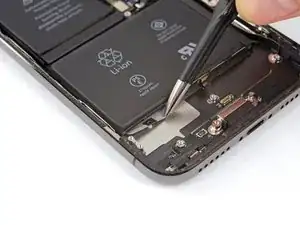

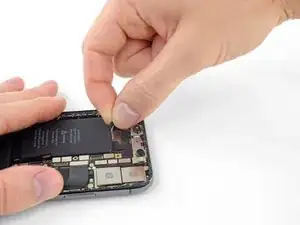

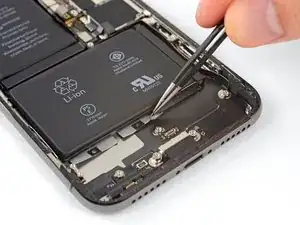

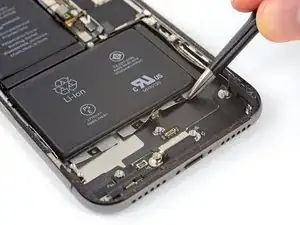

Отделите первую тянущую вкладку адгезива от нижнего края аккумулятора.

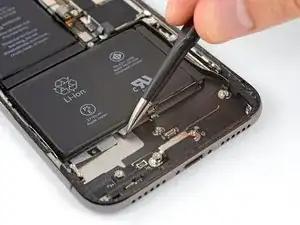

Каждая вкладка имеет небольшую петлю в центре; вставьте инструмент через петлю, если вам трудно схватить вкладку.

Не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или загореться.

Повторите предыдущий шаг, чтобы отделить оставшиеся две вкладки адгезива от нижнего края аккумулятора.

Осторожно, чтобы не повредить разъём кабеля динамика, расположенный чуть ниже центральной вкладки адгезива.

На следующих шагах Вам нужно потянуть каждую язычок, чтобы медленно растянуть клей под аккумулятором. Этот специальный растягивающийся клей теряет сцепление при растяжении и выходит в руку, что позволяет легко извлечь аккумулятор.

Если полоски порвутся, не паникуйте! Они не всегда срабатывают как задумано. Читайте дальше — там указаны дополнительные шаги для удаления сломанных полосок.

Чтобы повысить шансы на успех:

Не нажимайте на аккумулятор. Держите iPhone крепко за боковые стороны.

Держите полоски плоскими и без складок при вытягивании.

Тяните очень медленно, давая полоске время растянуться и отделиться. На растягивание каждой полоски уходит примерно 15–30 секунд.

Тяните под небольшим углом, чтобы полоска не зацепилась за нижний край аккумулятора.

Если полоска оборвётся под аккумулятором и не может быть извлечена, переходите к другим полоскам, а затем продолжите дополнительные шаги ниже.

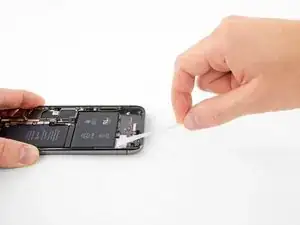

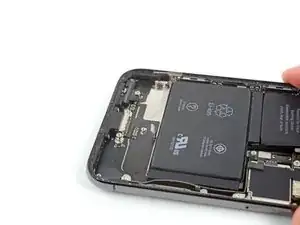

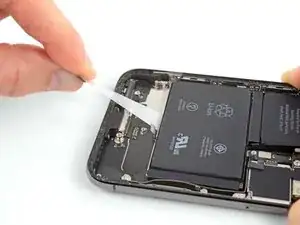

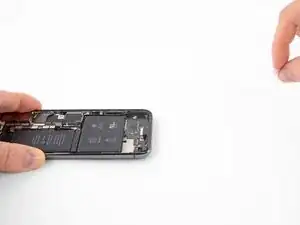

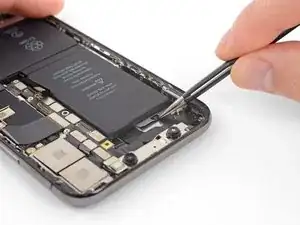

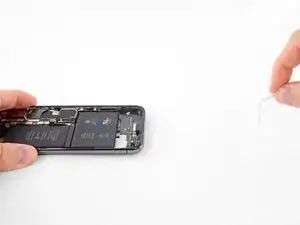

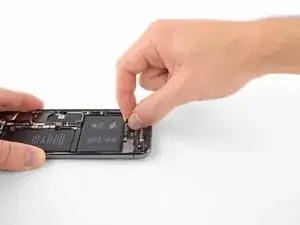

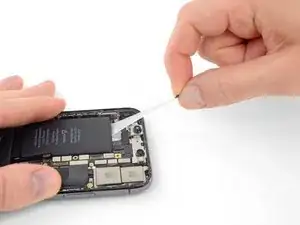

Схватите одну из внешних клеевых язычков аккумулятора и медленно потяните её от аккумулятора в направлении нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнёт из-под аккумулятора и задней крышки.

Полоска растянется во много раз по сравнению с исходной длиной. Продолжайте тянуть и при необходимости снова захватите полоску ближе к аккумулятору.

Если клеевые язычки аккумулятора порвутся в процессе удаления, используйте пальцы или тупые пинцеты, чтобы извлечь оставшуюся часть клея, и продолжайте тянуть.

Если какая-либо клеевая полоска оторвётся под аккумулятором и не может быть извлечена, попытайтесь удалить оставшиеся полоски, а затем продолжите согласно инструкциям ниже.

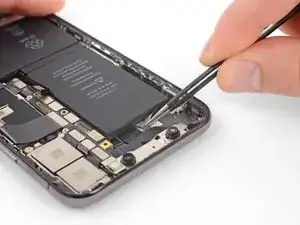

Повторите предыдущий шаг, чтобы удалить полоску с противоположной стороны, оставив центральную полоску напоследок.

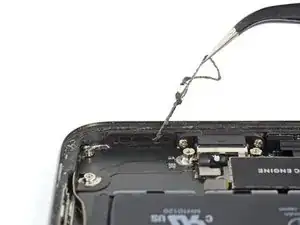

Удалите центральную полоску, осторожно, чтобы не зацепить гибкий кабель динамика.

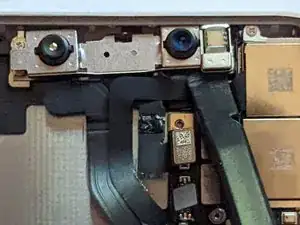

Последний язычок расположен очень близко к компонентам Face ID. При повреждении Face ID может быть восстановлен только в Apple, поэтому работайте аккуратно.

Отклейте и отделите язычок на последней клеевой полоске, на верхнем крае верхней ячейки аккумулятора.

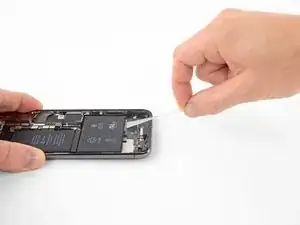

Потяните и удалите последнюю клеевую полоску.

При отделении полоски аккумулятор может резко отскочить, поэтому держите руку над аккумулятором, чтобы зафиксировать его — но не нажимайте на сам аккумулятор, иначе избыточное давление может привести к отрыву полоски под аккумулятором.

Если Вы успешно удалили все четыре клеевые полоски, пропустите следующий шаг.

Если клей оторвался под аккумулятором и не может быть извлечён, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в зоне сломанных полосок.

Подождите примерно одну минуту, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь выжать аккумулятор с применением силы. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Будьте осторожны, чтобы не повредить гибкие шлейфы или катушку беспроводной зарядки, расположенные непосредственно под аккумулятором.

Для альтернативных способов отклейки аккумулятора от корпуса перейдите к следующему шагу ниже.

Если какие-либо клеевые полоски оторвались и аккумулятор остался приклеенным к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за аккумулятором.

Нагрейте iPhone до состояния, когда задняя крышка станет слегка слишком горячей для комфортного прикосновения. Не перегревайте iPhone, иначе вы можете случайно воспламенить аккумулятор.

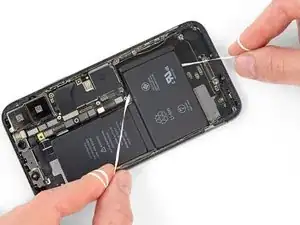

Переверните iPhone лицевой стороной вверх и проложите прочную нить под аккумулятор (например, зубную нить или тонкую струну для гитары).

Обмотайте концы нити вокруг тряпки (или наденьте перчатки), чтобы защитить пальцы.

Тяните нить из стороны в сторону пилящими движениями по всей длине аккумулятора, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении он освободится. Не деформируйте и не повреждайте аккумулятор.

Если Вы решите использовать рычажные инструменты для подъёма аккумулятора, соблюдайте крайнюю осторожность, иначе вы можете повредить гибкие шлейфы или катушку беспроводной зарядки, расположенные непосредственно под аккумулятором.

Схватите аккумулятор за нижний край и извлеките его из iPhone.

Если в телефоне остался раствор спирта, аккуратно протрите его или оставьте для испарения перед установкой нового аккумулятора.

Перед повторной установкой двигателя Taptic и динамика установите их обратно — это помогает правильно выровнять аккумулятор при установке.

Перед приклеиванием нового аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание аккумулятора в посадочном месте.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если в комплекте с новым аккумулятором не идут клеевые ленты, ознакомьтесь с этим руководством по замене клеевых полосок.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Используя плоский конец лопатки, отключите три шлейфа блока передней камеры:

Проектор точек.

Передняя камера.

Инфракрасная камера.

Кабели камер слабо приклеены к средней раме.

Используя кончик лопатки, начните с разъёма и просуньте лопатку между кабелем ИК‑камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля фронтальной камеры.

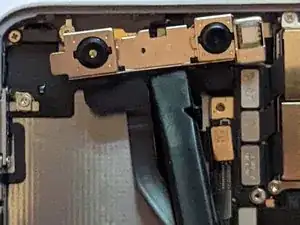

Примените тепло, чтобы ослабить клей на сборке фронтальной камеры.

Снимите сборку фронтальной камеры.

Отключите следующие разъёмы кабелей.

Разъём антенны Wi‑Fi.

Разъём широкоугольной камеры.

Разъём кнопки питания / вспышки / микрофона.

Разъём телефото‑камеры.

Разъём гибкого кабеля док‑разъёма.

Разъём кнопки / беспроводной зарядки.

Разъём сотовой антенны.

Отключите разъём кабеля антенны Wi‑Fi.

Отключите разъём кабеля широкоугольной камеры.

Отключите разъём кабеля кнопки питания / вспышки / микрофона.

Отключите разъём кабеля телефото‑камеры.

Отключите разъём гибкого кабеля док‑разъёма.

Согните кабель на 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отключите разъём кабеля кнопки / беспроводной зарядки.

Отключите разъём кабеля сотовой антенны.

Отогните кабель в сторону.

Логическую плату нельзя вынуть при установленном лотке SIM‑карты. Если вы не вынули его ранее, извлеките сейчас.

Удалите два крепёжных винта Phillips.

Один винт Phillips 2.7 мм.

Один винт Phillips 2.1 мм.

Удалите заземляющий винт Phillips 2.0 мм.

Снимите заземляющую пластину.

Убедитесь, что устанавливаете металлическую заземляющую пластину в том же положении.

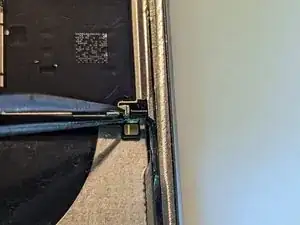

При извлечении SIM‑карты штырь выдвигается из рамки и нажимает на рычаг извлечения в держателе SIM‑карты. Штырь нужно вернуть обратно в рамку, чтобы он не блокировал извлечение логической платы.

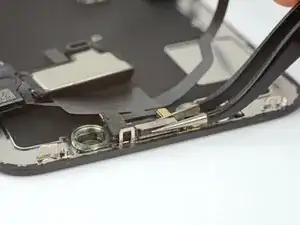

Используйте тонкие пинцеты, чтобы сдвинуть рычаг извлечения SIM‑карты в сторону корпуса.

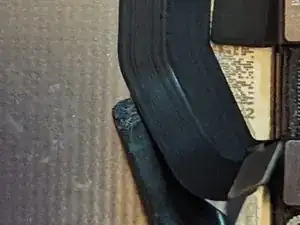

Рычаг извлечения должен выглядеть так, когда вы закончите. Штырь больше не будет блокировать извлечение логической платы.

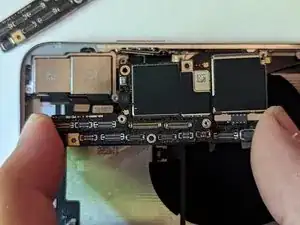

Сборка логической платы установлена на двух стойках, проходящих через нижнюю плату, и закреплена к верхней плате. Чтобы снять её, необходимо поднять ровно вертикально вверх, чтобы освободить стойки.
