Замена микросхемы беспроводной зарядки iPhone X

Прежде всего выполните визуальный осмотр материнской платы. Материнская плата не деформирована и не имеет следов попадания влаги.

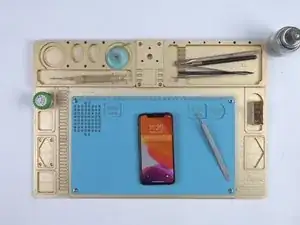

Далее соберите телефон и выполните тестирование.

Нажмите кнопку питания, чтобы включить телефон. Телефон включается нормально.

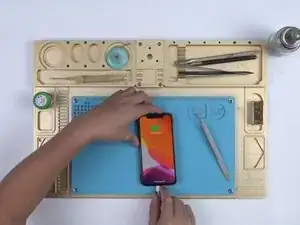

Подключите кабель зарядки. Телефон заряжается от кабеля.

Поместите телефон на беспроводное зарядное устройство. Телефон не заряжается по беспроводной сети.

Нужно сосредоточиться на цепях, связанных с беспроводной зарядкой.

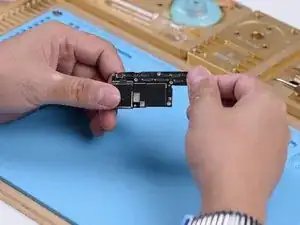

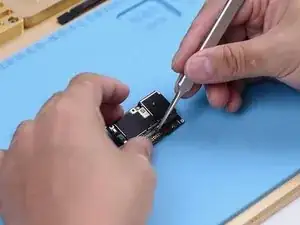

Разберите телефон и извлеките материнскую плату. Сначала снимите защитную губку от пыли, прикрывающую плату.

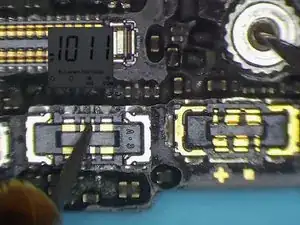

Затем выполните измерение в диодном режиме на разъёме беспроводной зарядки. Измеренное значение в норме, что указывает на исправность цепей беспроводной зарядки на контактной площадке. Нужно перейти к цепям беспроводной зарядки на нижнем слое.

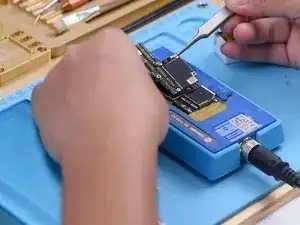

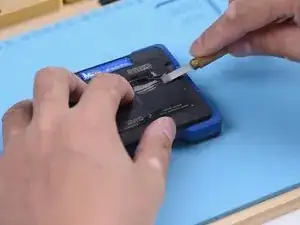

Первым делом отделите верхний слой от нижнего. Разместите материнскую плату на нагревательной платформе и вкрутите винт в отверстие платы. Это позволит затем эффективно снять верхний слой.

Нагрейте материнскую плату в течение 2 минут на нагревательной платформе при 165℃.

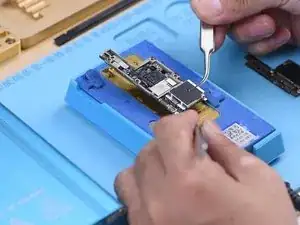

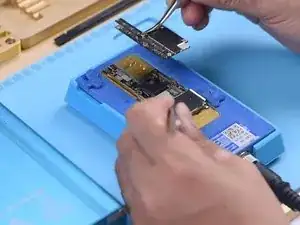

После нагрева снимите верхний слой пинцетом, затем снизу снимите нижний слой.

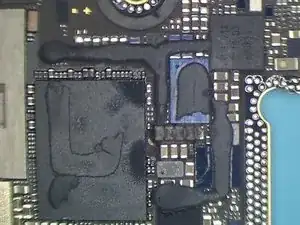

Выполните визуальный осмотр нижнего слоя. Ничего не нарушено.

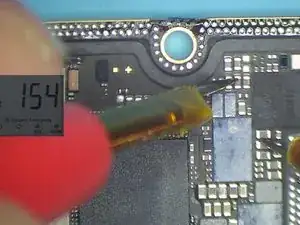

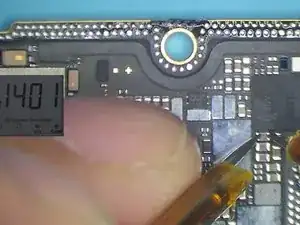

Выполните измерение в диодном режиме конденсаторов вокруг микросхемы беспроводной зарядки. По измеренным значениям нет короткого замыкания.

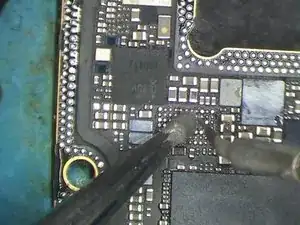

Продолжите измерения диодов вокруг микросхемы беспроводной зарядки. Измеренные значения также в норме.

Попробуем заменить микросхему беспроводной зарядки на новую и посмотреть результат.

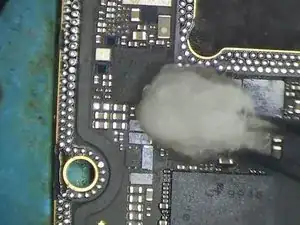

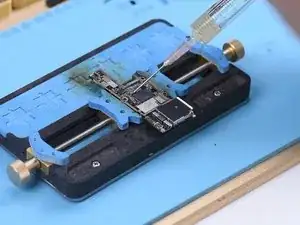

Закрепите нижний слой в держателе плат и нанесите флюс-пасту на микросхему беспроводной зарядки.

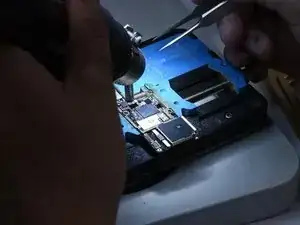

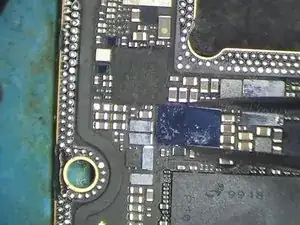

Нагрейте феном QUICK 990 AD при 360℃, поток воздуха 3 примерно 1 минуту. Снимите микросхему беспроводной зарядки с платы пинцетом.

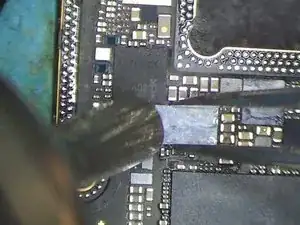

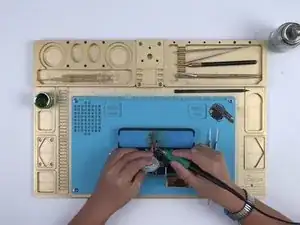

Продолжите нанесение пасты средней температуры на контактную площадку. Пропаяйте контактную площадку паяльником при 365℃ для очистки.

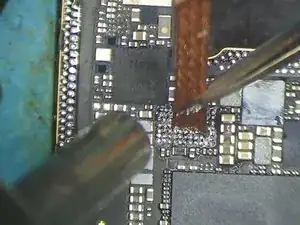

После этого нагрейте феном при 360℃, поток воздуха 3, чтобы очистить контактную площадку оплеткой, пропитанной канифолью и припоем.

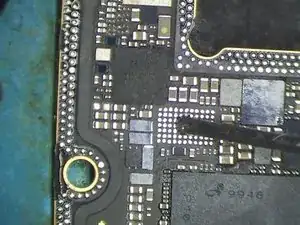

После очистки протрите очистителем плат и нанесите немного флюс-пасты на контактную площадку.

Установите новую микросхему беспроводной зарядки в правильное положение и припаять её с помощью фена QUICK 990 AD при 360℃, поток воздуха 3.

Далее необходимо спаять два слоя вместе. Перед пайкой очистите контактную площадку.

После завершения выполните переметку контактной площадки шариками припоя.

После завершения поместите нижний слой на нагревательную платформу. Нанесите BGA флюс-пасту на контактную площадку и установите верхний слой в правильное положение.

Нагрейте в течение 2 минут на нагревательной платформе при 165℃.

Теперь можно собрать телефон и протестировать. Установите материнскую плату и подключите сборку дисплея. Нажмите кнопку питания, чтобы включить телефон. Телефон включается нормально.

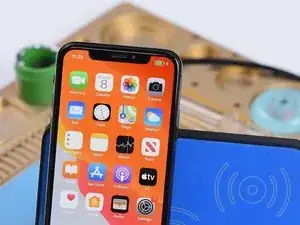

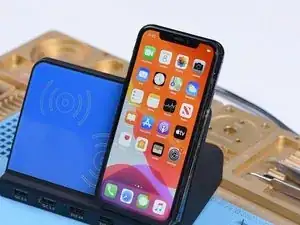

Поместите телефон на беспроводное зарядное устройство — телефон заряжается по беспроводной сети.
