Замена Bluetooth-антенны iPhone X

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты, расположенном рядом с боковой кнопкой на краю iPhone.

Нажмите крепко, чтобы извлечь лоток.

Удалите лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она размещена в правильной ориентации относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите батарею iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта длиной 6,9 мм на нижнем торце iPhone.

Если винты срезаны или повреждены, замените их.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменяющие уплотнения перед тем, как переходить дальше, или избегайте контакта с жидкостями, если вы собираете iPhone обратно без замены уплотнений.

Если инструмент для раскрытия вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент для раскрытия постоянным маркером.

Вы также можете пометить другие углы инструмента разными размерами.

Альтернативно, приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в их магазине саморемонта.

Если экран iPhone треснул, предотвратите дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и используйте её, чтобы поднять экран.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp см. это руководство.

Оттяните синюю ручку назад, чтобы разблокировать ручки Anti-Clamp.

Наденьте ручки на левый или правый край iPhone.

Расположите присоски возле нижнего края iPhone — одна на передней стороне, другая на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту для создания более сцепляющей поверхности.

Вытяните синюю ручку вперёд, чтобы зафиксировать ручки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте ручки.

Разогрейте iOpener и протяните его через ручки Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но чрезмерный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей ослабел и образовался зазор для открытия.

Вставьте инструмент для раскрытия под экран и пластиковую рамку, а не под само стекло.

Если Anti-Clamp не создал достаточного зазора, примените больше тепла к области и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете фен или тепловую пушку, не перегревайте, так как это может повредить экран.

Если вы используете одиночную присоску, установите её на нижний край телефона, избегая изогнутой части стекла.

Потяните присоску вверх с ровным, постоянным давлением, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор/пластиковую лопатку в зазор под пластиковым ободком экрана, не в сам экран.

Водонепроницающий клей, удерживающий экран, очень прочный; создание первоначального зазора требует значительной силы. Если вам трудно открыть зазор, нанесите больше тепла и аккуратно покачивайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Просуньте медиатор вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, который удерживает дисплей.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить внутренние компоненты.

Вдоль правого края iPhone расположены тонкие кабели. Не вставляйте медиатор здесь, так как вы можете повредить кабели.

Вставьте медиатор снова в нижний торец iPhone и поднимите его вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить кабели дисплея.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Просуньте медиатор вокруг верхнего угла дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в направлении разъёма Lightning.

Защёлки сломаются при чрезмерной силе. Работайте осторожно и терпеливо.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить датчики передней панели.

Проведите медиатор к противоположному углу и перережьте оставшийся клей, фиксирующий дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откидывая дисплей вверх от левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей — к материнской плате ещё подключено несколько хрупких гибких кабелей.

Как показано на фото, убедитесь, что рамка отходит вместе с дисплеем и не застревает в корпусе.

Подоприте дисплей о чём-нибудь, чтобы он держался во время работы с телефоном.

При сборке положите дисплей на место, совместите защёлки вдоль верхнего края и осторожно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не деформированы.

Удалите пять винтов Y000, удерживающих кронштейн разъёмов материнской платы, следующих длин:

Три винта 1.1 мм

Один винт 3.1 мм

Один винт 3.7 мм

На протяжении всей разборки отслеживайте каждый винт и убеждайтесь, что он возвращается на своё место, чтобы не повредить iPhone.

Снимите кронштейн.

Кронштейн может быть слегка приклеен. Подденьте его аккуратно, но решительно, чтобы отделить.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте острие лопатки или чистый ноготь, чтобы отжать разъём батареи от его гнезда на материнской плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Немного отогните разъём от материнской платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте острие лопатки или ноготь, чтобы отключить разъём сборки датчиков передней панели.

Используйте острие лопатки или ноготь, чтобы отключить разъём кабеля OLED-панели.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте острие лопатки, чтобы приподнять разъём кабеля дигитайзера из его гнезда.

Западное расположение этого разъёма делает его трудным для повторного подключения. Работайте медленно, тщательно совместите и аккуратно прижмите его кончиком пальца — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок при фиксации.

Если после ремонта часть экрана не реагирует на прикосновения, отключите батарею и затем переподсоедините этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других преград.

Гибкий кабель передней панели с датчиками слабо приклеен на место.

Осторожно приподнимите кабель, пока клей не разойдётся.

Снимите модуль дисплея.

При сборке остановитесь на этом шаге, если хотите заменить водостойкий клей по кромкам дисплея.

Будьте осторожны, не касайтесь трёх рядов заземляющих площадок у нижней части iPhone.

Снимите семь винтов, фиксирующих пластину под мотором Taptic Engine и динамиком:

Два винта Y000 1.9 мм

Один винт Y000 1.2 мм

Один винт Y000 1.6 мм

Один винт Phillips 2.4 мм

Один винт Phillips 1.7 мм

Один винт Phillips 1.5 мм

Подденьте пластину со стороны, ближайшей к аккумулятору. Не пытайтесь полностью её снять — она всё ещё соединена маленьким гибким кабелем.

Держите пластину в стороне и с помощью острия лопатки подденьте и отсоедините гибкий кабель, расположенный под ней.

Снимите пластину.

Выверните винт Y000 2.1 мм, фиксирующий крышку разъёма динамика.

Снимите крышку разъёма динамика.

С помощью острия лопатки подденьте и отсоедините разъём динамика.

При поддевании динамика следите, чтобы не повредить только что отсоединённый гибкий кабель. При необходимости отведите его в сторону, чтобы динамику было куда выходить.

Вставьте лопатку под верхний край динамика рядом с краем корпуса iPhone.

Аккуратно подденьте и приподнимите верхний край динамика.

При установке динамика проверьте положение гибкого кабеля и убедитесь, что он не оказался зажат под динамиком.

Держите динамик за боковые кромки и покачивайте из стороны в сторону, отделяя клей, фиксирующий его к нижней кромке iPhone.

Оттяните динамик от нижней кромки iPhone, пока клеевая прокладка не отделится.

Снимите динамик.

Клеевая прокладка динамика не подлежит повторному использованию. При сборке выполните этот шаг, чтобы заменить прокладку.

С помощью пинцета отклейте и удалите все остатки старой прокладки с корпуса и динамика.

Очистите микрофиброй и изопропиловым спиртом остатки клея с корпуса и динамика.

Перед установкой новой прокладки найдите её правильную ориентацию на нижней части динамика — большой вырез прокладки должен проходить вокруг сетки решётки динамика.

Снимите большую прозрачную подложку с прокладки и с помощью пинцета аккуратно установите прокладку на нижнюю часть динамика.

Чтобы не касаться открытого клеевого слоя, держите прокладку за внешние края подложки.

Пальцами или лопаткой плотно прижмите прокладку, чтобы закрепить её клеем.

Снимите оставшуюся подложку и установите динамик на место, убедившись, что разъём динамика не оказался под ним.

Выверните винт Phillips 2.3 мм, фиксирующий мотор Taptic Engine.

С помощью лопатки отсоедините гибкий кабель Taptic Engine, поддев его и поднимая прямо вверх из разъёма.

Снимите мотор Taptic Engine.

Аккумулятор iPhone X зафиксирован в задней крышке четырьмя элементами растягивающегося клейкого крепления — одним на верхней ячейке и тремя на нижней.

Каждый элемент имеет чёрную вытяжную язычок на конце, который слабо приклеен к боковой кромке аккумулятора.

Отделите первую язычок клеевого крепления аккумулятора от нижней кромки аккумулятора.

Каждый язычок имеет небольшую петлю в центре; вставьте инструмент через петлю, если затрудняетесь схватить язычок.

Не прокалывайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или воспламениться.

Повторите предыдущий шаг, чтобы отделить оставшиеся две липкие ленты от нижнего края аккумулятора.

Будьте осторожны, чтобы не повредить разъем кабеля динамика прямо под центральной липкой лентой.

На следующих шагах вы будете тянуть каждую ленту, чтобы медленно растянуть клей под аккумулятором. Этот специальный растягивающийся клей теряет сцепление при растяжении и выходит в руку, что позволяет легко вынуть аккумулятор.

Если полосы рвутся, не паникуйте! Они не всегда работают как задумано. Читайте дальше — там приведены дополнительные шаги для удаления сломанных полос.

Чтобы увеличить шансы на успех:

Не нажимайте на аккумулятор. Держите iPhone крепко за боковые стороны.

Держите полосы ровными и без складок по мере натягивания.

Тяните очень медленно, давая ленте время растянуться и отделиться. На удаление каждой полосы требуется примерно 15–30 секунд растягивания.

Тяните под низким углом, чтобы лента не зацепилась за нижний край аккумулятора.

Если лента оборвется под аккумулятором и не будет извлечена, переходите к другим лентам, а затем выполните дополнительные шаги ниже.

Возьмите одну из внешних липких лент аккумулятора и медленно тяните её от аккумулятора, в направлении нижней части iPhone.

Тяните ровно, поддерживая постоянное натяжение ленты, пока она не выскользнет из-под аккумулятора и задней крышки.

Лента растянется во множество раз относительно первоначальной длины. Продолжайте тянуть и при необходимости перехватывайте ленту ближе к аккумулятору.

Если ленты отклеивания батареи рвутся в процессе удаления, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся часть клеевой полосы, и продолжайте тянуть.

Если какая-либо из клеевых полос оборвется под аккумулятором и её нельзя будет извлечь, попытайтесь удалить остальные полосы, а затем продолжайте как указано ниже.

Повторите предыдущий шаг, чтобы снять полосу с противоположной стороны, оставив центральную полосу на последок.

Снимите центральную полосу, осторожно, чтобы не зацепить её за гибкий кабель динамика.

Финальная вытяжная лента лежит очень близко к оборудованию Face ID. При повреждении Face ID можно отремонтировать только в сервисе Apple, поэтому работайте осторожно.

Отклейте и отделите вытяжной язычок на последней клеевой полосе, на верхнем крае верхней ячейки аккумулятора.

Потяните и удалите последнюю клеевую полосу.

Полоса может отшвырнуть аккумулятор при отделении от iPhone, поэтому держите руку над аккумулятором, чтобы зафиксировать его — но не нажимайте на сам аккумулятор, иначе дополнительное давление может привести к отрыву полосы под аккумулятором.

Если вы успешно сняли все четыре клеевые полосы, пропустите следующий шаг.

Если клей оборвался под аккумулятором и его нельзя извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области сломанных полос.

Подождите около минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь силой поддевать аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дальше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддевания.

Будьте осторожны, чтобы не повредить ленточные кабели или катушку беспроводной зарядки, расположенные прямо под аккумулятором.

Для альтернативных методов отклеивания аккумулятора от корпуса продолжайте к следующему шагу ниже.

Если какие-либо клеевые полосы оборвались и аккумулятор остаётся приклеенным к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за аккумулятором.

Нагрейте iPhone до состояния, когда заднюю крышку будет немного горячо держать — не перегревайте iPhone, иначе вы можете случайно воспламенить аккумулятор.

Переверните iPhone и проденьте прочную нить (например, зубную нить или тонкую струну гитары) под аккумулятор.

Обмотайте концы нити вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Тяните нить из стороны в сторону пилящими движениями вдоль всей длины аккумулятора, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении аккумулятор освободится. Не деформируйте и не повреждайте аккумулятор.

Если вы решите использовать инструменты для поддевания, проявляйте крайнюю осторожность, иначе вы можете повредить ленточные кабели или катушку беспроводной зарядки, находящуюся прямо под аккумулятором.

Схватите аккумулятор за нижний край и извлеките его из iPhone.

Если внутри телефона осталось растворённое спиртом вещество, аккуратно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Перед установкой нового аккумулятора снова установите Taptic Engine и динамик. Это поможет правильно выровнять аккумулятор при установке.

Перед приклеиванием запасного аккумулятора временно подключите разъем аккумулятора к разъему на плате. Это гарантирует, что аккумулятор правильно расположен в выемке.

Приклейте аккумулятор, отключите его и продолжайте собирать устройство.

Если к новому аккумулятору не приклеены клеевые полосы, обратитесь к этому руководству для помощи в замене клеевых полос.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

С помощью плоского конца лопатки отсоедините три кабеля сборки передней камеры:

Проектор точек.

Передняя камера.

Инфракрасная камера.

Кабели камер слегка приклеены к средней рамке.

С помощью наконечника лопатки начните у разъема и подденьте лопаткой между кабелем ИК-камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля передней камеры.

Нагрейте, чтобы размягчить клей на сборке передней камеры.

Снимите сборку передней камеры.

Отсоедините следующие кабельные разъемы.

Разъем антенны Wi‑Fi.

Разъем широкоугольной камеры.

Разъем кнопки питания / вспышки / микрофона.

Разъем телефото-камеры.

Разъем шлейфа док‑разъема.

Разъем кнопки / беспроводной зарядки.

Разъем сотовой антенны.

Отсоедините кабельный разъем антенны Wi‑Fi.

Отсоедините кабельный разъем широкоугольной камеры.

Отсоедините кабельный разъем кнопки питания / вспышки / микрофона.

Отсоедините кабельный разъем телефото-камеры.

Отсоедините кабельный разъем шлейфа док‑разъема.

Согните кабель на 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отсоедините кабельный разъем кнопки / беспроводной зарядки.

Отсоедините кабельный разъем сотовой антенны.

Отогните кабель в сторону.

Логическую плату нельзя вынуть, пока лоток SIM-карты установлен. Если Вы не вынули его ранее, удалите его сейчас.

Снимите два монтажных винта с креста.

Один винт Phillips 2,7 мм.

Один винт Phillips 2,1 мм.

Снимите заземляющий винт Phillips 2,0 мм.

Снимите заземляющую пластину.

Обязательно установите металлическую заземляющую пластину в том же положении при сборке.

Когда SIM-карта извлекается, штифт выдвигается из рамки и нажимает на рычаг извлечения в держателе SIM-карты. Штифт нужно вернуть внутрь рамки, чтобы он не мешал снятию логической платы.

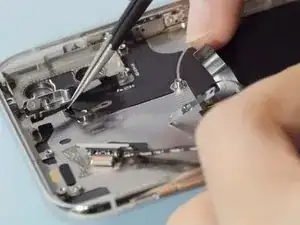

Используйте пару пинцетов с тонкими наконечниками, чтобы сдвинуть рычаг извлечения SIM-карты в сторону корпуса.

Рычаг извлечения должен выглядеть так, когда вы закончите. Штифт больше не будет мешать снятию логической платы.

Сборка логической платы установлена на двух стойках, проходящих через нижнюю плату, и закреплена на верхней плате. Для её снятия необходимо поднять ровно прямо вверх, чтобы освободить дистанционные втулки.

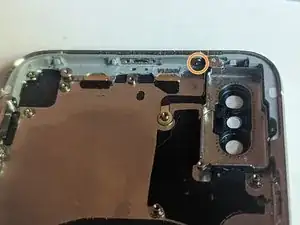

Снимите винт Phillips 2,3 мм, фиксирующий антенну к корпусу задней камеры.

Снимите винт Phillips 1,5 мм, фиксирующий антенну к корпусу.

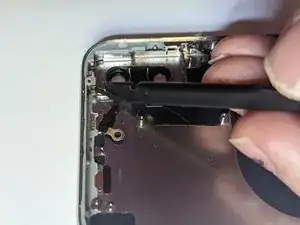

Поднимите конец кабеля с штифта на задней части корпуса.

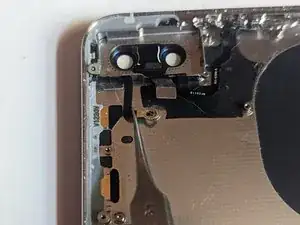

Отделите кабель от корпуса задней камеры с помощью лопатки.

Снимите Bluetooth‑антенну.
