Замена держателей передней панели (экрана) iPhone X

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты, расположенном рядом с боковой кнопкой на торце iPhone.

Нажмите сильно, чтобы извлечь лоток.

Уберите лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При возврате SIM-карты убедитесь, что она вставлена в правильной ориентации относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта длиной 6,9 мм на нижнем торце iPhone.

Если винты сорваны или повреждены, замените винты.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменяющие уплотнения до продолжения, либо избегайте попадания жидкости при повторной сборке без замены уплотнений.

Если вставлять лом слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить лом и избежать повреждений.

Измерьте 3 мм от конца и отметьте лом постоянным маркером.

Вы также можете отметить другие углы лома разными размерами.

В качестве альтернативы приклейте монету к лому на расстоянии 3 мм от конца.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клеевого слоя дисплея в своём магазине для самостоятельного ремонта.

Если у вашего iPhone треснул экран, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone до полного покрытия лицевой стороны.

Надевайте защитные очки, чтобы защитить глаза от стекла, которое может оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если всё остальное не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, разработанный нами для упрощения процедуры открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Потяните синий рычаг назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту для создания более сцепляющей поверхности.

Потяните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рычаг по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту, но экстремальное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовать зазор для открытия.

Вставьте лом под экран и пластиковую рамку, не под сам экран.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рычаг на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, и упростит его открытие.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете фен или тепловую пушку, не перегревайте, так как это может повредить экран.

Если вы используете одну присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Потяните присоску вверх с равномерным, сильным давлением, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор для вскрытия в зазор под пластиковой окантовкой экрана, не под сам экран.

Герметичный клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если трудно открыть зазор, примените больше тепла и аккуратно расшевеливайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проведите медиатором вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходят тонкие шлейфы. Не вставляйте медиатор здесь, чтобы не повредить шлейфы.

Вставьте медиатор заново у нижнего края iPhone и проведите им вверх по правой стороне, продолжая разрезать клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Проведите медиатором вокруг верхнего угла дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в сторону разъёма Lightning.

Защёлки сломаются при чрезмерной силе. Работайте осторожно и терпеливо.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить модуль датчиков передней панели.

Проведите медиатором до противоположного угла и отрежьте оставшийся клей, фиксирующий дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей вверх с левой стороны, как крышку книги.

Не пытайтесь полностью отсоединить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой логики.

Как показано на фото, убедитесь, что рамка снимается вместе с дисплеем и не застревает в устройстве.

Подпереть дисплей чем‑то, чтобы он оставался в приподнятом положении во время работы с телефоном.

При сборке уложите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите пять винтов Y000, фиксирующих кронштейн разъёмов платы логики, следующих длин:

Три винта по 1,1 мм

Один винт 3,1 мм

Один винт 3,7 мм

В ходе ремонта маркируйте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

Снимите кронштейн.

Кронштейн может быть слегка приклеен. Поднимайте аккуратно, но уверенно, чтобы отделить его.

При сборке это хорошее место для включения iPhone и проверки всех функций до окончательной установки дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте наконечник медиатора или чистый ноготь, чтобы поддеть разъём батареи и отвести его из гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Немного согните разъём в сторону от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте наконечник медиатора или ноготь, чтобы отсоединить разъём сборки датчиков передней панели.

Используйте наконечник медиатора или ноготь, чтобы отсоединить разъём кабеля OLED‑панели.

Чтобы снова подсоединить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

С помощью наконечника медиатора подденьте разъём шлейфа дигитайзера и отсоедините его от гнезда.

Из‑за углублённого расположения этого разъёма его сложно подсоединять обратно. Работайте медленно, аккуратно совместите его и мягко прижмите пальцем — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок.

Если после ремонта часть экрана не реагирует на прикосновения, отключите батарею и заново подсоедините этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Гибкий кабель блока датчика передней панели слабо приклеен.

Осторожно поднимите кабель, пока клей не отделится.

Снимите узел дисплея.

При сборке приостановитесь на этом шаге, если вы хотите заменить водонепроницаемый клей по краям дисплея.

Будьте осторожны, не прикасайтесь к трём рядам контактных площадок заземления возле нижней части iPhone.

Снимите семь винтов, удерживающих кронштейн под тактильным двигателем и динамиком:

Два винта Y000 1,9 мм

Один винт Y000 1,2 мм

Один винт Y000 1,6 мм

Один винт Phillips 2,4 мм

Один винт Phillips 1,7 мм

Один винт Phillips 1,5 мм

Поднимите кронштейн с края, ближайшего к аккумулятору. Не пытайтесь полностью его снять — он всё ещё подключён маленьким гибким кабелем.

Держа кронштейн в стороне, используйте тонкий лопаточный наконечник, чтобы поддеть и отсоединить гибкий кабель под ним.

Снимите кронштейн.

Выверните винт Y000 2,1 мм, закрепляющий крышку разъёма динамика.

Снимите крышку разъёма динамика.

Используйте наконечник лопатки, чтобы поддеть и отключить разъём динамика.

При поддевании динамика остерегайтесь повредить гибкий кабель, который вы только что отключили. При необходимости удерживайте его в стороне, чтобы у динамика было место для извлечения.

Вставьте лопатку под верхний край динамика рядом с краем корпуса iPhone.

Аккуратно подденьте и приподнимите верхний край динамика.

При повторной установке динамика проверьте положение гибкого кабеля и убедитесь, что он не зажался под динамиком.

Держите динамик за боковые кромки и раскачивайте его из стороны в сторону, отделяя клей, которым он приклеен к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клейкая прокладка не отделится.

Снимите динамик.

Уплотнительная прокладка динамика не подлежит повторному использованию. При сборке выполните этот шаг, чтобы заменить прокладку.

Пинцетом снимите и удалите всю старую прокладку с рамки и динамика.

Микрофибровой салфеткой и изопропиловым спиртом очистите остатки клея прокладки с рамки и динамика.

Перед установкой новой прокладки определите её правильную ориентацию на нижней части динамика — большой вырез в прокладке должен обходить сетку решётки динамика.

Снимите большую прозрачную подложку с прокладки и пинцетом аккуратно установите прокладку на нижнюю часть динамика.

Чтобы не прикасаться к оголённому клею, держите прокладку только за наружные края подложки.

Пальцами или лопаткой крепко прижмите прокладку, чтобы зафиксировать её клеем.

Снимите оставшуюся подложку и установите динамик на место, убедившись, что разъём динамика не оказался зажатым под ним.

Выверните винт Phillips 2,3 мм, фиксирующий тактильный двигатель.

Используйте лопатку, чтобы отсоединить гибкий кабель тактильного двигателя, поддев его и поднимая прямо вверх из гнезда.

Снимите тактильный двигатель.

Аккумулятор iPhone X закреплён на задней крышке четырьмя полосками клейкой ленты с возможностью растягивания — одна на верхней ячейке и три на нижней.

Каждая полоска имеет чёрную тяговую петлю на конце, которая слабо приклеена к боковому краю аккумулятора.

Отделите первую клейкую петлю аккумулятора от нижнего края аккумулятора.

Каждая петля имеет небольшой проём в центре; если трудно захватить петлю, проденьте инструмент через проём.

Не прокалывайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или загореться.

Повторите предыдущий шаг, чтобы отделить оставшиеся две клейкие ленты от нижнего края батареи.

Будьте осторожны, чтобы не повредить разъём кабеля динамика прямо под центральной клейкой лентой.

На следующих шагах вы будете тянуть каждую ленту, чтобы постепенно растянуть клей под батареей. Этот специальный растягивающийся клей теряет липкость при растяжении и выходит в вашу руку, что позволяет легко поднять батарею.

Если полосы порвутся, не паникуйте! Они не всегда работают как задумано. Продолжайте читать — ниже есть дополнительные шаги по удалению порванных полос.

Чтобы увеличить вероятность успеха:

Не нажимайте на батарею. Держите iPhone крепко за боковые стороны.

Держите полосы плоскими и без складок при вытягивании.

Тяните очень медленно, давая ленте время растянуться и отделиться. На удаление каждой полосы уходит около 15–30 секунд растяжения.

Тяните под небольшим углом, чтобы полоса не зацепилась за нижний край батареи.

Если полоса оторвётся под батареей и не поддаётся извлечению, перейдите к другим полосам, а затем выполните дополнительные шаги ниже.

Возьмите одну из наружных клейких лент батареи и медленно потяните её от батареи в направлении нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение на полосе, пока она не выскользнёт из-под батареи и задней крышки.

Полоса растянется во много раз по сравнению с первоначальной длиной. Продолжайте тянуть и при необходимости перехватите ленту ближе к батарее.

Если клейкие ленты батареи порвутся во время удаления, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся длину клейкой ленты, и продолжайте тянуть.

Если какая-либо из клейких полос оторвётся под батареей и не сможет быть извлечена, постарайтесь удалить остальные полосы, а затем продолжите, как указано ниже.

Повторите предыдущий шаг, чтобы удалить полосу на противоположной стороне, оставив центральную полосу напоследок.

Удалите центральную полосу, аккуратно, чтобы не зацепить её за гибкий кабель динамика.

Последняя тянущая лента находится очень близко к оборудованию Face ID. В случае повреждения Face ID может быть восстановлен только Apple, поэтому работайте аккуратно.

Отделите и отлепите тянущую ленту на последней клейкой полосе, на верхнем краю верхней ячейки батареи.

Потяните и удалите последнюю клейкую полосу.

Полоса может откинуть батарею при отделении от iPhone, поэтому держите руку над батареей, чтобы зафиксировать её — но не нажимайте на саму батарею, так как дополнительное давление может привести к отрыву полосы под батареей.

Если вы успешно удалили все четыре клейкие полосы, пропустите следующий шаг.

Если клей оторвался под батареей и не поддаётся извлечению, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области порванной(ых) клейкой(ых) полосы(полос).

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею вашим монтажным инструментом.

Будьте осторожны, чтобы не повредить гибкие шлейфы или катушку беспроводной зарядки непосредственно под батареей.

Для альтернативных методов отклеивания батареи от корпуса продолжайте к следующему шагу ниже.

Если какие-либо клейкие полосы порвались и батарея остаётся приклеенной к задней крышке, подготовьте нагреватель iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за батареей.

Нагрейте iPhone до состояния, когда задняя крышка станет немного слишком горячей, чтобы комфортно прикасаться. Не перегревайте iPhone, иначе вы можете случайно воспламенить батарею.

Переверните iPhone лицевой стороной вверх и протяните прочную нить (например, зубную нить или кусок тонкой гитарной струны) под батарею.

Обмотайте концы нити вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Потяните нить из стороны в сторону пилящими движениями по всей длине батареи, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении он отстает. Не деформируйте и не повреждайте батарею.

Если вы решите использовать поддевные инструменты для извлечения батареи из iPhone, действуйте крайне осторожно, иначе вы можете повредить гибкие шлейфы или катушку беспроводной зарядки непосредственно под батареей.

Возьмите батарею за нижний край и извлеките её из iPhone.

Если в телефоне остался раствор спирта, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Установите обратно Taptic Engine и динамик перед установкой новой батареи. Это поможет правильно выровнять батарею во время установки.

Перед приклеиванием заменяемой батареи временно подключите разъём батареи к гнезду на плате. Это гарантирует, что батарея правильно выровнена в своём углублении.

Приклейте батарею, отключите её и продолжайте собирать устройство.

Если ваша новая батарея не поставляется с клейкими полосами, обратитесь к этому руководству за помощью по замене клейких полос.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.

Используя плоский конец лопатки, отключите три кабеля блока фронтальной камеры:

Проектор точек.

Фронтальная камера.

Инфракрасная камера.

Кабели камеры слабо приклеены к средней рамке.

Используя наконечник лопатки, начните у разъёма и просуньте лопатку между кабелем ИК-камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля фронтальной камеры.

Приложите тепло, чтобы размягчить клей на блоке фронтальной камеры.

Снимите блок фронтальной камеры.

Отключите следующие разъёмы кабелей.

Разъём антенны Wi‑Fi.

Разъём широкоугольной камеры.

Разъём кнопки питания / вспышки / микрофона.

Разъём телефото-камеры.

Разъём шлейфа док‑коннектора.

Разъём кнопки / беспроводной зарядки.

Разъём сотовой антенны.

Отключите разъём кабеля антенны Wi‑Fi.

Отключите разъём кабеля широкоугольной камеры.

Отключите разъём кабеля кнопки питания / вспышки / микрофона.

Отключите разъём кабеля телефото-камеры.

Отключите разъём шлейфа док‑коннектора.

Согните кабель под углом 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отключите разъём кабеля кнопки / беспроводной зарядки.

Отключите разъём кабеля сотовой антенны.

Отведите кабель в сторону.

Логическая плата не может быть снята при установленном держателе SIM‑карты. Если вы не сняли его ранее, выньте сейчас.

Удалите два крепёжных винта Phillips.

Один винт Phillips 2,7 мм.

Один винт Phillips 2,1 мм.

Снимите заземляющий винт Phillips 2,0 мм.

Снимите заземляющую пластину.

Обязательно установите металлическую заземляющую пластину в том же положении при сборке.

Когда SIM‑карта извлекается, штифт выходит из рамки и нажимает на рычажок вытеснения в держателе SIM‑карты. Штифт нужно вернуть в рамку, чтобы он не препятствовал снятию логической платы.

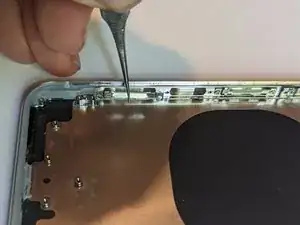

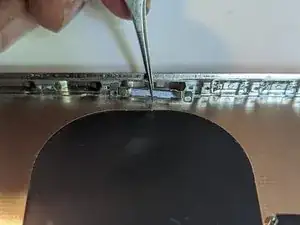

Используйте пинцет с тонкими губками, чтобы сдвинуть рычажок извлечения SIM‑карты в сторону корпуса.

Рычажок должен выглядеть так, когда будете готовы. Штифт больше не будет блокировать снятие логической платы.

Сборка логической платы установлена на двух стойках, проходящих через нижнюю плату и закреплённых на верхней плате. Чтобы снять её, нужно равномерно поднять прямо вверх, чтобы освободить стойки.

Отделите конец док‑коннектора, чтобы получить доступ к кнопке питания и фиксатору экрана.

Отогните док‑коннектор и отведите в сторону.

Снимите два винта, удерживающие зажим фиксации экрана.

Один винт Phillips 2,1 мм.

Один винт Phillips 1,9 мм.

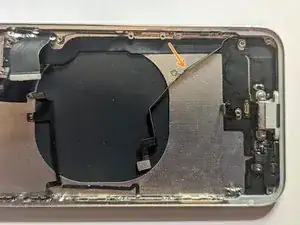

Снимите фиксатор экрана.

При повторной сборке фиксатора убедитесь, что вы вставляете его за чёрную пластиковую деталь на конце, противоположном кнопке питания.

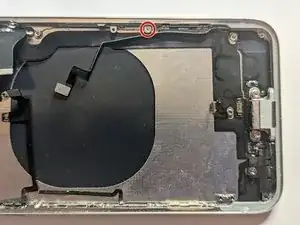

Снимите винт Y000 1,2 мм, закрепляющий кабель сотовой антенны на фиксаторе экрана.

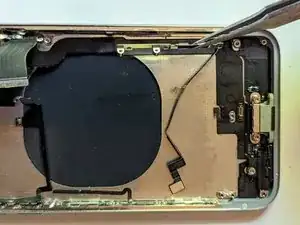

Отогните кабель антенны от стороны корпуса, чтобы получить доступ к винтам, крепящим фиксатор к боковой стороне корпуса.

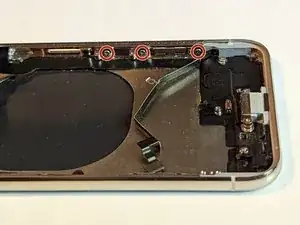

Снимите три винта Phillips 1,5 мм, удерживающие фиксатор экрана.

Снимите фиксатор.

Удалите четыре винта Phillips 1.5 мм, удерживающие два фиксатора экрана с левой стороны.

Снимите два фиксатора.
